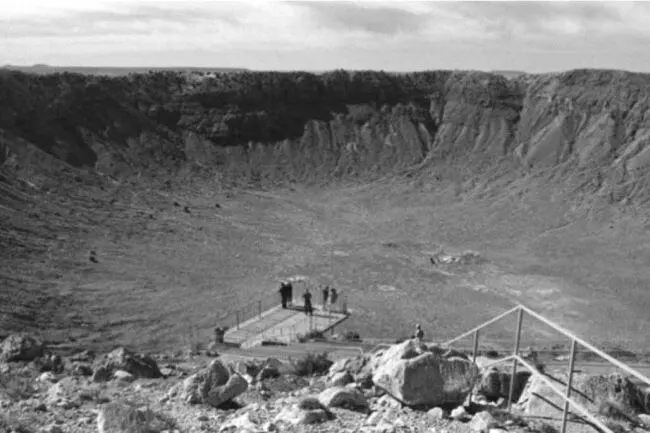

Рис. 8.7. Кратер Метеор (Barringer Meteorite Crater, Arizona). Источник: http://interest-planet.ru/uploads/images/7/e/d/e/10/42855929e7.jpg

Попигайский ударный кратер диаметром 100 км возник 36 млн лет назад в Восточной Сибири [Масайтис и др., 1998]. Диаметр создавшего его ударника оценивается в 8 км при скорости 15 км/с; начальная кинетическая энергия ударника эквивалентна энергии 2 10 7Мт ТНТ. Процесс образования кратера показан на рис. 8.9. Согласно расчетам [Иванов, 2005], переходный кратер к моменту 200 с после удара достиг диаметра около 50 км и глубины 18 км, которая примерно равна половине толщины земной коры. В дальнейшем за счет коллапса кратера его диаметр увеличился до 100 км, а глубина уменьшилась до 1–2 км. Выбросы из кратера (микрокриститы) найдены на расстояниях в тысячи км — в Атлантическом океане [Kettrup et al., 2003].

Кратер Чиксулуб (Мексика) образовался при ударе астероида размером ∼ 12–15 км в шельфовую зону Мексиканского залива 65 млн лет назад. Кратер имеет диаметр 180 км и погребен под километровым слоем осадочных пород. Образование кратера совпадает по времени с массовым вымиранием биоты, хотя причины этого вымирания до сих пор дискутируются (см. раздел 8.6.2).

8.2.2. Сейсмические эффекты.Ударные волны быстро затухают с увеличением расстояния от кратера и переходят в сейсмические. Для оценки амплитуды сейсмических волн можно использовать выражение для максимальной скорости смещения твердой породы U m, полученное для подземных ядерных взрывов [Родионов и др., 1971]: U m= 24(q 1/3/R) 1,75, где U mв см/с, q — энергия в кт ТНТ, R — расстояние в км. Необходимо иметь в виду, что как взрыв на поверхности, так и падение астероида менее эффективны, чем подземный взрыв.

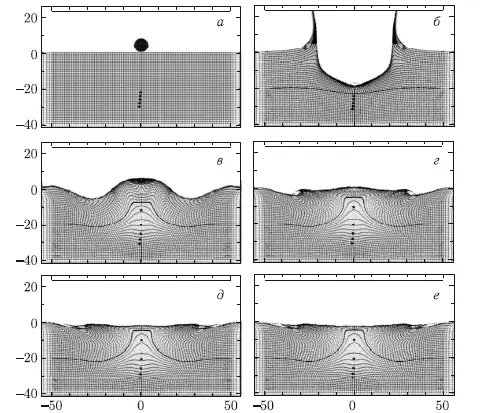

Рис. 8.9. Последовательность событий при образовании модельного Попигайского кратера: а — исходное положение сферического ударника и слоистой мишени, б — 23 секунды после удара, переходная полость кратера достигает максимальной глубины около 19 км, в — 115 секунд после удара, коллапс переходной полости (подъем пород в центре за счет оседания бортов) приводит к образованию «переходного холма» высотой до 5 км, глубинные породы под кратером поднимаются выше уровня их исходного залегания, г — 200 секунд после удара, «переходной холм» растекается в поле тяжести, в то время как породы в глубине остановились за счет восстановления нормальной величины внутреннего трения, скорость приповерхностного растекания достигает 200 м/с, д — 300 секунд после удара, движение близко к остановке, е — 400 секунд после удара, кратер приобретает устойчивую конечную форму

Если мы заменим величину q на 0,1q (т. е. будем считать, что удар в 10 раз менее эффективен, чем взрыв), то на расстоянии 1000 км получим максимальную скорость смещения 6 см/с, если энергия удара составляет 10 6Мт. Как следует из анализа разрушения типовых строений [Садовский, Костюченко, 1974], это значение скорости — критическое, так как при более высокой скорости происходит значительное повреждение строений или даже их полное разрушение. Экстраполяция формулы на более крупные удары, по-видимому, некорректна. Тем не менее, в расчетах удара, образовавшего кратер Чиксулуб (энергия удара порядка 10 8Мт ТНТ), на расстоянии 300 км от центра кратера получены [Иванов, 2005] максимальные расчетные скорости грунта порядка 10 м/с и смещения 70–80 м, которые неплохо согласуются с предложенной оценкой.

Сравним сейсмический эффект от падения астероида с наиболее разрушительным, катастрофическим землетрясением. Для оценки этого эффекта мы используем величину магнитуды M по шкале Гутенберга — Рихтера [Садовский и др., 1987]: lg E s= 4,8 + (3/2)M, где E s — сейсмическая энергия в Дж, причем величина E sдля подземного взрыва составляет приблизительно 0,05–0,1 от полной энергии взрыва. Подобные значения M получаются, если взять величину M = 6,5 для наиболее сильного взрыва на острове Амчитка на Алеутских островах с энергией E = 5 Мт [Gerstl and Zardecki, 1982] и затем использовать указанное соотношение. Для удара с полной энергией 10 6Мт, принимая сейсмическую эффективность равной 0,05, по той же формуле получаем M = 9. Землетрясений с такими магнитудами не было зарегистрировано в течение последнего столетия. При землетрясении в Китае, для которого величина M = 8,5, погибло более 100 000 человек, и радиус зоны разрушений был больше 600 км. Это значение M близко к значению, полученному при использовании расчетной максимальной скорости. Для кинетической энергии 10 6Мт площадь разрушения при M = 9 увеличивается до 1000 км. В такой зоне могут жить порядка 3 10 7человек (при использовании средней плотности населения Земли).

Вопрос о сейсмической эффективности удара (доле кинетической энергии ударника, переходящей в энергию сейсмической волны) далек от своего разрешения. Согласно экспериментальным данным [Schultz and Gault, 1975], эта величина лежит в диапазоне 10 -5–10 -3. В работах [Мелош, 1994] и [Collins et al., 2005] берется некоторое среднее значение эффективности и конечное выражение для магнитуды выглядит следующим образом: M = (2/3) lg E — 5,87. Для E = 10 6Мт = 4 10 21Дж получаем M = 8,5, т. е. несколько меньше, чем раньше.

Воздействие сейсмических волн на здания, сооружения, инициирование ими оползней, лавин и т. д. существенно зависит от расстояния до эпицентра, локальной и региональной геологии. Для учета этих факторов вводится понятие балльности или эффективной магнитуды [Collins et al., 2005]. Вообще говоря, возможность использования данных по землетрясениям для случая ударов космических тел не является очевидной, так как, во-первых, вычисленные магнитуды обычно намного выше магнитуд сильнейших землетрясений и, во-вторых, приведенные зависимости различны для разных районов Земли, что связано с существенной гетерогенностью земной коры.

Если характерный размер зоны разрушения порядка 10 км, то на распространение волны и развитие такой зоны влияет слоистая структура Земли с характерным вертикальным масштабом в несколько км и даже десятков км. Согласно данным, приведенным в работе [Краснопевцева, Щукин, 2004], в отдельных районах Северной Евразии скорость продольных волн V pвозрастает с глубиной от значений∼ 5 км/с в верхних слоях до 7 км/с на глубине∼ 40 км (граница Мохоровичича). В других районах имеют место промежуточные слои (на глубинах, скажем, 15–20 км) с пониженной скоростью V p. В третьих районах такой слой располагается на глубинах 25–30 км или, наоборот, слои с повышенными значениями V pимеются на глубинах 20–25 км. Таким образом, могут возникать эффекты волноводного распространения сейсмических волн. Наконец, в действительности эти низкоскоростные и высокоскоростные слои неоднородны по горизонтали из-за разбиения земной коры на отдельные блоки [Кочарян, Спивак, 2003].
