Статья эта была напечатана в «Журнале чистой и прикладной математики», основанном в 1826 г. немецким инженером и математиком-любителем Августом Леопольдом Крелле. В журнале были опубликованы многие выдающиеся работы, в первых номерах журнала были напечатаны статьи Абеля, котopoгo Крелле очень ценил и поддерживал. В статье Гельмгольца была разработана математическая теория вихрей в несжимаемой, невязкой (без трения) жидкости . Движения такой жидкости, обычно называемой идеальной , описываются уравнениями, выведенными Эйлером. Стокс первым ясно разделил движения жидкости на безвихревые и вихревые и подробно исследовал безвихревые движения. Гельмгольц поставил перед собой задачу понять законы движения и взаимодействия вихрей и сразу обнаружил удивительные явления.

Чтобы понять главные результаты Гельмгольца, нужно сначала уяснить себе, что такое вихревое движение и вихри . Вихри, которые легко создать в воде движением руки, живут очень недолго, и за ними трудно наблюдать. Понаблюдаем поэтому за вихрем, который образуется в ванне, когда мы выпускаем из нее воду. Наполним ванну, подождем, чтобы движения в воде успокоились, и осторожно вынем пробку, положив на поверхность воды над отверстием несколько коротких кусочков спичек. Если образуются вихри, то мы увидим, что спички будут двигаться по-разному. Одна, расположенная в центре вихря, быстро вращается вокруг своей оси («вокруг собственного средоточия»), а остальные вращаются совместно вокруг первой. Движение далеких спичек не связано с вращением вокруг «собственного средоточия». В центре вихря движение вихревое, а там, где спички не вращаются вокруг своей оси, оно безвихревое. Через некоторое время можно увидеть, что от середины вихря протягивается тонкая ножка и образуется воронка. Пока не образовалась воронка, мы имеем возможность наблюдать одиночный вихрь. Его ось вращения Гельмгольц назвал вихревой линией . Этот и другие вихри в воде живут недолго. Если закрыть отверстие в ванне, то вихрь быстро исчезнет.

Поведение идеальной жидкости, однако, разительно отличается от наблюдаемых движений воды. Гельмгольц доказал, что вихри в идеальной жидкости не могут исчезать или возникать . В воде они возникают только за счет того, что между соседними частицами жидкости существует трение (вязкость), посредством которого вращение одной частицы передается другой (вспомните модель Максвелла!). Он также доказал, что вихревая линия не может оканчиваться внутри жидкости, т. е. она либо замкнута, либо оканчивается на поверхности или на дне и стенках. Если жидкость движется как целое, то вихрь уносится, как лодка, общим потоком. Однако если нет других вихрей, то его центр остается неподвижным относительно окружающей воды.

Очень интересно взаимодействие двух вихрей. Если вихри вращаются в одном направлении, то они движутся по окружностям вокруг общего центра О, расположенного между ними, как показано на рис. 3.3. Если они вращаются в противоположных направлениях, то центр вращения находится вне отрезка O 1O 2. Особенно интересен случай, когда оба вихря вращаются в противоположных направлениях, но в остальном совершенно одинаковы. Тогда оба вихря движутся по прямой, составляя как бы одно целое (скорости v 1и v 2становятся одинаковыми, и точка О уходит в бесконечность). Все частицы жидкости внутри некоторого овала движутся относительно остальной части жидкости с постоянной скоростью (рис. З.4). В системе, относительно которой этот овал покоится, жидкость обтекает его, как она обтекала бы твердое тело в форме этого овала. Это замечательное явление было подробно изучено в работе Кельвина «О вихревом движении» (1869 г.), и мы будем называть эту похожую на частицу пару вихрей овалом Кельвина. Наблюдать пару вихрей в воде не очень легко, но, проявив некоторое терпение, можно увидеть их, возбуждая вихри в ванне плавным движением перевернутого ковшика (глубоко погружать его не надо). Следить за вихрями легче всего по их теням на дне, нужно только удачное освещение сверху. Овал, конечно, увидеть не удастся, но пара вихрей выделяется достаточно четко по их совместному движению. Заметим, что на мелкой воде вихри быстро затухают, а на более глубокой воде наблюдается на самом деле не пара независимых вихрей, а две воронки одного вихря, изогнутого дугой (см. рис. З.5).

Увидеть такую структуру пары вихрей довольно трудно (попробуйте!), но кольцевые вихри наблюдать очень легко.

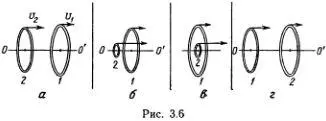

Кольцевые вихри (или вихревые кольца) тоже изучил Гельмгольц, он же описал простые опыты, в которых можно их наблюдать *). Самое интересное явление — взаимодействие двух колец. Если в идеальной жидкости два одинаковых вихревых кольца движутся вдоль общей оси OO' в одном и том же направлении с одинаковыми скоростями, то они начинают притягиваться (рис. 3.6, а). При этом кольцо 1 расширяется и замедляет движение, а кольцо 2 стягивается, ускоряется и проскакивает через кольцо 1 (рис. 3.6, б). Как только это произойдет, кольцо 2 начинает расширяться и замедляться, а кольцо 1 — сужаться и ускоряться. Когда их размеры и скорости сравниваются (рис. 3.6, в), вся игра повторяется (рис. 3.6, г), и так до бесконечности.

*) Подробное описание опытов Гельмгольца и их усовершенствованных вариантов см., например, в книге: Опыты в домашней лаборатории. — М.: Наука, 1980. — Библиотечка «Квант», вып. 4.

Такую картину взаимодействия колец Гельмгольц и Кельвин получили чисто теоретически, исходя из основных уравнений гидродинамики идеальной жидкости. Гораздо труднее найти таким способом, что произойдет при взаимодействии колец, движущихся в разных направлениях. Подобные задачи начали исследоваться с помощью численных расчетов на больших ЭВМ лишь совсем недавно. Эти исследования подтвердили, что вихри и кольца во многом похожи на частицы. Еще раз подчеркнем, что частицы эти довольно необычные, и механика их отличается от ньютоновской. Первый закон Ньютона для вихрей изменяется. Изолированный вихрь всегда покоится относительно среды, а овал Кельвина или кольцо Гельмгольца движутся равномерно и прямолинейно, в покое они находиться не могут. Взаимодействие двух вихрей также не похоже на взаимодействие обычных точечных частиц, но взаимодействие пар вихрей или вихревых колец можно описывать на языке механики деформируемых частиц конечного размера. Эта аналогия не хуже и не лучше, чем описанная выше аналогия уединенных волн Рассела упругим мячам.
