Если канал относится к внутренним водным путям, то выставляется судоходная обстановка для искусственных водных путей; если канал морской, выставляется морское навигационное оборудование.

Шлюз – гидротехническое сооружение, представляющее собой камеру для перемещения судов с одного повышенного уровня воды – бьефа – выше шлюза (плотины) на другой, более низкий уровень воды ниже шлюза или, наоборот, с нижнего бьефа на верхний.

Шлюзы строятся на реках в гидротехническом комплексе, называемом гидроузлом, в который, кроме шлюза, входят: плотины, подходные к шлюзу деривационные каналы, дамбы, причальные стенки для ожидания шлюзования судов и пр. Шлюзы строятся также и на каналах.

В зависимости от числа камер шлюзы бывают однокамерные (наиболее распространенные), двухкамерные и т. д. Для одновременного двустороннего прохода шлюзов предназначены параллельные шлюзы – «в две нитки».

Шлюз состоит из верхней и нижней головы камеры, самой камеры и подходных каналов (рис. 30).

Головы шлюза объединяют в себе наиболее массивные устройства у стен сооружения на концах камеры. В головах шлюза располагаются ворота и ниши в стенах для убирания ворот – шкафные части шлюза, а также водопроводные системы для наполнения и опорожнения камеры. Ворота шлюза могут быть в виде створок, сегментные и опускные (опускаются вниз), а также плоские. Уступ для шлюза под водой, в который упираются закрытые ворота, называется порогом, или королем.

Камера шлюза – это бассейн между головами шлюза, где судно перемещается по вертикали с одного бьефа на другой. Камеры шлюзов в плане могут быть длиной до 300 м и шириной до 30 м.

Подходные или деривационные каналы служат для подхода судов к шлюзу и ожидания шлюзования.

Для закрепления швартовых тросов, подаваемых с судов, камера шлюза оборудована специальными швартовыми устройствами. К ним относятся причальные тумбы, неподвижные крюки и рымы, плавучие рымы и крюки.

Морская лоция – дисциплина, рассматривающая системы навигационного оборудования морей, правила пользования различными навигационными пособиями и организацию службы безопасности на море. Пособия, описывающие конкретный район плавания, также называются лоцией данного моря, района;, в ней приводятся сведения о физико-географических и навигационных особенностях района, местные правила плавания и т. д.

Морское плавание маломерных судов происходит, как правило, в прибрежных районах, где глубины небольшие. Поэтому плавание в этих районах осложнено, а иногда и опасно. Мореплаватель-любитель должен изучить лоцию этого района и особенно имеющиеся в нем навигационные опасности. Для этого ему необходимо знать основную терминологию, относящуюся к прибрежной зоне.

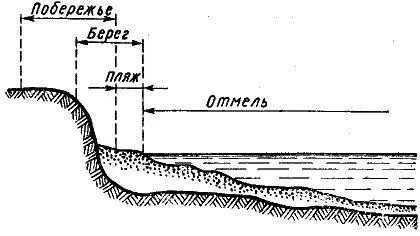

Рис. 31. Элементы береговой зоны

Основные элементы береговой зоны показаны на рис. 36.

Береговая линия – граница между сушей и поверхностью моря;

побережье – полоса суши, прилегающая к морю до береговой линии;

берег – полоса суши, примыкающая к береговой линии;

пляж – скопление песчаных наносов в прибойной зоне.

Навигационными опасностями называют места с малыми глубинами. К ним относятся:

банка – отдельно расположенный участок мели, глубина над которым значительно меньше, чем глубина вокруг него;

бар – наносная мель в устье реки при ее впадении в море, лежащая поперек входа в устье;

коса – узкая длинная мель, переходящая в подводную отмель берега;

мелководье – большое неглубокое пространство;

мель – место в море с глубинами менее 10 м;

отмель – мель, идущая от берега в сторону моря;

риф – отмель или банка из камней или кораллов;

осушная мель – появляющаяся из воды при отливе;

отличительная глубина – глубина, резко отличающаяся от окружных глубин в большую или меньшую сторону.

Опасные в навигационном отношении места как в открытом море, так и вблизи берегов ограждаются соответствующими знаками или сооружениями, которые называются средствами навигационного оборудования.

Средства навигационного оборудования подразделяются на береговые и плавучие.

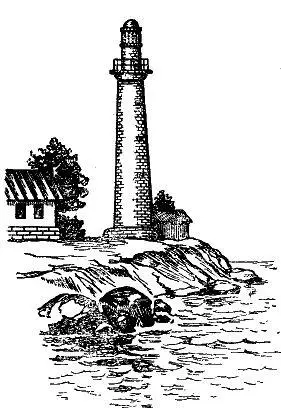

Рис. 32. Береговой маяк

К береговым СНО относятся маяки, навигационные и створные знаки.

Маяк (рис. 32) представляет собой фундаментальное строение башенного типа, оборудованное в верхней части специальным световым аппаратом. Маяк не только предупреждает об опасности, но и служит для определения места судна в море. Для того чтобы мореплаватель мог опознать маяки, их строят различной приметной формы и придают огню каждого маяка особую световую характеристику. Это помогает судоводителю безошибочно определить местонахождение своего судна (в том случае, если он детально изучил предстоящий район плавания).

Отличительной характеристикой маяка являются: характер и цвет огня; число проблесков или затмений; период проблесков; Дальность видимости маяка в милях для высоты глаза наблюдателя в 5 м; обслуживаемый маяк пли нет; сведения о техническом вооружении маяка; сведения об имеющихся лоцманских и спасательных станциях и средствах связи.

Огонь маяков бывает: постоянным, проблесковым, группопроблесковым, постоянным с проблесками, постоянным с группой проблесков. Огонь маяка может быть цветопеременным, т. е. меняющим цвет.

Для обеспечения безопасности плавания во время тумана и ограниченной видимости на маяках подают звуковые сигналы при помощи сирены, тифона, наутфона, колокола, предупреждающие судоводителя о близкой навигационной опасности. На картах маяки обозначаются звездочками с просветом посередине и с точкой в центре, указывающей точное положение маяка на карте. На генеральных картах все маячные огни независимо от их цвета изображаются желтыми пятнами. Около условного изображения маяка на карте ставится его полная характеристика и название. Если маяк светит только в определенном секторе, то этот сектор наносится в виде пунктира. Например, рядом с обозначением маяка на карте стоит надпись ГР Пр (2) (20с) 18м Т (с) РМк ЛС. Расшифровывается это так: маяк имеет огонь группо-проблесковый, 2 проблеска в группе, продолжительность периода 20 секунд, дальность видимости огня 18 миль, туманный сигнал – сирена, имеются радиомаяк и лоцманская станция.
