– название района, охваченного данной картой;

– численный масштаб карты;

– величина магнитного склонения;

– год, к которому приведено показанное на карте магнитное склонение;

– величина годового уменьшения (или увеличения) магнитного склонения.

Под нижней рамкой карты даны даты ее издания, большой и малой корректур, которым подвергалась карта.

Вне рамки, на всех четырех углах, имеется номер карты.

После общего ознакомления с картой переходят к изучению береговой черты с ее особенностями: мысами, заливами, бухтами, отмелями, а также находят устья рек, в которых можно пополнять запасы пресной воды. Изучив береговую обстановку, начинают внимательное и последовательное изучение рельефа дна и навигационных опасностей, находят и изучают приметные ориентиры и средства навигационного оборудования. Наконец изучают встречающиеся на пути порты, гавани, бухты и подходы к ним на случай укрытия от штормовой погоды.

По характеру берегов определяют возможность подхода к ним, оценивают и уясняют, где они находятся и какие опасности имеются вблизи берегов. У обрывистого берега почти всегда глубоко, а отлогие берега часто имеют подводные препятствия, выходящие далеко в море. Изучая рельеф дна, необходимо помнить, что плавное изменение глубин указывает на благоприятный характер морского дна, а резкое – на хаотический рельеф дна, и при редком промере можно ожидать встречи с необозначенной подводной опасностью. Следует обращать внимание на частоту нанесенных глубин, линий изобат, отметок о затонувших судах, районах запретного плавания и т. д. Изучая карту, нужно также определить, насколько полно обеспечен данный район средствами навигационного оборудования и какими. Необходимо подробнее ознакомиться с пунктами захода судна (в порт, устье реки, бухту).

Хорошо изучив район плавания по карте, судоводитель во время похода будет быстро и безошибочно находить те пункты и ориентиры на карте, которые он наблюдает на местности с судна.

Кроме карт, в дополнение к ним на район плавания судоводителю-любителю при плавании на море, озере, водохранилище и реке рекомендуется иметь лоции. В отличие от лоции как предмета это – специальные книги с описанием береговой черты и водной акватории какого-либо определенного моря, озера, реки, где подробно описаны навигационные опасности, средства навигационного оборудования, приведены приметные ориентиры по побережью с указанием их внешнего вида, даны сведения о ветрах, течениях и рекомендации для плавания.

Периодически к основной книге лоции издаются дополнения. В отдельной книге «Огни и знаки» дается подробное описание средств навигационного оборудования соответствующего моря, озера, реки. Большую помощь судоводителю при подготовке к походу окажут таблицы приливов и отливов, служащие для расчета моментов и высот полных и малых вод. Ими удобно пользоваться во время дальних морских походов и при плавании в незнакомых местах. По этим таблицам заранее можно рассчитать время и высоту полной и малой воды в пунктах, где предстоит плавание. Такие таблицы необходимы в Белом, Японском, Баренцевом морях, где приливы весьма значительны.

В помощь судоводителю издаются следующие руководства:

«Каталог карт и книг», в котором перечисляются изданные навигационные карты и книги для общего пользования. В каталоге имеются сборные листы морей, озер, водохранилищ, рек, по которым судоводитель легко уяснит, какие путевые и частные карты ему необходимы для избранного маршрута. По сборному листу определяют, какая карта для данного района является наиболее подробной и действующей, а не устаревшей в настоящее время. Все имеющиеся на судне карты номеруются своими судовыми номерами.

«Извещения мореплавателям» или «Путевые листы» на внутренних водных путях, издаваемые по мере надобности. В них приведены изменения в навигационной обстановке, что дает возможность заранее (до похода) корректировать карты и пособия.

Карты и пособия периодически переиздаются с учетом имевших место изменений и дополнений. В промежутке между переизданиями все изменения в навигационной обстановке следует отмечать на карте и в пособиях, что называется их корректурой.

Судоводитель-любитель перед выходом в плавание должен иметь откорректированную и проверенную карту. Для этого надо обратиться в соответствующие морские организации, к капитанам других судов, в морские и туристские клубы, портовый надзор. При плавании по внутренним водным путям для получения речной лоцманской карты нужно связаться с техническими участками и другими организациями системы Министерства речного флота. Если (как исключение) на поход откорректированной карты получить не удается, любителю придется корректуру карты проводить самостоятельно. В этом случае необходимо помнить о следующем:

– все исправления и надписи на карте делать аккуратно и разборчиво, соответственно принятым для карт условным обозначениям;

– все постоянные исправления делать красной тушью, а временные – простым карандашом;

– малозаметные исправления округлять красным карандашом.

Желательно, чтобы работу любителя по корректировке проверил опытный судоводитель или инструктор.

Навигация – основа науки о судовождении. Навигационный способ судовождения заключается в том, чтобы провести судно из одного места в другое наивыгоднейшим, кратчайшим и безопасным путем. Этот способ решает две задачи: как направить судно по избранному пути и как определять его место в море по элементам движения судна и наблюдениям береговых предметов с учетом воздействия на судно внешних сил – ветра и течения.

Чтобы быть уверенным в безопасности движения своего судна, необходимо знать место судна на карте, определяющее его положение относительно опасностей в данном района плавания.

Навигация занимается разработкой основ судовождения, она изучает:

– размеры и поверхность земли, способы изображения земной поверхности на картах;

– способы счисления и прокладки пути судна на морских картах;

– способы определения места судна на море по береговым предметам.

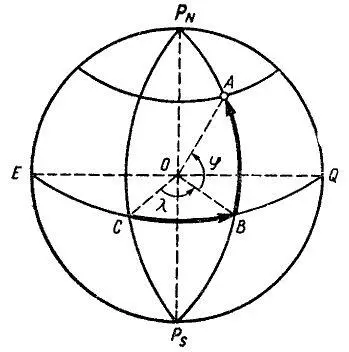

Наша земля имеет форму сфероида, у которого большая полуось ОЕ равна 6378 км, а малая полуось ОР 6356 км (рис. 37).

Рис. 37. Определение координат точки на земной поверхности

Практически, с некоторым допущением, землю можно считать шаром, вращающимся вокруг оси, занимающей определенное положение в пространстве.
