Следовательно, дальность видимости маяка будет равна не 16 милям, а только 16 – 1,1 = 14,9 мили.

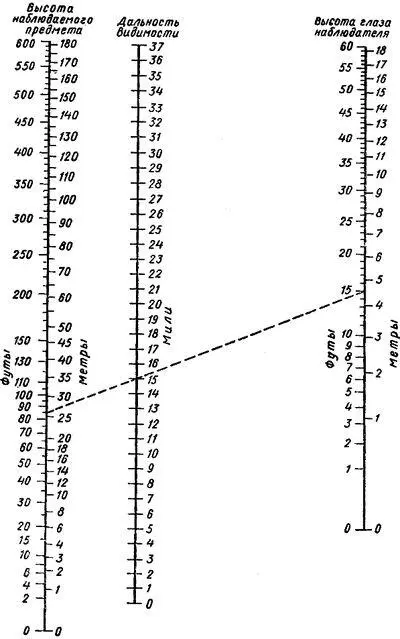

Рис. 40. Номограмма Струйского

На море за единицу расстояния принимается морская миля. Морская миля равна одной минуте дуги земного меридиана; величина этой минуты на меркаторской карте зависит от широты места. На карте линейная величина одной мили меняется пропорционально sec f (секансу широты).

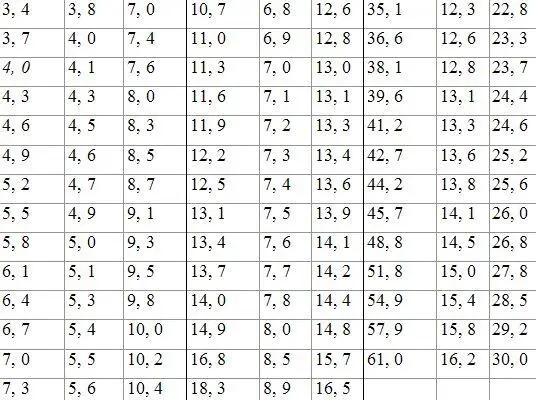

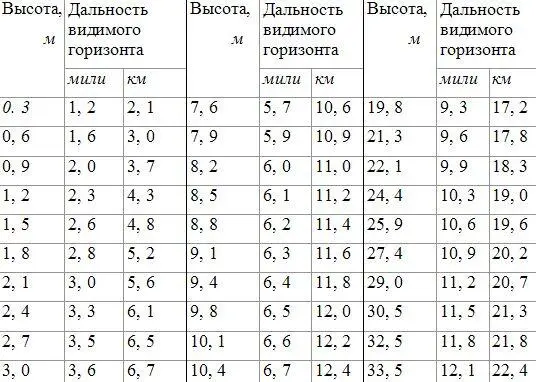

Таблица 1. ДАЛЬНОСТЬ ВИДИМОГО ГОРИЗОНТА В МИЛЯХ И КИЛОМЕТРАХ В ЗАВИСИМОСТИ ОТ ВЫСОТЫ ПРЕДМЕТА

Поэтому расстояние на карте рекомендуется измерять с помощью циркуля, прикладывая его затем к вертикальным рамкам карты на той же широте, что и измеряемое расстояние. Для практических целей судовождения в СССР приняты: стандартная морская миля, равная 1852 м; кабельтов – одна десятая морской мили (185,2 м); морская сажень – одна сотая кабельтова (1,85 м, или 6 футов). Сажени и футы употребляются для измерения глубин в Англии и отчасти в США. В большинстве остальных стран употребляются метры (один фут равен 305 мм).

Километр – основная единица измерения расстояния па реках, озерах и водохранилищах. Он равен 1 000 м, или 0,54 морской мили. Скорость судна измеряется в узлах. Один узел соответствует скорости судна, при которой оно проходит одну милю за один час.

Рис. 41. Графическое определение истинного курса судна и истинного пеленга на предмет

Истинный курс судна ИК – это угол, заключенный между северной частью истинного меридиана (линии NS ) и диаметральной плоскостью судна (направлением носа судна). Диаметральной плоскостью судна ДП называют продольную вертикальную плоскость, делящую судно на две симметричные равные части. Истинный курс отсчитывается по часовой стрелке от 0 до 360°.

Истинным пеленгом предмета ИП называют угол, отсчитываемый от нордовой части истинного меридиана по движению часовой стрелки до направления на предмет. Пеленг измеряется от 0 до 360° по часовой стрелке. На навигационных картах прокладываются только истинные курсы судна и истинные пеленги (рис. 41).

Для определения направлений на море, озере и водохранилище, т. е. для определения курсов судна и пеленгов различных предметов, служит компас. Компасы бывают гидроскопические и магнитные. Действие магнитного компаса основано на свойстве магнитной стрелки занимать определенное положение в земном магнитном поле, а именно: северный конец магнитной стрелки компаса указывает на северный магнитный полюс земли N M .

Магнитные и географические полюсы не совпадают. Направление, проходящее через ось магнитной стрелки, называется магнитным меридианом. Магнитный меридиан не совпадает с направлением истинного меридиана.

Угол, заключенный между северной частью истинного меридиана и северной частью магнитного меридиана, называется магнитным склонением d . Склонение отсчитывается от северной части истинного меридиана к востоку или западу от 0 до 180°. Восточному, или остовому, склонению присваивается знак плюс, западному, или вестовому, – знак минус. Магнитное склонение для данного места непостоянно, оно все время увеличивается или уменьшается на небольшую постоянную вели чину. Величина склонения в данном районе плавания, годовое его увеличение или уменьшение в год, к которому приведено склонение, указываются на навигационных картах.

Например, в заголовке карты указано: «Склонение компаса приведено к 1970 году, 10° остовое, годовое увеличение 3 дуговых минуты». Если любитель пользуется этой картой в 1972 году, то с 1970 до 1972 года склонение увеличилось на 6 дуговых минут, т. е. на 0,1°, и поэтому в 1972 году склонение будет не 10°, а 10,1°. Если на трассе, на различных участках по данным карт различия в склонении не имеется, то обрабатывают тем же способом все участки трассы.

Чтобы, зная магнитный курс МК или пеленг МП и склонение d компаса в данном районе плавания, найти истинный курс ИК и истинный пеленг ИП, необходимо к магнитному курсу или пеленгу алгебраически прибавить приведенное к году плавания склонение с его знаком:

1) МК + (± d ) = ИК

и обратная задача:

ИК – (± d ) = МК

2) МП + (± d ) = ИП или ИП – (± d ) = МП.

Рис. 42. Определение истинного пеленга через курсовой угол или склонение

Курсовым углом КУ называется угол, заключенный между диаметральной плоскостью судна и направлением на предмет (рис. 42). Курсовой угол определяется при помощи пеленгатора и отсчитывается по азимутальному кругу магнитного компаса. Он может быть правого или левого борта, изменяясь от 0 до 180°. Для того чтобы получить курсовой угол, необходимо запеленговать предмет при помощи пеленгатора и снять отсчет КУ по азимутальному кругу. Если предмет находится с левого борта, то отсчет курсового угла будет более 180°. Полученное в этом случае значение курсового угла необходимо вычесть из 360°.

Разность будет величиной курсового угла левого борта. Курсовой угол правого борта имеет знак плюс, курсовой угол левого борта – знак минус.

Истинный пеленг можно определить через курсовой угол по формуле:

ИП = ИК + КУ п/б,

ИП = ИК – КУ л/б.

Если в первом случае истинный пеленг более 360°, то из полученного результата нужно вычесть 360°. Если во втором случае истинный курс по своему значению меньше курсового угла, то к истинному курсу нужно прибавить 360° и из полученного результата вычесть величину угла.

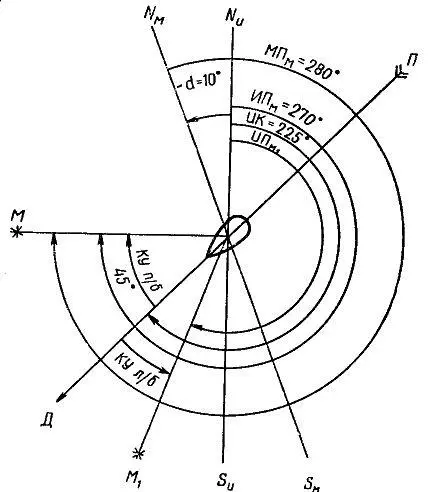

На рис. 42 показано исправление магнитного пеленга МП склонением d или курсовым углом для получения величины истинного пеленга ИП на маяк М. Линия N М S М показывает направление магнитного меридиана, от которого отсчитывается магнитный пеленг. В данном примере он равен 280°. Склонение западное 10° со знаком минус, поэтому истинный пеленг будет равен:

1) ИП = МП + (- 10°), ИП = 280°+ (- 10°) = 270°.

2) ИП = ИК + КУ п/б, ИП = 225°+ 45°= 270°.

Металлический корпус судна, различные металлические изделия, двигатели являются причиной отклонения магнитной стрелки компаса от магнитного меридиана, т. е. от направления, по которому должна расположиться магнитная стрелка на суше. Магнитные силовые линии земли, пересекая судовое железо, превращают его в магниты. Последние создают собственное магнитное поле, под влиянием которого магнитная стрелка на судне получает дополнительное отклонение от направления магнитного меридиана.
