Первый способ дает более быстрое и точное решение задач, чем второй.

Задача 3. Измерить расстояние между двумя точками.

Решение. Для измерения расстояния между двумя точками на карте берут циркуль и ставят одну ножку его в начальную точку, а вторую – в конечную. Не сбивая раствор циркуля, переносят его на вертикальную боковую рамку навигационной карты и обязательно на широте данных точек замеряют по вертикальной рамке карты расстояние в морских милях. Если расстояние между двумя точками настолько велико; что не помещается в нормальный раствор циркуля, то это расстояние измеряют в несколько приемов по частям. Измерение каждого участка прямой необходимо производить на вертикальной рамке в той же широте, в которой находится измеряемый отрезок. Если измеряется расстояние по параллели, то ножки циркуля на рамке ставят так, чтобы они были одинаково удалены к северу и к югу от средней параллели измеряемого отрезка.

Задача 4. Проложить на карте от данной точки курс или пеленг.

Решение. Транспортир накладывают около данной точки на карту так, чтобы его риска проходила через ближайший к точке меридиан. Затем осторожно подводят заданное число градусов курса или пеленга по шкале транспортира к этому меридиану. Добившись совмещения центральной риски транспортира и нужного деления градусов на одном меридиане, подводят под нижнюю кромку транспортира параллельную линейку. Затем осторожно отнимают транспортир и передвигают линейку, не сбивая ее, к заданной точке, от которой в направлении курса или пеленга карандашом проводят прямую линию. Эта линия и будет заданным курсом или пеленгом.

Задача 5. Определить направление заданной линии.

Решение. Эта задача обратна предыдущей. Параллельную линейку прикладывают к заданной линии так, чтобы она захватывала близлежащий меридиан. Приложить к ней транспортир и передвигать его до тех пор, пока его центральная риска не совместится с ближайшим меридианом. Затем по шкале транспортира снять значение градусов, находящихся строго под меридианом. Из двух значений шкалы выбирают то, которое согласуется с направлением заданной линии.

Задача 6. Перенести заданную точку с одной карты на другую.

Решение. Указанными выше способами снимают широту и долготу точки с первой карты и на другой карте решают обратную задачу. Следует помнить, что масштабы карт могут быть разные. Во избежание ошибки координаты, снятые по первой карте, нужно записать и взять заново по сетке второй карты. Второй способ заключается в том, что от данной точки проводят на карте пеленг до какого-либо пункта или маяка и замеряют до него расстояние. На второй карте проводят от этого пункта или маяка такой же пеленг и по нему в масштабе второй карты откладывают то же расстояние. Полученная точка будет искомой. Второй способ на практике применяется чаще, так как он требует меньше времени и дает большую точность, чем первый. Нужно только быть внимательным и не спутать ориентиры.

Основным условием безопасности плавания является непрерывное и тщательное нанесение на карту пути судна с возможно большей точностью. Маломерные суда, плавающие, как правило, вблизи берегов, ведут графическую прокладку пути судна. Прокладкой называются графическое изображение на карте пути судна и все графические построения, необходимые для определения места судна в море в любой момент.

При плавании вблизи берегов судоводитель-любитель должен особо учитывать наличие малых глубин, надводных и подводных опасностей, пренебрежение которыми может привести к аварии или даже гибели судна. Непрерывное ведение прокладки позволяет приближенно знать место судна в море на любой заданный момент (счислимое место). Счислимое место обозначается короткой поперечной черточкой на линии пути судна, около которой ставится время в числителе и отсчет лага (пройденное расстояние) в знаменателе. При выходе из базы на чистую воду нужно определить свое место одним из навигационных способов и нанести его на карту. Это место называется обсервованным и обозначается небольшим кружком с точкой посередине. От этой точки начинают вести непрерывную прокладку до окончания перехода. Прокладываем из начальной точки линию заданного истинного курса и отмечаем на нем пройденное расстояние до поворота на следующий курс. Точки поворотов обозначают поперечной черточкой на линии курса и около нее записывают время поворота и отсчет лага. Пройденное расстояние рассчитывается или по времени следования по данному курсу и скорости, или по разности показаний лага.

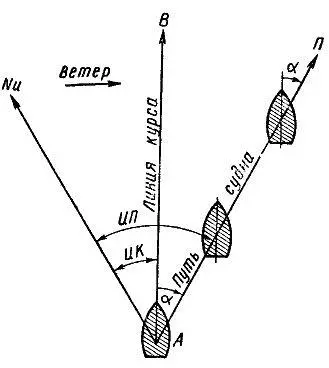

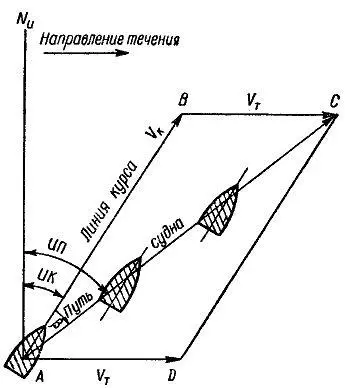

В неподвижной воде при отсутствии течения судно перемещается относительно береговых предметов с действительной, истинной скоростью. Если в данном районе есть течение, то оно непременно сносит судно с намеченного курса в сторону или вдоль курса. В этом случае прокладку ведут с учетом течения. Предположим, что судно идет со скоростью V T из точки А в точку В в районе с постоянным течением по истинному курсу АВ (рис. 45). Пока судно идет в точку В, течение снесет его в сторону и оно в действительности окажется в точке С. Угол между северной частью истинного меридиана и линией движения судна называют путевым углом ПУ, Разность между путевым углом ПУ и истинным курсом судна И К называется углом сноса и обозначается b . Угол сноса берется со знаком плюс, если течение слева, и со знаком минус, если течение справа. Очевидно, что

ПУ = UK ± b

Судоводителю-любителю при плавании на течении приходится решать графически две задачи.

Рис. 45. Плавание судна с учетом течения

Задача 1. Известны ИК и b , требуется найти ПУ.

Решение. От начальной точки А прокладываем линию курса и в масштабе карты откладываем по ней расстояние АВ, проходимое судном за определенный промежуток времени (например, за час). Из полученной точки В в направлении течения откладываем снос течением ВС за тот же промежуток времени. Соединив точки Л и С, найдем ПУ судна.

Истинный путь, или расстояние АС, пройденное за выбранный промежуток времени, снимаем с карты. Как правило, истинный путь АС и истинная скорость судна при плавании на течении будут отличаться от пути по курсу АВ и от скорости относительно воды («скорость по лагу»).

Задача 2. Известны ПУ и AD (путь течения за час), требуется найти ИК и угол сноса b .

Решение. От линии N И отложим ПУ, затем из точки А в направлении течения отложим путь течения за час AD = V Т , далее радиусом, численно равным лаговой скорости V K из точки D засекаем линию ПУ и получаем точку С. Соединив точки С и D , получим линию ИК, которую с помощью штурманской линейки перенесем в точку А и найдем ИК и b . Этим курсом ИК по направлению АВ должно идти судно, чтобы попасть из точки Л в точку С.
