Отклонение стрелки под влиянием магнитных сил судового железа называется девиацией компаса. Угол, заключенный между нордовой частью магнитного меридиана N М и нордовой частью компасного меридиана N K , называется девиацией магнитного компаса s (рис. 44).

Девиация может быть как положительной – восточной, или остовой, так и отрицательной – западной, или вестовой. Девиация – величина переменная и меняется в зависимости от широты и курса судна, так как намагниченность судового железа зависит от его расположения относительно магнитных силовых линий земли.

Для расчета магнитного курса МК необходимо к величине компасного курса КК алгебраически прибавить величину девиации s на данном курсе:

КК + (± s ) = МК

или МК – (± s ) = КК.

Например, компасный курс КК равен 80°, при этом девиация магнитного компаса s = 20° со знаком плюс. Тогда по формуле находим:

М K = KK + (± s ) = 80 + (+20°)= 100°.

Если собственное магнитное поле судна большое, то компасом пользоваться трудно, а иногда он вообще перестает работать. Поэтому девиацию необходимо сначала уничтожить при помощи компенсационных магнитов, расположенных в ноктоузе компаса, и брусков мягкого железа, устанавливаемых в непосредственной близости от компаса.

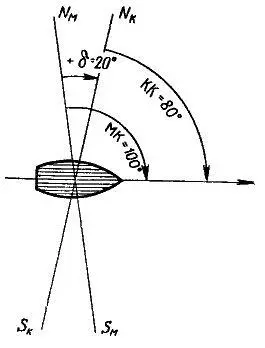

Рис. 43. Получение магнитного курса

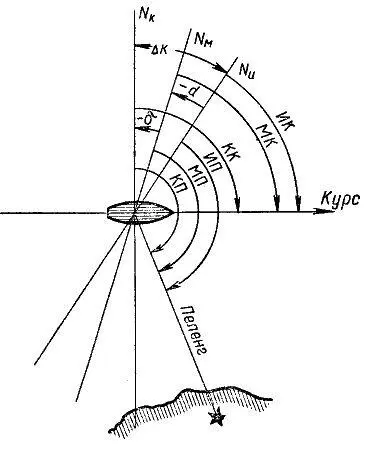

Рис. 44. Исправление и перевод румбов

После уничтожения девиации приступают к определению остаточной девиации на различных курсах судна. Уничтожение и определение остаточной девиации и составление девиационной таблицы для данного компаса производится специалистом-девиатором на специально оборудованном створными знаками девиационном полигоне. Девиация считается уничтоженной вполне удовлетворительно, если ее величина на всех курсах не превышает ±4°.

Как уже говорилось, на картах необходимо прокладывать истинные курсы и пеленги. Для получения истинных курсов и пеленгов нужно в показания компаса, установленного на судне, внести определенную поправку, так как он показывает компасный курс и компасные пеленги. Поправкой компаса D К называется угол, заключенный между нордовой частью истинного меридиана N И и нордовой частью компасного меридиана N K . Поправка компаса D К равна алгебраической сумме девиации s и склонения d , т. е.:

D К = (± s ) + (± d ).

Отсюда следует, что для получения истинных величин необходимо к компасным величинам прибавить поправку компаса с ее знаком:

ИК = КК + (± D К )

или КК = ИК – (± D К ).

На рис. 43 показан переход от МК к КК через склонение.

На рис. 44 показана взаимосвязь между всеми величинами, от которых зависит правильное определение истинных направлений в море. Углы, образованные линиями N к, N м, N и и линиями курса и пеленга, носят следующие наименования:

Компасный курс КК – угол между линией компасного меридиана N K и линией курса.

Компасный пеленг КП – угол между линией компасного меридиана N K и линией пеленга.

Магнитный курс МК – угол между магнитным меридианом N М и линией курса.

Магнитный пеленг МП – угол между линией магнитного меридиана N M и линией пеленга.

Истинный курс ИК – угол между линией истинного меридиана N И и линией курса.

Истинный пеленг ИП – угол между линией истинного меридиана и линией пеленга.

Девиация s – угол между линией компасного меридиана N K и линией магнитного меридиана N M .

Склонение d – угол между линией магнитного меридиана N M и линией истинного меридиана N И .

Поправка компаса D К – угол между линией истинного меридиана N И и линией компасного меридиана N K .

Существует мнемоническое правило, которое помогает судоводителю правильно оперировать величинами истинных магнитных и компасных направлений. Для выполнения этого правила необходимо запомнить последовательность: И K – d – MK – s – КК. Если из ИК алгебраически вычесть склонение d , то получим рядом стоящую вправо от ИК величину МК; если из МК вы чтем алгебраически девиацию s , то получим рядом стоящую вправо от МК величину КК. Если мы из ИК алгебраически вычтем обе стоящие вправо от ИК. величины d – склонение и s – девиацию, то получим КК. При условии, что у нас имеется компасный курс и нужно получить МК, производим обратные действия: к компасному курсу КК прибавляем алгебраически стоящую слева от него девиацию s и получаем магнитный курс МК. Если к магнитному курсу алгебраически прибавить склонение d , стоящее слева от магнитного курса, то получим истинный курс ИК, и, наконец, если к компасному курсу алгебраически прибавить девиацию s и склонение d , представляющие не что иное, как поправку компаса D К , то получим истинный курс – ИК.

Судоводитель-любитель при расчетах и работе на карте пользуется только истинными значениями курсов, пеленгов и курсовых углов, а магнитные компасы дают только их компасное значение, поэтому ему приходится производить вычисления по приведенным выше формулам. Переход от известных компасных и магнитных величин к неизвестным истинным называется исправлением румбов. Переход от известных истинных величин к неизвестным компасным и магнитным называется переводом румбов.

Задача 1. Снять с карты широту и долготу заданной точки.

Решение. Поставить ножку циркуля в заданную точку и, растворив циркуль, другой ножкой провести касательную к ближайшей параллели. Осторожно, чтобы не сбить раствор ножек циркуля, перенести его на боковую (широтную) рамку карты. Поставить одну ножку циркуля на ту же параллель, а другую на рамку в сторону заданной точки и снять значение широты данной точки в градусах и минутах. Точно так же снять долготу этой точки, перенеся раствор циркуля на нижнюю (долготную) рамку карты, касаясь одной ножкой меридиана, близко расположенного к этой точке. Результаты записываются.

Задача 2. По заданным координатам точки (широте и долготе) нанести ее на карту.

Решение. Эта задача – обратная первой задаче и решается в обратном порядке. На боковой рамке от ближайшей к точке параллели снимают раствором циркуля заданную широту. Переносят раствор циркуля в предполагаемое место точки и на двух меридианах справа и слева от точки делают наколы свободной ножкой (другая ножка находится на ближайшей параллели). Обе отметки при помощи параллельной линейки соединяют прямой линией. На этой прямой линии откладывают снятую циркулем на долготной рамке долготу данной точки. Полученная точка является точкой с заданными координатами.

Обе эти задачи можно решить и по-другому, при помощи одной только параллельной линейки. В первой задаче параллельную линейку прикладывают к ближайшей параллели и осторожно, попеременно прижимая обе половины линейки плотно к карте, подвигают верхний срез линейки к заданной точке. Затем делают отметку по боковой рамке и снимают значение широты точки. Так же определяют долготу точки, только линейку прикладывают к ближайшему меридиану, подводят срез линейки к точке и на нижней (или верхней) рамке делают карандашом отметку. Полученное значение в градусах и минутах будет искомой долготой точки. Так же при помощи одной параллельной линейки, только в обратном порядке, решается вторая задача.
