V = IR,

где R — сопротивление нагрузки, которой в данном случае является вода с разными значениями электропроводности. У рыб, обитающих в пресной воде (характеризующейся по сравнению с морской относительно высоким сопротивлением нагрузки), большая часть элементарных генераторов соединена последовательно, а у морских рыб — параллельно. Этим достигается оптимальное приспособление электрических органов к условиям окружающей среды.

У сильноэлектрических рыб электрические органы составляют значительную часть тела (рис. 3). У электрических угрей, длина которых достигает 3 м, на них приходится 80% от объема тела. Электрическая система угря состоит примерно из 70 столбиков пластинок; каждый столбик включает 6 тыс. отдельных пластинок.

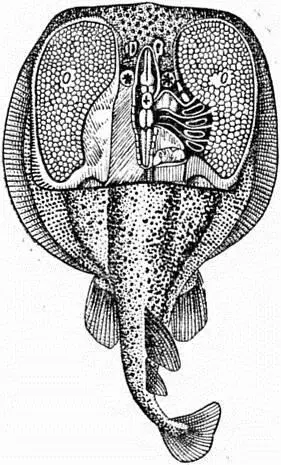

Рис. 3. Электрический скат со вскрытыми электрическими органами (отмечены буквой «о»). Вид сверху

Как уже говорилось, электрические клетки в столбиках соединены последовательно, а ряды столбиков — параллельно. К каждой пластинке, прослоенной студенистым веществом, подходит нервный стволик Лицевая (нервная) сторона пластинки в момент возбуждения становится электроотрицательной, а противоположная — электроположительной. Ток идет внутри органа от концевой пластинки в слой студенистого вещества Электрические пластинки в органах собраны в столбики, расположенные горизонтально, лицевой стороной к хвосту, поэтому разряд у угря идет от хвоста к голове У электрического угря разряд начинается в пластинках, находящихся посредине органа, и затем с огромной скоростью распространяется на электрические пластинки в противоположных концах столбиков.

У скатов электрические органы представляют собой два симметрично расположенных по бокам тела образования. Форма каждого из них напоминает массивную почку. Вес органов составляет 25% веса рыбы. Каждый орган состоит приблизительно из 600 шестигранных столбиков, расположенных подобно пчелиным сотам. В каждом находится около 40 электрических пластинок; их лицевая, электроотрицательная, сторона обращена вниз. К каждой пластинке подходит по одной нервной веточке, которые начинаются от крупных нейронов, находящихся в так называемых электрических долях продолговатого мозга.

Электрогенераторный элемент состоит из нервных пластинок и прилегающих к ним студенистых прослоек. Площадь соприкосновения студенистого вещества с нервными пластинками чрезвычайно велика. Во время разряда ток идет по студенистому веществу снизу вверх. При кратковременной работе температура электрического органа незначительно повышается (на 0,002°), при продолжительной работе — значительно понижается.

Строение электрического органа электрического сома своеобразно. Сильно развитый студенистый слой, залегающий непосредственно под кожей, покрывает мускулатуру и тело как бы сплошным футляром. Электрический орган находится между головой и анальным плавником. Обе его половины сходятся посредине тела рыбы; между ними расположена соединительнотканная перегородка. Орган легко отделяется от подстилающего слоя. Концевые электрические пластинки разбросаны беспорядочно и размещаются поперек тела. Их количество достигает 2 млн. Во время разряда потенциалы отдельных пластинок суммируются — голова сома заряжается электроотрицательно.

Электрический орган сома — преобразованные кожные железы. С каждой стороны к нему подходит по одному мощному нервному волокну диаметром около 1 мм. Далее нервы разветвляются на многочисленные веточки, иннервирующие отдельные ячейки органа Нервы отходят от очень крупной ганглиозной клетки, расположенной в спинном мозге, непосредственно под продолговатым мозгом. При разрезе спинного мозга эту клетку можно видеть даже невооруженным глазом.

Установлено, что именно центральная нервная система управляет разрядами электрических органов. При нагревании головы и охлаждении электрических органов сома частота разрядов увеличивается, а при охлаждении головы и нагревании органов — уменьшается. Такое явление было бы невозможно при автономии электрических органов.

Звездочеты занимают промежуточное положение между сильно- и слабоэлектрическими рыбами. Электрические органы звездочетов расположены позади глаз, в расширенной глазнице (ниже и позади глазного яблока) — между стенкой ротовой полости и теменной костью. Они представляют собой видоизмененные заглазничные мускулы, имеют овальную форму и состоят приблизительно из 200 тонких электрических пластинок, сложенных в вертикальный столбик, лицевой стороной вверх. Вследствие такого расположения пластинок во время разряда спинная сторона рыбы оказывается электроотрицательной, а брюшная — электроположительной.

Электрические органы снабжены мышцами, кровеносными сосудами, зрительными нервами и ветвями глазодвигательного нерва.

Обыкновенные скаты занимают промежуточное положение между сильно- и слабоэлектрическими рыбами. Электрический орган ската расположен по обе стороны позвоночника на протяжении трех задних четвертей хвоста (см рис. 3); его передняя часть переходит в хвостовую мышцу. Орган покрыт соединительнотканной оболочкой, от которой внутрь отходят многочисленные продольные и поперечные перегородки, разделяющие его па маленькие полости или камеры, заполненные студенистым веществом. В каждой камере находится электрическая пластинка Лицевые (электроотрицательные) стороны пластинок у скатов обращены вперед, в связи с чем хвостовая часть во время разряда электроположительна Число камер доходит до 2000 (площадь каждой 2,08 мм 2).

Рассмотрим электрические органы пресноводных слабоэлектрических рыб: гимнарха и африканского слоника.

Гимнарх — крупная рыба, достигающая почти 2 м в длину. В его теле восемь электрических органов — по четыре на каждой стороне хвостовой части органа два расположены вверху и два — внизу. Это небольшие нитевидные образования цилиндрической формы, идущие от кончика заостренного хвоста к середине тела Электрические пластинки, имеющие в длину не более 1,2 см, расположены перпендикулярно позвоночнику Они развились из поперечнополосатых мышечных клеток; каждая состоит из 12—30 клеток.

Во время разряда электрические пластинки во всех волокнах работают синхронно. Если рыбу поместить между электродами, к которым подключен вольтметр, можно зафиксировать суммарный импульс, достигающий 4 В. В результате характерной иннервации электрических пластинок возникают двухфазные импульсы, т. е. голова и хвост поочередно становятся по отношению друг к другу то положительными, то отрицательными. Нервы, управляющие электрическим органом, начинаются в больших клетках спинного мозга, расположенных вверху центрального канала, и выходят через брюшные корешки, образуя четыре продольно расположенных электрических нерва.
