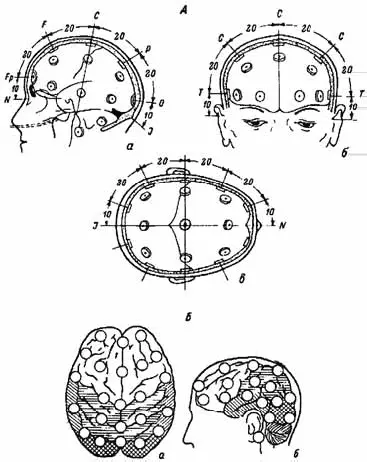

Рис. 2.9. Международная схема расстановки электродов – схема «10–20».

А: а – вид сбоку, б – вид спереди, в – вид сверху (сечение по височной линии). Б – проекция электродов на доли мозга: а – вид сверху, б – вид сбоку. Косая штриховка – височная область, перекрестная – затылочная, горизонтальная – теменная область; не заштрихована лобная область и область центральной извилины. N – переносица. J – затылочный бугор (Jasper, 1958).

Всего устанавливается 5 рядов электродов: один по сагиттальной линии и по два параллельных ряда справа и слева на равных расстояниях, составляющих по 20 % от общей длины во фронтальной плоскости. Височные ряды электродов отстоят от наружных слуховых проходов на 10 % общего поперечного расстояния. В общей сложности на поверхности головы располагается 21 электрод (рис. 2.9).

Записи ЭЭГ являются информативными при диагностике эпилепсии или мозговых опухолей, исследовании стадий сна и бодрствования (рис. 2.10).

Являясь достаточно эффективным методом в оценке активности мозга в целом, электроэнцефалография не позволяет судить о возбуждении отдельных нейронов или нейронных ассоциаций.

Импульсная активность отдельных нейронов может оцениваться лишь у животных и в отдельных случаях во время оперативного вмешательства на мозге человека. Впервые активность коркового нейрона головного мозга человека была зарегистрирована А. Уардом и Л. Томасом (Ward, Thomas, 1955) в процессе операции у больного по поводу эпилепсии.

Сейчас для регистрации нейронной импульсной активности головного мозга человека используются микроэлектроды с диаметром кончиков 0,5–10 мкм. Они могут быть выполнены из нержавеющей стали, вольфрама, платиноиридиевых сплавов, золота. Электроды вводятся в мозг с помощью специальных микроманипуляторов, позволяющих точно подводить электрод к нужному месту.

Рис. 2.10. Провокация пароксизмальной активности при гипервентиляции (Лебедева, 1977). 1–16 – каналы отведений

С 1964 г. производят регистрацию импульсной активности нейронов подкорковых структур мозга при стереотаксических операциях. Стереотаксический аппарат позволяет вводить электрод с большой точностью в необходимую структуру, расположенную в глубине мозга (Трохачев, Матвеев, 1977).

В некоторых случаях больным вживляют долгосрочные электроды, например, для выявления эпилептогенных очагов. В отличие от одномоментной регистрации применение электродов, оставляемых на длительный срок в ткани мозга, имеет свои особенности. Возможность стабильной регистрации появляется только на 15–20-й день после операции, что связано с морфологическими изменениями мозгового субстрата, возникающими из-за введения инородного тела – электрода, и сохраняется в течение 3–5 месяцев.

В этом случае речь идет о внеклеточном (экстрацеллюлярном) отведении потенциалов. Если электрическая активность отдельного нейрона имеет определенный ритм, закономерно изменяющийся при его различных функциональных состояниях, то электрическая активность группы нейронов обладает сложной структурой. На нейрограмме в этом случае отражается суммарная активность многих нейронов, возбуждающихся в разное время, различающихся по амплитуде, частоте и фазе (рис. 2.11). Полученные данные обрабатываются автоматически по специальным программам (Трохачев, Матвеев, 1977).

Рис. 2.11. Электрограмма нейронного пула. Вверху штрихами произведена отметка времени м/сек (Трохачев, Матвеев, 1977).

Предъявление одиночного стимула мало что меняет в картине ЭЭГ, поскольку эти изменения маскируются общей фоновой активностью. Для того чтобы сделать изменения в ответ на определенный стимул видимыми, используют компьютер, усредняющий записи волновой активности при повторных предъявлениях того же стимула. Случайная по отношению к предъявлению стимула электрическая активность нивелируется, тогда как специфическая активность, связанная со стимулом, будет усиливаться. Такая активность называется вызванным потенциалом (ВП). Этот биоэлектрический феномен был описан еще в XIX веке Ричардом Кейтоном (Caton, 1877, см.: Петушков, 1977). Технику когерентного накопления волновой активности при повторных предъявлениях стимула разработал в 1951 г. Дж. Доусон. В зависимости от поставленных в исследовании задач усреднение ЭЭГ активности производилось либо относительно стимула, либо от начала движения, следовавшего за стимулом. Полученные в различных экспериментальных ситуациях потенциалы стали называть общим термином – потенциалы, связанные с событиями.

Вызванный потенциал (ВП) состоит из последовательности отрицательных и положительных отклонений от основной линии и длится около 500 мсек после окончания действия стимула. У ВП можно оценить амплитуду и латентный период возникновения (рис. 2.12).

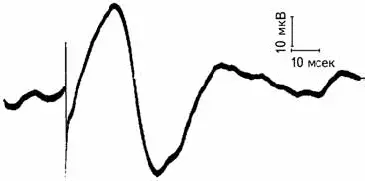

Рис. 2.12. Одиночный вызванный потенциал. Регистрация с поверхности головы в области проекции сенсомоторной зоны мозга при электрической стимуляции латерального отдела зрительного бугра (Jasper, 1958).

На величину ВП может влиять модальность стимула. Так, слуховые ВП отличаются от зрительных, зрительные – от тактильных и т. д. Вызванные потенциалы, возникающие в ответ на световые, звуковые, тактильные или электрические раздражения в проекционной зоне соответствующего анализатора и имеющие короткий латентный период, называются первичными; все остальные, обладающие другим пространственным распределением и большим латентным периодом, – вторичными, или поздними ответами (Петушков, 1977).

Один и тот же ВП может быть обусловлен многими психологическим процессами, а одни и те же психические процессы могут быть связаны с разными ВП (Event… 1991).

Для регистрации ВП используются те же электроды, что и для записи ЭЭГ, и требуется соблюдение определенных условий проведения исследований. К ним относится унификация методических приемов всей серии экспериментов, проведение их на одном и том же испытуемом, в одно и то же время, в одном и том же состоянии, с использованием одних и тех же параметров стимуляции. Обработка данных включает в себя методы математического, статистического анализа. В простейшем случае определяют латентный период, амплитуду и длительность отдельных фаз (Петушков, 1977).
