Вячеслав Бабияк - Оториноларингология: Руководство. Том 2

Ларингоскопическая картина гортани при непрямой ларингоскопии весьма характерна (рис. 19.2), и поскольку она является результатом зеркального отображения истинной картины и зеркало располагается под углом в 45° к горизонтальной плоскости (принцип перископа), отображаемое располагается в вертикальной плоскости. При таком расположении отображаемой эндоскопической картины в верхней части зеркала видны передние отделы гортани, нередко прикрытые у комиссуры надгортанником; задние отделы, в том числе черпала и межчерпаловидное пространство, отображаются в нижней части зеркала (рис. 19.3).

Рис. 19.2.Внутренний вид гортани при непрямой ларингоскопии:

1 – языкоглоточная складка; 2 – надгортанник; 3 – бугорок надгортанника; 4 – свободный край надгортанника; 5 – черпалонадгортанная складка; 6 – складки преддверия; 7 – голосовые складки; 8 – желудочек гортани; 9 – черпаловидный хрящ с рожковидным хрящем; 10 – клиновидный хрящ; 11 – межчерпаловидное пространство

Поскольку при непрямой ларингоскопии осмотр гортани возможен только одним левым глазом, т. е. монокулярно (в чем легко убедиться при его закрытии), то все элементы гортани видны в одной плоскости, хотя голосовые складки располагаются на 3–4 см ниже края надгортанника. Боковые стенки гортани визуализируются резко укороченными и как бы в профиль. Сверху, т. е. фактически спереди, видна часть корня языка с язычной миндалиной (см. рис. 19.2, 1), затем бледно-розовый надгортанник ( 2), свободный край которого при фонации звука «и» поднимается, освобождая для обозрения полость гортани. Непосредственно под надгортанником в центре его края иногда можно увидеть небольшой бугорок (3) – tuberculum epiglotticum, образованный ножкой надгортанника. Ниже и кзади надгортанника, расходясь от угла щитовидного хряща и комиссуры к черпаловидным хрящам, расположены голосовые складки (7) белесовато-перламутрового цвета, легко идентифицирующиеся по характерным трепетным движениям, чутко реагирующие даже на незначительную попытку фонации. Во время спокойного дыхания просвет гортани имеет вид равнобедренного треугольника, боковые стороны которого представлены голосовыми складками, вершина как бы упирается в надгортанник и часто им прикрыта. Надгортанник является препятствием для осмотра передней стенки гортани. Для преодоления этого препятствия применяют позицию Тюрка, в которой осматриваемый запрокидывает голову, а врач проводит непрямую ларингоскопию стоя, как бы сверху вниз (рис. 19.4, б). Для лучшего обзора задних отделов гортани применяют позицию Киллиана, при которой врач осматривает гортань снизу (стоя на одном колене перед больным), а больной наклоняет голову книзу (а).

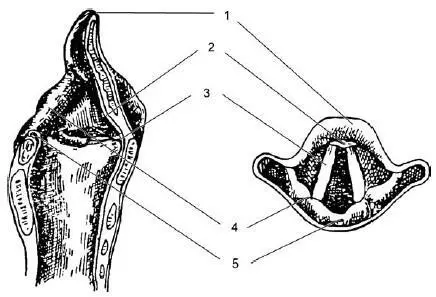

Рис. 19.3.Проекции различных анатомических образований гортани на видимое их изображение при непрямой ларингоскопии:

1 – край надгортанника; 2 – бугорок надгортанника; 3 – голосовая складка; 4 – черпаловидный хрящ; 5 —межчерпаловидное пространство

В норме края голосовых складок ровные, гладкие; при вдохе несколько расходятся, во время глубокого вдоха они расходятся на максимальное расстояние и становятся обозримыми верхние кольца трахеи, а иногда даже киль трахеи. В некоторых случаях голосовые складки имеют тускло-красноватый оттенок с мелкой сосудистой сетью. У лиц худых, астенического склада с выраженным кадыком все внутренние элементы гортани выделяются более отчетливо, хорошо дифференцируются границы между фиброзной и хрящевой тканью.

В верхнелатеральных областях полости гортани над голосовыми складками видны складки преддверия, розовые и более массивные (см. рис. 19.2, 6). Они отделены от голосовых складок пространствами, лучше просматривающимися у худых лиц. Эти пространства представляют собой входы в желудочки гортани. Межчерпаловидное пространство ( 11), являющееся как бы основанием треугольной щели гортани, ограничено черпаловидными хрящами, которые видны в виде двух булавовидных утолщений (9), покрытых розовой слизистой оболочкой. При фонации видно, как они вращаются навстречу друг другу своими передними частями и сближают прикрепленные к ним голосовые складки. Слизистая оболочка, покрывающая заднюю стенку гортани, при расхождении черпаловидных хрящей на вдохе становится гладкой; при фонации, когда черпаловидные хрящи сближаются, она собирается в мелкие складки. У некоторых лиц черпаловидные хрящи соприкасаются настолько тесно, что как бы заходят друг за друга. От черпаловидных хрящей направляются вверх и вперед черпалонадгортанные складки, которые достигают латеральных краев надгортанника и вместе с ним служат верхней границей входа в гортань. Иногда, при субатрофичной слизистой оболочке, в толще черпалонадгортанных складок можно видеть небольшие возвышения над черпаловидными хрящами; это – рожковидные (санториниевы [6] Описаны итальянским врачом, физиологом и анатомом S. Santorio (1561–1636). ) хрящи; латеральнее от них располагаются врисберговы хрящи (10). Для осмотра задней стенки гортани применяют позицию Киллиана (см. рис. 19.4, а), в которой осматриваемый наклоняет голову к груди, а врач осматривает гортань снизу вверх, либо становясь перед больным на одно колено, либо больной принимает позицию стоя.

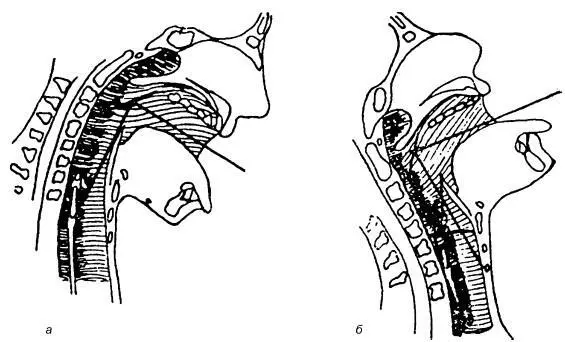

Рис. 19.4.Направление хода лучей и оси зрения при непрямой ларингоскопии в позиции Киллиана (а) и Тюрка (б)

При непрямой ларингоскопии видны и некоторые другие анатомические образования. Так, над надгортанником, фактически впереди него, видны ямки надгортанника, образованные латеральной язычно-надгортанной складкой и разделенные медиальной языко-глоточной складкой (см. рис. 19.2, 1). Боковые части надгортанника соединяются со стенками глотки при помощи глоточно-надгортанных складок, которые прикрывают вход в грушевидные синусы гипофаринкса. Во время расширения голосовой щели возникает уменьшение объема этих синусов, во время сужения голосовой щели их объем увеличивается. Указанный феномен возникает за счет сокращения межчерпаловидных и черпало-надгортанных мышц. Ему придают большое диагностическое значение, поскольку его отсутствие, особенно на одной стороне, является наиболее ранним признаком опухолевой инфильтрации указанных мышц или начинающегося их нейрогенного поражения.
