После фиксации ларингоскопа в желаемой позиции извлекают световод и устанавливают операционный микроскоп в рабочее положение (б). После отсасывания слизи осматривают полость гортани в различных увеличениях. До начала оперативного вмешательства проводят фотодокументирование выявленных патологических изменений через операционный микроскоп (см. цветную вклейку, рис. 4).

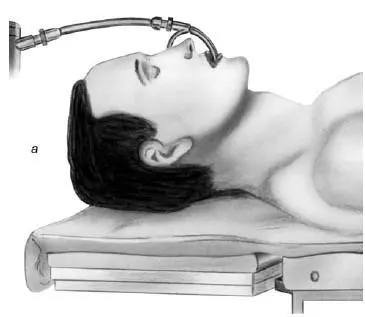

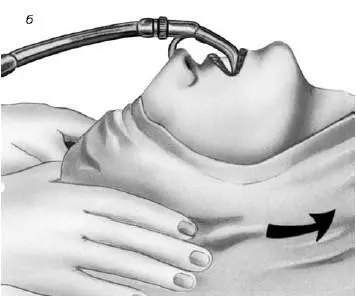

Рис. 19.11.Начальные этапы проведения микроларингоскопии (по Клейнзассеру О., 2000): а – правильное положение пациента; б – наклон головы кзади для введения ларингоскопа

Метод получил широкое распространение в последние годы как наиболее качественный в диагностике различных эндоларингеальных заболеваний и микрохирургии гортани. Впервые микрохирургия гортани с применением видеомикроларингоскопии была введена в практику в 1989 г. Принцип метода заключается в применении миниатюрной видеокамеры, позволяющей визуализировать под разными углами зрения на экране монитора эндоскопическую картину гортани и проводить хирургическое вмешательство, руководствуясь картинкой, получаемой на экране в значительно увеличенном виде, что при известных навыках существенно облегчает проведение манипуляций и повышает эффективность операции. При этом обеспечиваются лучшие условия для осмотра передней комиссуры гортани и ее вестибулярного отдела (см. цветную вклейку, рис. 5), создается возможность прекрасного обзора этого полого органа даже у лиц, у которых осмотр затруднен из-за короткой шеи, тучности, детского возраста и других причин.

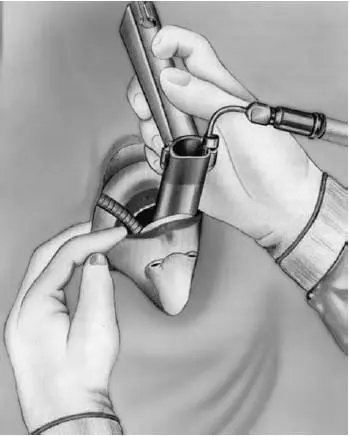

Рис. 19.12.Введение в гортань ларингоскопа (по Клейнзассеру О., 2000)

Гортань – полый орган, поэтому при ее рентгенологическом исследовании нет необходимости в контрастировании, однако в некоторых случаях этот способ может служить методом выбора. При обзорном и томографическом исследовании применяют прямую и боковую проекции. Поскольку при прямой проекции наложение позвоночника на хрящи гортани практически полностью их затеняет, при этой проекции применяют рентгенотомографию, которая уводит за плоскость изображения тень позвоночника, сохраняя в фокусе лишь рентгеноконтрастные элементы гортани (рис. 19.14).

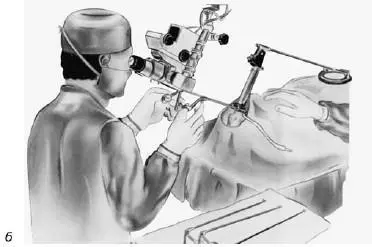

Рис. 19.13.Установка ларингоскопа с нагрудной опорой (а); использование операционного микроскопа (б) (по Клейнзассеру О., 2000)

С помощью томографии получают четкие рентгенограммы фронтальных срезов гортани, при этом становится возможным выявление в ней пролиферативных и инфильтративных процессов. При функциональной рентгенографии (во время фонации и глубокого вдоха) оценивают симметричность двигательной функции.

На рис. 19.15 приведены схемы опознавательных признаков гортани лица мужского пола 50 лет в боковой и прямой проекциях.

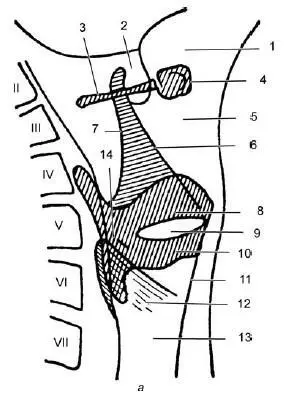

На боковой проекции (рис. 19.15, а) видно, что передняя стенка начинается контуром корня языка (1), переходящего в углубление валекул (2). Интенсивная тень подъязычной кости состоит из тела (4) и больших рожков (3), располагающихся на уровне III шейного позвонка. Задняя поверхность валекул ограничена язычной поверхностью надгортанника и переходит книзу и кпереди в контур его гортанной поверхности (6). Между последней и передним контуром шеи располагается преднадгортанное пространство (5). Полого идущая кзади и книзу от верхушки надгортанника линия является тенью черпало-надгортанных складок (7). Овальной формы просветление принадлежит желудочкам гортани (9). Оно ограничено сверху тенью складки преддверия (8), а снизу – тенью голосовой складки (10). Между передними краями щитовидного и перстневидного хрящей видна линия конической связки (11). Верхний и задний контуры перстневидного хряща обозначены слабыми линиями, ограничивающими пространство (12). Хорошо контурируется просвет трахеи (13). Позади просвета – желудочков гортани – иногда видны кальцификаты черпаловидных хрящей (14).

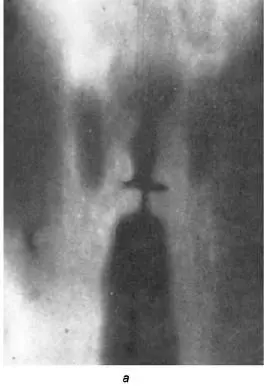

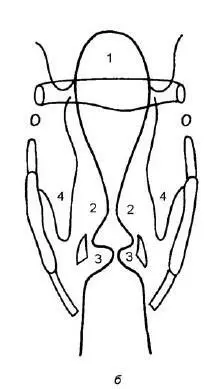

Рис. 19.14.Рентгенотомографическое изображение гортани в прямой проекции (а) и схема опознавательных элементов (б): 1 – надгортанник; 2 – складки преддверия; 3 – голосовые складки; 4 – грушевидные синусы

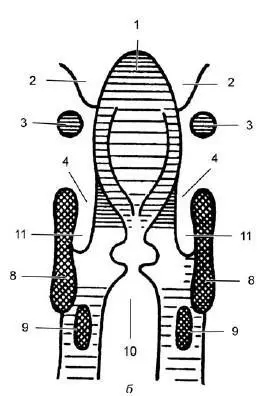

На прямой проекции (рис. 19.15, срез проведен на глубине 2 см от передней поверхности шеи) выявляются боковые стенки гортани, разграниченные воздушным столбом. Тень надгортанника (1), контуры валекул (2), срезы рожков подъязычной кости (3), тени черпалонадгортанных складок (4). Плотные выступы в просвете гортани (5 и 7) отражают соответственно складки преддверия и голосовые складки, между которыми проецируются желудочки гортани (6). (8) и (9) обозначают попавшие в разрез соответственно пластинки щитовидного кряща и симметричные части дужки перстневидного хряща. Просвет трахеи (10), грушевидные синусы (11).

В боковой проекции отчетливо видны надгортанник, щитовидный и перстневидный хрящи, хуже визуализируется область черпаловидных хрящей. Для улучшения обозримости гортани и отдаления задней стенки ее от тел шейных позвонков обследуемому в момент экспозиции предлагают закрыть нос и сильно подуть в него (наподобие опыта Вальсальвы). Раздувание надгортанного пространства и гортаноглотки приводит к более отчетливому проявлению краев надгортанника, области черпаловидных хрящей и желудочков гортани.

Рис. 19.15.Схематическое изображение опознавательных признаков гортани в боковой (а) и прямой (б) проекциях (по Земцову Г. В., 1958). Объяснения в тексте

При анализе результатов рентгенографического исследования гортани следует учитывать возраст больного и степень кальцификации хрящей гортани, островки которой появляются, начиная с 18-20-летнего возраста. Наиболее подвержен этому процессу щитовидный хрящ. Порядок последовательного появления участков кальцификации этого хряща указан на рис. 19.16.
