В середине треугольника цветности лежит ахроматическая точка, соответствующая нейтральному серому (оттенку черного цвета). Если соединить ее с любой из точек, лежащих на сторонах треугольника цветности, то снова получится монохромная шкала. В ней в качестве базового цвета фона будет выступать нейтральный серый, а переднего плана – цвет, соответствующий заданной точке. И все точки этой шкалы будут соответствовать оттенкам одного цвета. Следовательно, чтобы задать цветность (хроматику), достаточно указать направление, в котором необходимо двигаться от серой точки к краю треугольника цветности.

Понятие цветности лежит в основе очень широко распространенной в компьютерной графике абстракции – цветового круга. Цветовым кругом называется диаграмма, в которой по окружности расположены спектральные цвета, в центре – ахроматическая точка, а радиусам соответствуют монохромные шкалы. На рис. 1.3.10 приведены два варианта цветового круга, отличающиеся цветом ахроматической точки.

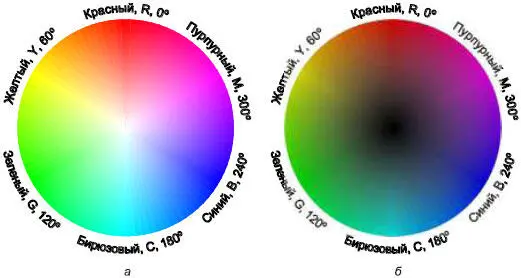

Рис. 1.3.10. Цветовой круг: а – с белым цветом в центре; б – с черным цветом

Красный цвет условно принято изображать сверху цветового круга, а соответствующему радиусу присваивать нулевое направление. На цветовом круге цветность любого цвета выражается величиной угла, который составляет соответствующий ему радиус с нулевым направлением. Таким образом, цветность желтого цвета составляет 60°, зеленого – 120°, красного – 0°.

Цветовой круг тесно связан с цветовой моделью RGB. Если куб цветового пространства RGB спроецировать на плоскость в направлении, совпадающем с монохромной диагональю, получится шестиугольник, углы которого в точности совпадут с расположением цветов на цветовом круге.

Главные достоинства модели цвета RGB состоят в ее простоте, наглядности и в том, что любой точке ее цветового пространства соответствует визуально воспринимаемый цвет. Благодаря простоте этой модели она легко реализуется аппаратно. В частности, в мониторах управляемыми источниками света с различным спектральным распределением служат микроскопические частицы люминофора трех видов. Они хорошо заметны через увеличительное стекло, но при рассматривании монитора невооруженным глазом из-за явления визуального смыкания (см. разд. 3.1.1) видно непрерывное изображение. Интенсивность светового излучения в мониторах на основе электроннолучевых трубок регулируется с помощью трех электронных пушек, возбуждающих свечение люминофоров.

Но у модели цвета RGB есть два принципиальных недостатка. Первый – недостаточность цветового охвата. Независимо от размера цветового пространства модели цвета RGB, в ней невозможно воспроизвести много воспринимаемых глазом цветов (например, спектрально чистые голубой и оранжевый). У таких цветов в формуле цвета RGB имеются отрицательные значения интенсивностей базового цвета, а реализовать не сложение, а вычитание базовых цветов при технической реализации аддитивной модели очень сложно. Этот недостаток устранен в перцептивной аддитивной модели (см. далее).

Второй недостаток модели цвета RGB состоит в невозможности единообразного воспроизведения цвета на различных устройствах из-за того, что базовые цвета этой модели зависят от технических параметров устройств вывода изображений. Поэтому, строго говоря, единого цветового пространства RGB не существует, области воспроизводимых цветов различны для каждого устройства вывода. Более того, даже сравнивать эти пространства численно можно только с помощью других моделей цвета.

Чтобы цветовое пространство RGB можно было использовать на различных устройствах, получая при этом одинаковые визуальные результаты, достаточно однозначно зафиксировать его базовые цвета в цветовых координатах перцептивной модели цвета. Многие программы компьютерной графики позволяют сегодня работать со стандартными цветовыми пространствами RGB, из которых наиболее часто применяются:

• sRGB – так называемое стандартное пространство RGB. Характеристики базовых цветов этого цветового пространства выбраны так, чтобы его можно было без искажений цвета воспроизводить на любых мониторах, даже невысокого класса. Широко применяется в графике для Web, любительской цифровой фотографии, печати на недорогих цветных принтерах. В профессиональной фотографии и полиграфии практически не применяется из-за сравнительно узкого цветового охвата – за границами этого цветового пространства лежит более половины видимых глазом цветов.

• Adobe RGB (1998) – расширенное цветовое пространство RGB. Первоначально это цветовое пространство разрабатывалось в рамках стандарта телевидения высокой четкости, затем получило распространение в профессиональной фотографии и сканировании изображений на сканерах высокого качества. Цветовой охват этого пространства почти на треть шире, чем у sRGB, и за счет этого на устройствах низшего класса (недорогих сканерах, мониторах, фотокамерах) многие цвета этого пространства воспроизводятся неточно.

• Wide Gamut RGB – цветовое пространство с теоретически максимальным цветовым охватом для модели RGB. В качестве базовых цветов выбраны чистые спектральные цвета. При стандартной глубине цвета слишком много цветов из цветового охвата этого пространства становятся недоступными, поэтому для работы необходима глубина цвета 48 бит и выше.

Для определения и проверки эталонных базовых цветов стандартизированных цветовых пространств RGB применяют перцептивные цветовые модели XYZ или Lab.

Исследования человеческого зрения показали, что аддитивный синтез цвета по схеме с тремя базовыми световыми потоками (см. рис. 1.3.8) имеет существенные ограничения. В частности, если источники излучают свет визуально воспринимаемого диапазона, то при любом сочетании базовых цветов не удается получить все цвета, видимые глазом.

На протяжении первой трети XX века Международная комиссия по освещению проводила исследования физиологии человеческого зрения, на основе которых в 1931 году была предложена перцептивная цветовая модель, получившая название XYZ.

Примечание

Международная комиссия по освещению, МКО (Commission Internacionale de l'Eclairage, CIE) – интернациональный орган, работавший первоначально под эгидой Парижской палаты мер и весов, внесла огромный вклад в изучение цвета. На основе полученных этой комиссией научных результатов работают все современные технологии, связанные с воспроизведением цвета. Термин "перцептивный" происходит от слова perception – восприятие. Таким образом, перцептивная модель цвета – это модель, основанная на особенностях восприятия цвета человеком.
