Чтобы балка не прогибалась, ее приходится усиливать четырьмя проволочными расчалками из стальной оцинкованной проволоки диаметром 3 мм. Между каждой расчалкой и трубой вставлены по три стойки-распорки из отрезков полудюймовой трубы: одна срединная (более длинная) и две промежуточные. С одного конца распорок сделаны прорези под расчалки, а другими они приварены к балке.

Концы расчалок с помощью покупных или самодельных талрепов притянуты к кронштейнам из стального уголка 25 × 25 мм, приваренным к балке на одной стороне рядом с заглушкой, а на другой – около стыка с «гусаком».

Талреп (натяжное устройство) – это болт М10 (с гайкой и шайбой) со сквозным (диаметральным) отверстием в стержне близ головки под проволоку растяжки. Конец проволоки заведен в отверстие и закреплен над головкой болта скруткой [11] Как вариант вместо болта можно использовать резьбовую шпильку – болт без головки. . Длина резьбовой части стержня – не менее 100 мм. Точно такое же устройство на другом конце расчалки.

К хребтовой балке примерно на четверть ее длины от обоих концов приварены два Г-образных отвода-«гусака», выполненные, как и распорки, из полудюймовой трубы наружным диаметром 21,3 мм и толщиной стенки 2,5 мм. Радиус загиба желательно сделать побольше, не менее 100 мм. К свободным концам «гусаков» с помощью отрезков шланга с внутренним диаметром 20 мм и проволочных скруток подсоединены распылительные головки.

Для работы поливная установка поднимается на две стойки, воткнутые в землю друг против друга на обеих сторонах участка. Каждая стойка изготовлена из полудюймовой трубы. Один ее конец сплющен и заострен. К торцу другого конца перпендикулярно приварен 300-мм отрезок такой же трубы – он исполняет роль рукоятки при вдавливании трубы в грунт и при ее вытягивании. Здесь же к середине рукоятки сверху приварен полукольцевой ложемент для «хребта», выгнутый из стального прутка диаметром 10 миллиметров.

Для удобства перестановки дождевальной установки имеет смысл сделать четыре стойки: на двух из них установка расположена в рабочем положении, а две другие можно переставлять по ходу полива.

Дождевальную установку с помощью хомутов и шланга подключают к патрубку водопроводной системы. После окончания полива первого участка можно тут же приступить к орошению второго – достаточно лишь развернуть балку на 180°.

Следует учесть, что большая интенсивность искусственного дождя и особенно плохое распыление воды могут отрицательно влиять на молодые растения (например, на землянику-новосадку, рассаду овощных культур). Крупные капли дождя прибивают листья к почве, в результате чего они покрываются слоем грязи. Чтобы уменьшить это неблагоприятное действие искусственного дождя, следует увеличить напор воды или уменьшить диаметр выходного отверстия дождевальной насадки или аппарата. В последнем случае в насадку или сопло аппарата можно вставить шайбу с меньшим отверстием для выхода воды.

Простейшим распылительным наконечником является щелевой (рис. 12, а ). Такой наконечник можно сделать не только для дождевальной установки, но и для полива из шланга вручную. Его делают из куска металлической трубки – латунной, алюминиевой или стальной. Один конец ее сплющивают молотком до узкой, равномерной по ширине щели шириной 1,0–1,5 мм. Чтобы щель получилась аккуратной, в трубу предварительно вкладывают металлическую пластинку соответствующей толщины. Потом пластинку вынимают, удаляют с кромок щели заусенцы и неровности, обработав напильником или надфилем.

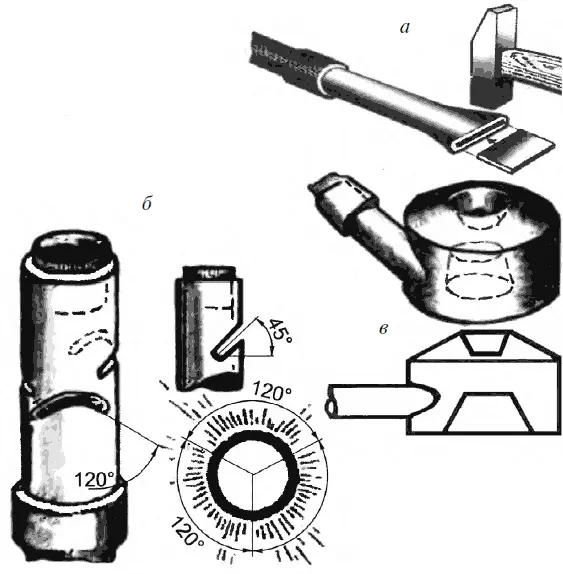

Рис. 12. Дождевальные головки:

а – щелевая насадка для шланга; б – щелевая насадка для стационарного использования; в – турбулентный распылитель

Для дождевальной установки больше подходит другой вариант щелевого наконечника. Он тоже очень прост и тоже изготовлен из куска металлической трубки, диаметр которой соответствует внутреннему диаметру шланга. На один конец трубы поставьте на резьбе заглушку или надежно забейте его деревянной пробкой (рис. 12, б ). Дальнейшие операции соответствуют процессу изготовления переносной дождевальной установки, описанной ранее (см. рис. 10). В стенке трубы сделайте узкую, около 1 мм, косую прорезь под углом примерно 45° к оси. Кромки хорошо обработайте надфилем, чтобы не было заусенцев. Боковая щель в трубе обеспечивает веерное распыление воды в секторе примерно 120° на расстояние от 3 до 7 м при давлении воды в водопроводе 1–2 атм. Чтобы обеспечить полив по всей окружности, надо сделать в трубе три прорези на разных уровнях, немного перекрывающих друг друга. Правда, полив будет не совсем равномерным – вблизи распылителя участок останется почти сухим. Чтобы компенсировать этот недостаток во время полива придется постепенно менять напор воды, перекрывая понемногу кран на водоразборной точке.

Турбулентный переносной распылитель обеспечивает очень мелкое и равномерное распыление воды в радиусе 1–2 м. Его хорошо использовать для полива плодовых деревьев и кустарников, для опрыскивания их листвы. Такой распылитель можно оставить под деревом или кустом без присмотра на длительное время – при поливе не образуется луж, не размывается почва и вся вода полностью впитывается в почву. Общий вид и разрез турбулентного распылителя показан на рис. 12, в . Изготовить его можно из жестяных консервных банок. За основу берут стандартную банку диаметром 8,5 см или поменьше. Из другой банки выкраивают мелкие детали и патрубок для шланга. Все детали спаивают оловянно-свинцовым припоем. Чтобы распылитель служил дольше, изнутри и снаружи его покрывают лаком, лучше битумным.

Среди распылительных устройств, применяемых в дождевальных установках, широко распространены дефлекторные насадки с конусным распылителем. Они просты по конструкции и в эксплуатации и отличаются хорошим качеством создаваемого искусственного дождя. Струя воды, выходя из отверстия такой насадки под небольшим напором, попадает на дефлектор и разбивается об него, превращаясь в капли, которые равномерно разбрызгиваются в радиальном направлении. При небольшом расходе воды дождь из таких распылителей способен оросить достаточно большую площадь.

По этому принципу устроен массово выпускаемый промышленностью распылитель воды огородный РВО-8. Он представляет собой литой алюминиевый корпус (рис. 13) с кронштейном, на котором размещена крыльчатка-дефлектор, регулируемая винтом. Меняя с помощью винта высоту расположения крыльчатки, можно менять радиус дождевания. После регулировки винт крепят контргайкой. Для сочленения с подводящей воду трубой или штуцером, соединенным с резиновым шлангом, в корпусе распылителя сделана резьба ½˝. При напоре воды 15–20 м распылитель обеспечивает полив по кругу диаметром до 8 метров.
