Во время работы приспособление совсем не обязательно держать в руках. Его устанавливают на треножнике или шесте и, переставляя время от времени с места на место, постепенно поливают все цветочные клумбы, газоны и деревца, высаженные на участке.

Еще один простейший разбрызгиватель для шланга (рис. 18) формирует из водяной струи разреженный конус. Эта конструкция совсем простая – пластмассовую или деревянную пробку подвижно закрепляют в шланге двумя гвоздиками.

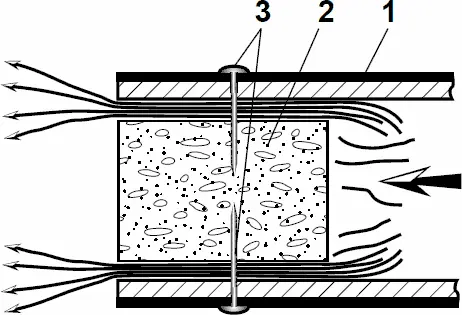

Рис. 18. Простой разбрызгиватель:

1 – шланг; 2 – пробка; 3 – гвоздики

Большинство головок, используемых в поливочных установках, имеют один общий недостаток: имея постоянную площадь выходного сечения, они перестают нормально работать при понижении давления в водопроводе, что случается в сельской местности довольно часто. Удачным выходом из такой ситуации может стать изготовление форсунки с автоматическим регулированием площади выходной кольцевой щели в зависимости от давления подводимой воды (рис. 19). Но такое серьезное название не должно пугать тех, кто хочет улучшить полив своего огорода, – форсунка очень проста в изготовлении.

Рис. 19. Форсунка-автомат:

1 – штуцер (труба ½˝), 2 – корпус (труба ¾˝), 3 – клапан (∅16 мм), 4 – шайба (2 шт., ∅16 мм), 5 – пружина, 6 – гайка М6, 7 – шток (сталь)

Потребуется две трубки длиной по 60–100 мм: одна ¾˝, другая ½˝. На первой делается пропил 6 × 10 мм точно по диаметру трубы. В пропил вставляется Т-образный шток с резьбой М6 на длинном конце. На шток устанавливается клапан и фиксируется гайкой через пружину и шайбу. Для подсоединения шланга на трубе ½˝ нарезаются конические проточки. После этого одна труба вставляется в другую и скрепляется сваркой. Необходимо обратить внимание, чтобы шток встал точно по продольной оси. Форсунка готова. Остается только пришлифовать клапан к седлу (открытый конец трубки ¾˝) и отрегулировать положением гайки усилие поджатия клапана, соответствующее минимальному рабочему давлению.

При высоком давлении в трубопроводе форсунка будет орошать большую площадь, при низком – несколько меньшую, но распыление воды будет всегда качественным.

Вышеописанную универсальную распылительную головку (см. рис. 15) можно успешно использовать с довольно простым штоком-дождевателем (рис. 20). Он представляет собой переносную стойку-водовод, на верхушке которой закреплена дефлекторная насадка с регулируемой высотой положения конуса по отношению к выходному отверстию струи. Эта позволяет регулировать расход воды, дальность и качество ее рассеивания, получать мелкие капли вплоть до водяной пыли. Стойка служит опорой насадки и одновременно пропускает через себя воду, которая подается по шлангу от вентиля на трубопроводе оросительной сети. Представляет она собой водопроводную трубу, в нижний конец которой вварен или ввинчен заостренный наконечник, а сбоку приварена площадка-педаль. Верхний конец трубы заглушают пробкой и приваривают к нему муфту с трубной резьбой, на которую навинчивают тройник [14] Если наружный диаметр трубы соответствует внутреннему диаметру тройника, то можно обойтись без сварки и нарезать резьбу прямо на верхнем конце трубы. Но заглушить нижний сегмент все же желательно. . Средний вывод последнего оснащают патрубком для подключения водопроводного шланга. В верхний конец тройника вворачивают еще один патрубок, на который навинчивают корпус дефлекторного распылителя. Стойку заглубляют в почву нажатием ноги на педаль.

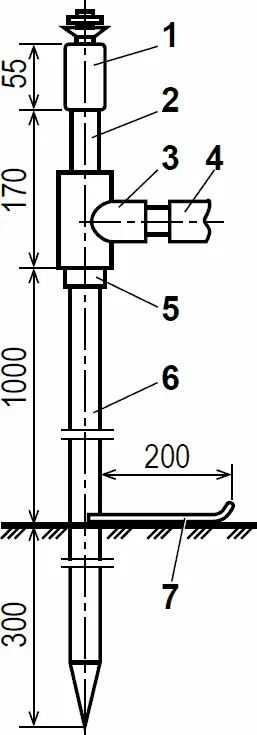

Рис. 20. Переносной шток-дождеватель:

1 – распылительная насадка; 2 – патрубок; 3 – тройник; 4 – шланг; 5 – муфта; 6 – стойка; 7 – педаль

Основной конструктивный элемент установки – распылительная насадка. Она состоит из корпуса (рис. 21, а ), конуса (рис. 21, б ) и пластинки-держателя. Последнюю выполняют из металлической полоски толщиной 1,0–1,5 мм, длина пластины 40 мм, высота 4 мм, оба конца обрублены под углом 60°.

Корпус изготавливают из бронзы или другого не подверженного коррозии металла. Кромки входной части водовыпускного отверстия корпуса выполняют плавного очертания или снимают фаску под углом 45°, после чего тщательно шлифуют. В верхней части конуса устраивают вырез шириной 1,5 мм, в который вставляют пластину-держатель и припаивают. При этом следует соблюдать соосность выходных отверстий насадки и конуса при монтаже на корпусе.

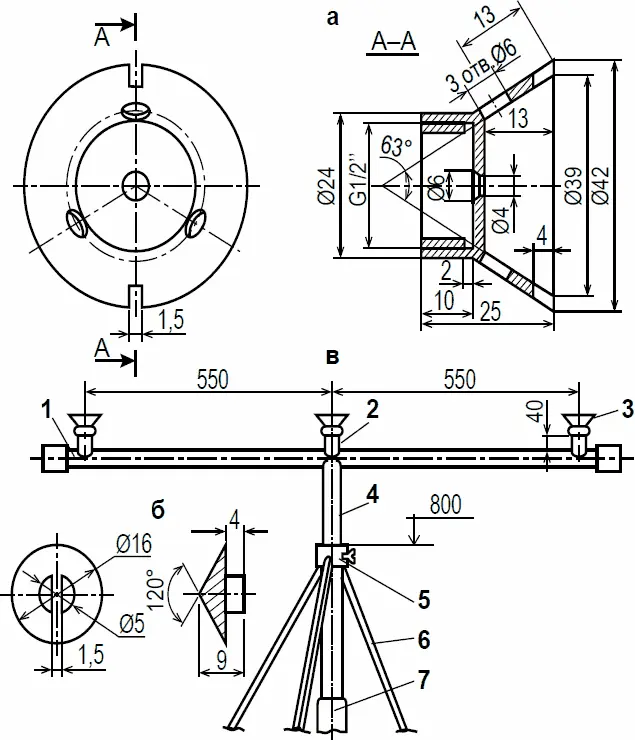

Рис. 21. Консольная дождевальная установка:

а – конусная дефлекторная насадка; б – конус; в – общий вид ( 1 – консольное дождевальное крыло; 2 – патрубок; 3 – насадка; 4 – вертикальная подводящая труба; 5 – кольцо с винтом; 6 – металлические прутки треножника; 7 – шланг)

Расстояние от острия конуса до водовыпускного отверстия должно равняться диаметру этого отверстия. Для сброса воды, скапливающейся в конической части корпуса, в последнем сверлят три отверстия диаметром 4–6 мм. Внутри цилиндрической части корпуса выполняют резьбу для навинчивания насадки на патрубок (рис. 21, в ), по которому подается вода. На консольном дождевальном крыле крепят три насадки. Концы дождевального крыла закрывают заглушками или заваривают. Подводящую трубу устанавливают в кольце, приваренном к пруткам треножника. Диаметр этих прутков 10–16 мм, но вместо них можно использовать стальные уголки 20 × 20 мм. Патрубки для навинчивания на них насадок изготавливают из водопроводной трубы ∅½˝, подводящую трубу и дождевальное крыло – из трубы ∅¾˝. К подводящей трубе присоединяют шланг. Для установки дождевального крыла на требуемой высоте подводящую трубу перемещают в кольце и закрепляют винтом в нужном положении.

Такая дождевальная установка с одной позиции орошает 10 м 2огорода и более в зависимости от напора воды.

В засушливое лето даже на тех дачных или садовых участках, где есть централизованное водоснабжение, нередко возникают проблемы, связанные с нехваткой воды для полива растений. Что уж говорить о местах, где выручают лишь колодцы или скважины: здесь требуется немало ежедневных усилий, чтобы напоить пересыхающую землю.
