Юрий Подольский - Сооружаем системы орошения, полива, дренажа и колодцы

Рис. 13. Распылитель воды огородный РВО-8:

1 – винт; 2 – контргайка; 3 – кронштейн; 4 – крыльчатка дефлектора; 5 – корпус

Очень похожую конструкцию легко сделать самостоятельно. Для этого понадобится отрезок водопроводной трубы длиной 2 м. С одного конца на ней делают кольцевые проточки под шланг, а с другого нарезают резьбу. Трубу сгибают под прямым углом, как показано на рис. 14. Чтобы сопло распылителя было направлено вертикально вверх, трубу приваривают (или крепят иным способом) к массивной металлической пластинке.

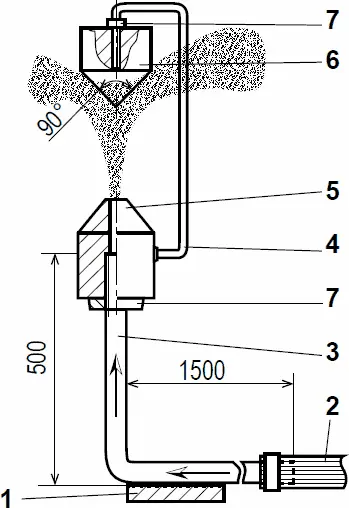

Рис. 14. Самодельный дефлекторный дождеватель:

1 – опора (металлическая пластина); 2 – шланг; 3 – труба; 4 – кронштейн; 5 – сопло; 6 – конус-опрыскиватель; 7 – контргайки

Из металла вытачивают два конуса. Нижний конус должен иметь сквозное отверстие диаметром 8–10 мм, в верхнем (дефлекторе) делают отверстие с резьбой и крепят контргайкой на кронштейне из проволоки ∅5 мм. Нижний конус навинчивают на трубу и фиксируют с помощью гайки. Верхний конус необходимо отшлифовать, что позволит получить распыление воды в виде мельчайших капель. Регулировать высоту дефлектора можно, накручивая его по резьбе кронштейна.

Теперь рассмотрим конструкцию более совершенной дефлекторной распылительной головки. Сделать ее тоже не составит труда, если у вас есть доступ к токарному станку. Выточить ее можно из стали, но лучше – из цветного металла, чтобы не ржавела. Головка состоит из корпуса, шайбы с отверстиями и подвижного дефлектора в форме конуса с осью [12] Вместо такой специально выточенной детали можно использовать подходящий по длине болт М6 с конической головкой. (рис. 15).

В центре решетчатой шайбы выполнено отверстие с резьбой, в которое вворачивается ось конуса дефлектора. С наружной стороны шайба имеет дюймовую резьбу для ввинчивания в корпус. Это же резьбовое отверстие корпуса служит и для навинчивания собранной головки на водовод той или иной дождевальной установки [13] Такую головку можно крепить непосредственно на водопроводную трубу с проходным диаметром 1˝ или, уменьшив диаметр внутреннего отверстия корпуса и диаметр решетчатой шайбы – ¾˝. Для крепления к трубе ½˝ потребуется изготовить переходник. . Дефлектор можно выточить одной деталью вместе с осью и регулировочной рукояткой, с помощью которой удобно регулировать зазор, или навинтить его на резьбовую шпильку М6. В последнем случае конус фиксируется контргайкой, которая заодно будет регулировочной рукояткой.

При подаче воды в распылитель она проходит сквозь перфорацию в перегородке, попадает в зазор между головкой винта и корпусом насадки и распадающимся на капли веером летит на землю. Чтобы вода распылялась более равномерно, по кругу на нижней стороне конусной головки можно проточить 3–4 концентрические канавки. Они будут закручивать струйки воды.

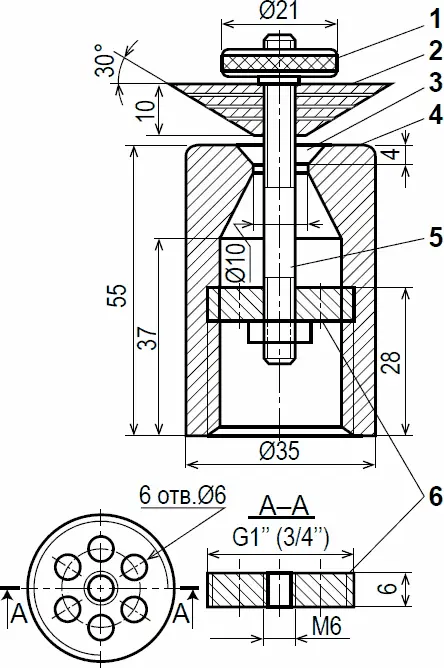

Рис. 15. Универсальная распылительная головка для дождевальной установки:

1 – регулировочная рукоятка с накаткой; 2 – конус; 3 – корпус; 4 – отверстие для выхода струи воды; 5 – ось; 6 – решетчатая шайба

Если же доступ к станочной базе отсутствует, можно взять отрезок дюймовой трубы и нарезать внутри резьбу с двух сторон. Снизу в резьбу вворачивают заранее подготовленную втулку с отверстиями, а сверху – заглушку с просверленным отверстием для оси дефлектора. Роль дефлектора вместе с осью может исполнять болт М6 с потайной головкой.

В любом случае качество распыления легко отрегулировать вручную. Для этого достаточно немного ввинтить или вывинтить ось конуса, соответственно уменьшив или увеличив размер щели, через которую вода вырывается наружу.

Роторный распылитель воды для полива сада, который будет работать от любой водопроводной сети, можно сделать и следующим образом. В его корпусе на подшипниках установлена сантехническая поворотная водопроводная втулка. Снизу к ней подводят воду от бака или насоса, а сверху устанавливают крестовину с тремя распылителями: два щелевых – на согнутых резиновых или пластиковых трубках по бокам, и один дефлекторный – сверху (рис. 16). Последний поливает территорию вблизи распылителя, а два первых – более отдаленные участки. Когда в тройник поступает вода, он начинает вращаться от реактивной силы струи. Такой распылитель можно устанавливать на треногу высотой до 2 метров.

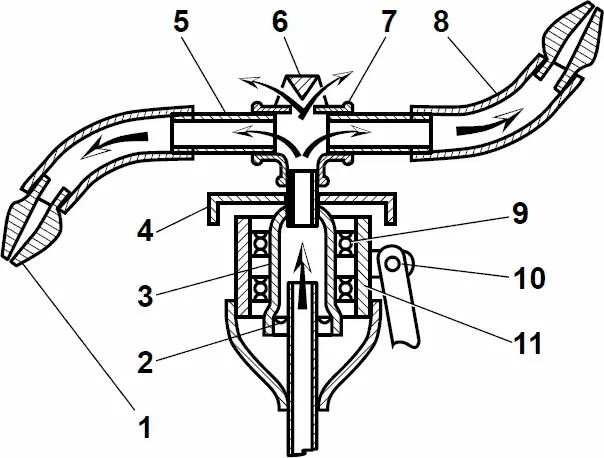

Рис. 16. Самодельный распылитель для полива дождеванием:

1 – щелевой распылитель; 2 – сальник; 3 – поворотная водопроводная втулка; 4 – защитный колпак; 5 – трубка; 6 – конус распылителя; 7 – тройник; 8 – резиновая трубка; 9 – шарикоподшипник; 10 – элемент крепления к треноге; 11 – корпус

Для орошения небольших участков вполне достаточно простейшей самодельной насадки, надеваемой на шланг, который подсоединяют к водопроводу (рис. 17).

Рис. 17. Дождевальная насадка:

1 – шланг; 2 – трубка; 3 – банка с крышкой; 4 – цементная обмазка

Отрезок металлической трубки подбирают с таким расчетом, чтобы его конец, срезанный под углом 30°, плотно входил в резиновый шланг. Другой конец этой трубки обрезают под углом 60°.

Затем потребуется жестяная банка, например из-под растворимого кофе. В центре ее донышка просверливают отверстие диаметром 8–10 мм, а на боковой стороне вырезают овал с таким расчетом, чтобы по касательной к окружности банки в него можно было просунуть тупой конец трубки. Затем верхнюю часть банки (вместе с крышкой) обмазывают густозамешанным цементным раствором (1 стакан сухого цемента, 1 стакан чистого песка и немного воды, добавляемой постепенно). Толщина слоя обмазки должна быть не менее 2–4 см. Прорезь вместе с вставленной в нее трубкой также обмазывают тем же цементным раствором по контуру.

Насадку обматывают марлей и пальцами хорошенько разминают обмазанные места ее с тем, чтобы поверхность изделия стала гладкой и обтекаемой.

Выдержав насадку в течение недели сначала в мокрой тряпке (два-три дня), а затем в воде, ее надевают на шланг. Она даст хорошую воронкообразную струю, распадающуюся на мелкие капельки по окружности диаметром 2–3 м (в зависимости от напора в водопроводной сети). Увлажнение получится равномерным, без размывов.
