А.В.Флеров Ю.А.Шеманов - ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

Пайка латунью позволяет соединять небольшие детали. По технологии она аналогична пайке филиграни в ювелир­ном деле.

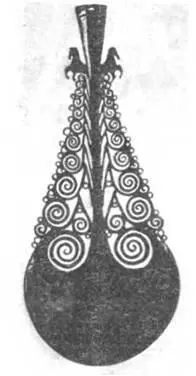

На рис. 84 изображена сечка. Декоративные элементы, идущие вдоль стержня, к которому крепится ручка, при­паяны латунью.

При изготовлении некоторых изделий пайка является решающей операцией. Например, при ковке ключей к боль­шим секирным замкам и т. п.

84. Кованая сечка ( XVIII в.)

При изготовлении изделия делается эскиз изделия в натуральную величину. В эскизе предусматриваются места соединения элементов с учетом технологической возмож­ности их изготовления. Для изделий, подлежащих пайке латунью, употребляется сталь с низким содержанием углерода (полоса или квадрат). Материал круглого сечения не идет для этих целей, так как детали из этого материала имеют малую плоскость соприкосновения. Металл нагревают, и на шпераках изготовляют по шаблону элементы. Подгонка элементов друг к другу и к основному стержню должна производиться с большой тщательностью. Для этих целей используется слесарный инструмент: ножовка по металлу, различные напильники.

Все детали собирают и крепят к основному изделию с помощью стальной проволоки (биндра). Поскольку при пайке латунью флюсом служит бура, то перед закладкой в горн изделие посыпают смоченной бурой, чтобы бура пристала к изделию. Затем изделие закладывают в горн. Закладка должна производиться осторожно. Нельзя самим изделием раздвигать угли. Кочергой в горне подготавливают подстилку из угля, так, чтобы между горновым отверстием и изделием его должно быть достаточно. С боков под­гребают уголь (при этом не допускают, чтобы комочки угля попали на изделие — это может привести к сдвигу элементов) и включают дутье. Дутье должно быть слабое. Это необходимо для того, чтобы разные по массе и вели­чине детали могли равномерно прогреться и флюс равно­мерно растекся.

При пайке простых изделий с малым числом соедине­ний можно пользоваться прутком латуни. Когда металл нагреется до красного каления, концом латуни касаются мест соединения. Плавка латуни сопровождается зеленым цветом пламени горна. В это время ни в коем случае нельзя изделие передвигать. Нужно выключить горн и дать остыть изделию. После пайки изделие очищают от флюса металлическими щетками или отбеливают в слабых раство­рах серной кислоты.

Изделия большой сложности, как, например, сечку, паяют на металлическом листе (или полосе), на котором их собирают, связывая биндрой, затем посыпают бурой. В местах соединения раскладывают припой (кусочки латуни) и производят пайку. Вместо кусочков латуни удобно поль­зоваться опилками латуни, которые должны быть чистыми, без примесей. Для очистки латунных опилок достаточно провести над ними магнит, чтобы удалить железные включения.

При изготовлении более мелких изделий с тонким сечением элементов используют глину с небольшим добав­лением соли. Изделие собирают и, как в первых двух случаях, скрепляют проволокой, но не стальной, а латун­ной. Мокрое изделие посыпают бурой, замазывают глиной с солью и помещают в горн. В этом случае дутье также должно быть слабым, чтобы равномерно высушить и про­греть глину. Когда глина высохнет, можно постепенно увеличивать дутье до тех пор, пока в мелких трещинах глины не появится расплавленная латунь. Пока глина была сырая, латунная проволока исполняла роль биндра. Когда глина высохла и сама стала скреплять элементы, проволока расплавилась и выполнила роль припоя.

После того как припой расплавился, нужно выключить горн. Через некоторое время изделие с глиной можно опустить в воду для того, чтобы глина отпала. После пайки изделие очищают от флюса и обрабатывают напильником.

После пайки неровности обрабатывают напильником и оксидируют.

§ 6. ТЕРМИЧЕСКАЯ ОБРАБОТКА (ЗАКАЛКА И ОТПУСК)

Назначение закалкизаключается в том, чтобы придать изделию высокую твердость и прочность. Однако при закалке с повышением твердости сталь становится более хрупкой.

Для закалки изделия нагревают до высокой температуры, а затем быстро охлаждают в специальных охлаждающих средах. В зависимости от режима закалки одна и та же сталь получает различные структуры и свойства. Для полу­чения наилучших результатов изделие равномерно нагревают до температуры 740 — 850°С и затем быстро охлаждают до 400 — 450°С. Скорость охлаждения должна быть не менее 150°С в секунду, т. е. охлаждение должно произойти в течение всего 2 — 3 с. Дальнейшее охлаждение, ниже 300°С, может протекать при любой скорости, так как полученная при закалке структура достаточно устойчива и скорость дальнейшего охлаждения на нее не оказывает влияния.

В качестве охлаждающих сред чаще всего употребля­ются вода и трансформаторное масло. Скорость охлажде­ния в воде больше, чем в масле. При температуре воды 18°С скорость охлаждения достигает 600°С в секунду, а в масле — до 150°С в секунду.

Для придания изделию большей твердости закалку производят в проточной воде. При охлаждении горячей поковки в стоячей воде между водой и поковкой возникает слой пара, который изолирует нагретую поковку от охлажда­ющей среды. Поэтому во избежание этого пользуются проточной водой.

Иногда для повышения закаливающей способности в воду добавляют поваренную соль (до 10%) или серную кислоту (до 10-12%).

Нагрев изделия выше критической точки придает метал­лу крупнозернистое строение, а это приводит к нежела­тельным последствиям: короблению, деформации и появ­лению трещин. К этому же приводит и быстрое охлаждение.

При закалке инструментов применяются закалочные печи, которые делятся на камерные, или пламенные, где изде­лие нагревается открытым пламенем; электрические муфель­ные; печи-ванны, представляющие собой тигли, наполнен­ные расплавами солей, например хлористым барием.

Нагревание в ваннах наиболее удобно, вследствие того что температура ванны всегда постоянная и закаливаемый инструмент не может нагреться выше этой температуры. Кроме того, нагрев в жидких средах идет в два раза быстрее, чем в воздушной среде, а в расплавленном метал­ле — в четыре раза быстрее. Например, для закалки мелких стальных изделий используют расплавленный свинец. Мел­кие заготовки погружают в ванны и сверху кладут древес­ный уголь, который при горении на поверхности свинца создает восстановительное пламя — свинец не окисляется. Чтобы свинец не оседал на стальных изделиях, их смазывают мучным клейстером с поваренной солью.

В табл. 14 приведены составы закалочных солевых ванн.
