Таблица 14

Состав солевой, нагревающей среды (массовая доля, %)

Температура плавления, °С

Температура практического применения, °С

Калиевая селитра

55

137

150-500

Нитрат натрия

45

Хлористый натрий

28

500

540-870

» кальций

72

» натрий

44

663

700-870

» калий

56

» натрий

100

808

850-1100

» барий

100

960

1100-1350

При нагревании инструмента в муфелях применяются следующие режимы.

1. Изделия загружают в холодную печь. Нагревают постепенно, вместе с печью. Время нагрева продолжи­тельное, но температурное напряжение, возникающее в изде­лиях, наименьшее.

2. Изделия загружают в печь, нагретую до заданной температуры, и прогревают при этой температуре. Время нагрева здесь меньше, но температурные напряжения больше, чем при предыдущем режиме.

3. Изделия загружают в печь, температура которой выше необходимой для закалки, в процессе нагрева температуру снижают до заданной. В этом случае скорость нагрева высокая, но и напряжение, возникающее в изделиях, очень велико.

4. Изделия загружают в печь, температуру которой непрерывно поддерживают выше необходимой. Изделия нагревают до заданной температуры, но ниже температуры печи. Это наиболее форсированный режим, напряжение достигает максимальных величин.

В последнее время для нагрева под закалку применяют токи высокой частоты. Закаливаемую деталь помещают в специальный индуктор, по которому пропускают ток высокой частоты, и деталь очень быстро нагревается до необходимой температуры.

После закалки необходимо произвести отпуск.Он смяг­чает действия закалки, повышает вязкость и уменьшает хрупкость и твердость изделия. Кроме того, отпуск устраняет или снижает напряжение, вызванное закалкой.

Для определения температуры отпуска очень часто до сих пор пользуются цветами побежалости. Если очищен­ное от окалины стальное изделие нагревать, то начиная с температуры 220°С на нем образуется тонкая пленка оксидов железа, придающая изделию различные цвета — от светло-желтого до серого. С повышением температуры или увеличением времени пребывания изделия при данной температуре оксидная пленка утолщается и цвет ее из­меняется.

В табл. 15 приведены температуры нагрева и соответ­ствующие им цвета побежалостей.

Таблица 15

Температура нагрева, °С

Цвет побежалости

Температура нагрева, °С

Цвет побежалости

220

Светло-желтый

285

Фиолетовый

230

Желтый

300

Темно-синий

240

Темно-желтый

325

Светло-синий

255

Коричневый

330

Серый

265

Коричнево-красный

Цвета побежалости одинаково появляются как на сырой, так и на закаленной стали.

При отпуске закаленных инструментов применяют два способа.

1. Поверхность закаленного инструмента хорошо от­шлифовывают мелкой шкуркой и затем нагревают. По мере того как температура нагрева повышается, на чистой поверхности инструмента появляются цвета побежалости. Когда появится нужный цвет и, следовательно, изделие будет нагрето до определенной температуры, его быстро охлаждают в воде. За цветами нужно следить вниматель­но, некоторые из них, как, например, светло-красный, сменяются быстро.

2. При закалке многих инструментов, например чеканов, штихилей, резцов, молотков и т. д., требуется, чтобы закаленной была только рабочая часть, а сам инструмент оставался незакаленным, сырым. В этом случае инструмент нагревают немного выше режущего (рабочего) конца до требуемой температуры, после чего охлаждают в воде только рабочую часть, а место выше рабочей части остается горячим. Быстро вынув инструмент из воды, зачищают рабочую часть (шкуркой или трением о землю). Теплота, оставшаяся в неохлажденной части, поднимает температуру охлажденного конца, и после появления на нем нужного цвета побежалости инструмент окончательно охлаждают.

При закалке инструмента с двумя концами, например кирки, молотка и т. д., трудность заключается в том, что в изделии только два рабочих конца должны быть закалены, а середина должна быть незакаленной. Закалку производят за один нагрев. Изделие равномерно нагревают до нужной температуры и в воду опускают в первую очередь конец, имеющий меньшую массу, т. е. тот, кото­рый может быстрее охладиться. При охлаждении в воде конца только рабочей части нужно внимательно следить за нагретым вторым концом, чтобы он не охладился. Быстро вынув первый конец и зачистив его шкуркой, второй (только рабочую часть) погружают в воду. При этом следят за цветами побежалости первого конца; когда появляется нужный цвет, снова опускают первый конец в воду, второй быстро зачищают и следят за цветами на втором конце. При появлении нужного цвета также замачивают в воде. Так, периодически меняя положе­ние концов, изделие остужают.

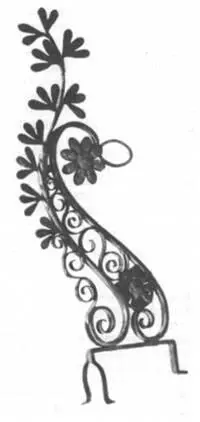

85. Железный кронштейн ( XVII в.)

86. Декоративный эле­мент с использовани­ем скручивания и горновой сварки

Запас температуры должен оставаться в средней части инструмента, поэтому при закалке пользуются клещами с узкими губками. Большие плоскости холодных губок клещей отбирают теплоту в зоне прикосновения. Для закалки более мелких изделий можно использовать клещи с массивными губками, изделие в этом случае нагревают вместе с клещами. Прием с клещами применяется при местном отпуске, когда в каком-то участке стального закаленного изделия нужно сделать отверстие, а его твердость не позволяет это сделать. Для этого берут клещи нужного размера, нагревают их до красного или светло-красного каления и захватывают металл в зоне будущего отверстия.

За отпуском металла можно следить по цветам побежалости. Этот прием используется при отпуске тонких сталь­ных изделий — кос, пил и т. д.

Температура отпуска и цвета побежалости для некото­рых инструментов приведены в табл. 16.

В процессе нагрева стальных изделий происходит их окисление и обезуглероживание. Получение на поверхности окалины идет за счет образования оксидов железа.

Образование на поверхности ркалины приводит к угару металла, искажению геометрической формы изделий, умень­шению теплопроводности, что понижает скорость нагрева изделия. Кроме того, повышается твердость и затрудняется механическая обработка. Окалина удаляется с изделий либо механическим, либо химическим путем (травлением).

Таблица 16

Температура

отпуска, °С

Цвет побежалости

Название инструмента
