• не менее 500 мм над плоской кровлей;

• не менее 500 мм над коньком кровли при расположении трубы на расстоянии до 1,5 м от конька;

• не ниже конька кровли при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька;

• не ниже линии, проведенной от конька вниз под углом 10° к горизонту, при расположении дымовой трубы на расстоянии более 3 м от конька.

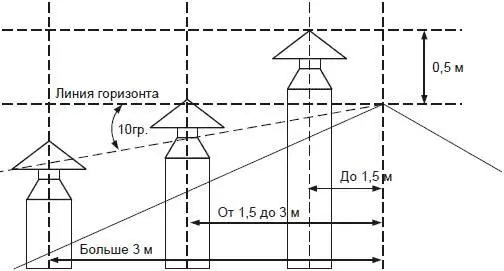

Варианты размещения металлических дымоходов над кровлей показаны на рис. 3.43.

Рис. 3.43. Варианты размещения металлических дымоходов над кровлей

Дымоход необходимо приподнять на 500 мм выше верхней точки всех пристроек к отапливаемому зданию. Дымоходы на зданиях с кровлями из горючих материалов нужно выводить выше конька крыши на 1–1,5 м. При расчете возвышения дымохода также следует учесть наличие стоящих рядом более высоких зданий или сооружений.

Порядок монтажа дымохода типа «сэндвич»

Рассмотрим пример монтажа двухконтурной системы дымоходов [23]. Элементы монтируют снизу (от отопительного агрегата) вверх, причем внутреннюю трубу вставляют внутрь предшествующей, а наружную трубу одевают на предыдущую, что препятствует попаданию влаги на минераловатный утеплитель. Для лучшей герметизации труб желательно выбрать герметик с рабочей температурой не менее 1000 °C. Места стыков труб и других изделий (тройники, отводы и т. д.) нужно скрепить хомутами. На каждые два метра дымохода необходимо устанавливать кронштейн крепления к стене, а тройник должен иметь опорный кронштейн. Дымоход печи не должен иметь горизонтальных участков длиной более 1 м.

3.4.3. Правила эксплуатации дровяных печей

В качестве топлива рекомендуется применять дрова твердых пород древесины, которые обеспечивают ровное спокойное пламя [24]. Твердая древесина (береза, дуб, ясень, бук и т. п.) дает хороший жар и медленно сгорает. Менее плотная древесина мягких и хвойных пород (сосна, ель, тополь и липа) дает больше огня, но меньше углей и тепла.

Предпочтительнее березовые дрова, т. к. в процессе сгорания они выделяют много тепла и минимальное количество угарного газа, но дают большое количество сажи. Ольха и осина, наоборот, имеют способность выжигать сажу из дымохода. Дрова из лиственницы также выделяют много тепла, они быстро нагревают массив печи и поэтому их расход гораздо меньше, чем березовых. Однако после сгорания такие дрова выделяют большое количество угарного газа, что требует очень внимательного отношения при манипуляциях с воздушной заслонкой.

Поленья не должны быть мелкими, длина их должна составлять от 2/3 до 3/4 ширины топочного отверстия.

Свежесрубленные дрова будут плохо гореть, сильно дымить и способствовать образованию конденсата в трубе. Для розжига желательно использовать бумагу, бересту, смоляные лучины. Это позволит удалить холодный воздух из дымохода, создать тягу и обеспечить температуру воспламенения дров 300–350 °C. В холодное время, если печь долго не использовали, растопку лучше начинать при открытой задвижке летнего хода. После воспламенения в топку необходимо положить сухие поленья.

Дрова должны быть высушены в течение 1–2 лет и иметь максимальную влажность 15 %. При топке сырыми дровами потеря теплоты сгорания может достигать по данным финских источников 34–57 %. Кроме того, печь быстро засоряется сажей. Часть теплоты, выделяемая при сгорании топлива, расходуется на выпаривание воды, содержащейся в нем. Теплота, затраченная на выпаривание воды, теряется с выходящим в трубу паром. Желательно иметь дрова примерно одинаковой толщины (5-10 см) и влажности, чтобы они сгорали с одинаковым разрывом во времени. В противном случае бывает, что несгоревшие одиночные головешки отбирают больше тепла, чем дают, т. к. до полного их сгорания трубу не закроешь.

Максимальная теплоотдача печи достигается при двух топках в сутки (утром и вечером). Когда на улице тепло, топят один раз. Топочную дверку во время топки желательно открывать как можно реже. При ее открывании в топку попадает большое количество воздуха, не участвующего в горении, который охлаждает печь.

Чтобы печь работала долго и не требовала чистки, не сжигайте в ней мусор, особенно полимеры; гнилые и мокрые дрова; дерево, покрытое лаком или краской; бумагу и картон. Возникающие во время горения этих материалов вещества оседают на стенках печи и многократно увеличивают риск пожара и засоряют окружающую среду.

Внимание!

Нельзя топить дровяную печь углем и коксом.

При эксплуатации дровяной печи запрещается:

• растапливать печь легковоспламеняющимися или горючими жидкостями, пиротехническими веществами;

• использовать для растопки спирт, бензин, растворители и подобные им вещества, поскольку при этом возникает угроза взрыва или теплового удара вследствие резкого подъема температуры;

• применять каменный уголь, кокс, торф, жидкие и газообразные виды топлива;

• бросать в топку бытовые отходы, изделия из пластмассы и прочих материалов, которые могут привести к загрязнению окружающей среды и возникновению огня в дымоходе вследствие его загрязнения;

• поливать чугунные дверки с огнеупорным стеклом и без него водой во время эксплуатации или когда они находятся в нагретом состоянии во избежание растрескивания стекла или самой дверки;

• удалять сажу из дымового канала путем выжигания;

• топить печи во время проведения в помещении массовых мероприятий;

• перекаливать печь;

• топить печь в стадии строительства здания, когда нет проектного теплового контура. При этом, как правило, происходит перетапливание печи и ее разрушение;

• протапливать печь в зимнее время с открытой задвижкой прямого хода. В этом случае попытка протопить помещение приводит к перетапливанию печи, неравномерному прогреву стенок и разрушению печи.

Не рекомендуется:

• эксплуатировать печь при неисправности кладки топки и дымового канала;

• класть в топку поленья, превышающие длину топки, топить поленьями диаметром более 150 мм;

• оставлять без присмотра растопленную печь;

• допускать, чтобы топливо продолжало гореть ночью, когда некому следить за огнем.

3.5. Комбинированная система отопления загородного дома

Система отопления загородного дома с помощью дровяной каменки HARVIA WKM3 HARVIA M3 и отопительной конвекционной дровяной печи производства Словакии должна работать вместе с тремя электрическими конвекторами мощностью по 2 кВт каждый. Это важно особенно зимой, когда вы приезжаете в дом, в котором минусовая температура. В условиях Северо-Запада России бывает, что температура в неотапливаемом доме опускается до -15 °C. В этом случае для быстрого нагрева помещений включают электрические конвекторы и растапливают печи. Когда во время протопки помещения его температура достигнет +15…+18 °C, конвекторы отключают, и дальше температуру повышают за счет сжигания дров.
