3.3.4. Нагревательная фольга для теплого пола

В конструкциях теплых полов реализованы самые современные технологии. Примером может быть использование вместо нагревательного кабеля нагревательной фольги на деревянном основании [15] (рис. 3.30).

Рис. 3.30. Рулон нагревательной фольги

Нагревательная фольга Fenix EcoFilm производится компанией Flexel (Шотландия), входящей в Fenix Group Holding (Чехия) и нашла применение для подогрева полов с ламинированным или деревянным напольным покрытием.

В фольге Fenix Ecofilm нагревательным элементом служат тончайшие полоски из токопроводящего резистивного гомогенизированного графита. Этот материал разработан в лабораториях фирмы Flexel в сотрудничестве с учеными и специалистами шотландских университетов и производится по особой технологии. Черные токопроводящие полоски наносятся на тонкий, гибкий и прозрачный полимер с выраженными диэлектрическими свойствами (рис. 3.31). Напряжение 220 В подается по медным проводникам, к которым подключены нагревательные элементы. Получившаяся конструкция ламинируется сверху и становится электрически изолированной.

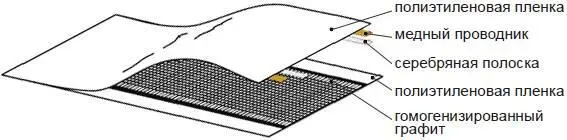

Рис. 3.31. Устройство нагревательной фольги Fenix EcoFilm

Нагревательная фольга Fenix EcoFilm поставляется в рулонах и нарезается по мере необходимости. Нагревательная фольга Fenix EcoFilm выпускается с различной удельной мощностью, что позволяет удовлетворить широким условиям применения. Возможность нарезки нагревательной пленки позволяет установить систему обогрева в помещениях практически любой конфигурации. Толщина самой нагревательной фольги очень мала (менее 0,5 мм).

При установке системы теплый пол в загородных домах или при наличии деревянных перекрытий с лагами между ними необходимо обеспечить качественную теплоизоляцию (рис. 3.32). Для этого поверх лагов наносится основание для пола. В остальном конструкции теплого пола для деревянных и бетонных перекрытий идентичны. Выравнивание поверхности пола в данном случае не требуется.

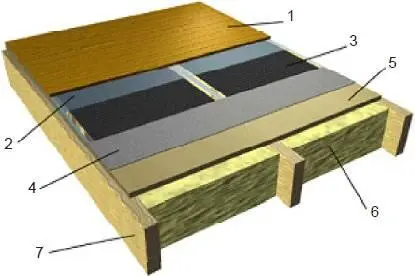

Рис. 3.32. Конструкция теплого пола с нагревательной фольгой на деревянном основании: 1 – напольное покрытие (ламинат, паркетная доска); 2 – теплоизоляция (ISOVER, ORSIL, ROTAfLeX и т. п.); 3 – фольга ECOFILM F608-F 615 (80-150 Вт/м2); 4 – подложка (пробка 2 мм); 5 – основание пола (гипсокартон, фанера 22 мм и т. п.); 6 – термоизоляция (ISOVER, ORSIL, ROTAFLEX и т. п.); 7 – деревянная несущая конструкция пола (лаги)

Система «теплый пол» на основе нагревательной фольги Fenix Ecofilm F практически не влияет на высоту пола, поскольку толщина теплоизоляции, служащей также подложкой для ламината, составляет всего 2 мм, как и для стандартной подложки под ламинат. Для обустройства системы «теплый пол» под ламинат сегодня на рынке России можно купить нагревательную фольгу Fenix EcoFilm F 608 с удельной мощностью 80 Вт/м2 и Fenix Ecofilm F 615–150 Вт/м2 (табл. 3.2) [16]. Fenix EcoFilm F 608 обеспечивает подогрев пола до комфортной температуры (поверхность пола не кажется холодной). Fenix EcoFilm F 615 прогревает поверхность сильнее. В условиях средней полосы лучше выбрать фольгу Fenix EcoFilm F 615 с удельной мощностью 150 Вт/м2. Ширина нагревательной фольги Fenix EcoFflm F составляет 60 см, ширина греющей части – 50 см. Пассивные полоски шириной 5 см расположены по краям с целью улучшения диэлектрических свойств нагревательной пленки и могут использоваться для удобства монтажа.

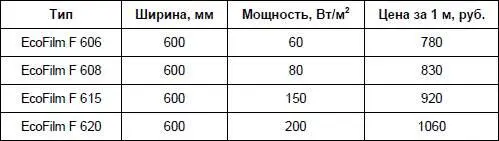

Таблица 3.2. Характеристики и цена некоторых типов нагревательной фольги Fenix EcoFilm

3.3.5. Приборы управления для систем электрического обогрева деревянного пола

При устройстве системы «теплый пол» для обогрева деревянного пола следует обязательно предусмотреть контроль температуры в воздушной подушке 7 (см. рис. 3.25). Для управления системой обогрева деревянного пола применяют специальные электронные термостаты (например, OTD-1999H, OCD2-1999H1 и OJ Electronics производства Дании), которые должны иметь датчики температуры воздуха и пола и ограничивать температуру воздушной подушки на уровне не более +40 °C (рис. 3.34). Технические характеристики этих термостатов приведены в прил. П3.2.

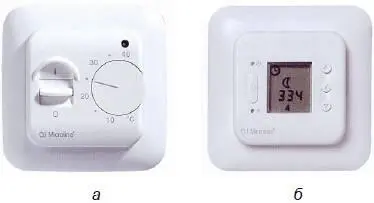

Рис. 3.34. Термостаты OTD-1999H (а) и OCD2-1999H1 (б) производства OJ Electronics (Дания)

Терморегуляторы OTD-1999H и OCD2-1999H1 позволяют ограничивать максимальную и минимальную температуру теплого пола при заданной температуре воздуха. Это обеспечивает защиту нагревательного элемента, пола или потолка от чрезмерного перегрева (например, при устройстве теплого пола в домах с перекрытиями из дерева).

3.3.6. Расчет стоимости комплекта «Теплый пол» для деревянного пола

При выборе комплекта теплого пола желательно обращаться к квалифицированным специалистам. Вопросами установки теплого пола в деревянных домах занимается, в частности, ООО «БЭТ СПб» (г. Санкт-Петербург) [17].

Быстро оценить стоимость комплекта "Теплый пол" можно самостоятельно в режиме on-line по адресу в Интернете: http://bet.spb.ru/calc.php (рис. 3.35). Для расчета стоимости достаточно указать характеристики помещения, предназначенного для установки теплого пола. Калькулятор подберет оптимальный комплект, состоящий из нагревательного кабеля необходимой мощности для вашей площади обогрева, термостата и монтажных аксессуаров. В результате вы получите стоимость теплого пола и сможете сразу отправить заявку компании ООО « БЭТ СПб».

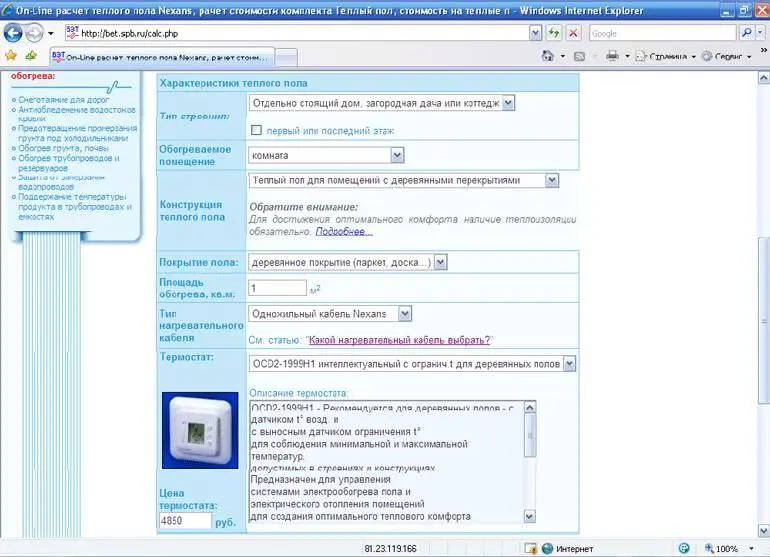

Рис. 3.35. Калькулятор стоимости комплекта «Теплый пол» ООО «БЭТ СПб» в режиме on-line-вычислений для деревянного коттеджа

Замечание

Данный расчет дает только предварительную оценку затрат на оборудование системы "Теплый пол". За дополнительной консультацией необходимо обратиться к менеджерам компании.

Замечание

Калькулятор стоимости комплекта "Теплый пол" ООО "БЭТ СПб" производит вычисления не только для деревянного коттеджа, но и для городской квартиры в многоэтажном доме.

3.3.7. Рекомендации специалистов

Если вы заранее спланируете обогрев помещения с помощью системы электрического «теплого пола», то можно сэкономить, не укладывая электрокабель или маты в местах, где будет размещена мебель.
