Саморегулирующиеся кабели избавлены от указанного недостатка [10]. Здесь в качестве нагревательного элемента выступает специальная полимерная матрица (рис. 3.19). Этот кабель двухжильный, но обе жилы токопроводящие. Между ними находится специальный полимерный материал, который и выполняет функции нагревательного элемента. Преимущество такой схемы кроется в работе полимерной матрицы, сопротивление которой сильно зависит от температуры. Если какой-либо участок кабеля перегревается, его сопротивление резко увеличивается, в результате снижается сила тока и, соответственно, тепловыделение. Такой эффект возникает только в месте перегрева, в то время как остальной кабель по-прежнему продолжает работать как обычно. Саморегулирующийся кабель стоит в несколько раз дороже резистивного.

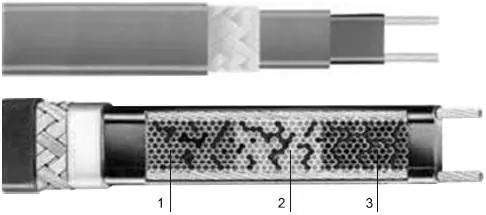

Рис. 3.19. Устройство и принцип работы саморегулирующегося кабеля: 1 – температура внешней среды увеличивается, связи разрываются и мощность уменьшается до минимума; 2 – температура снижается, число связей увеличивается, мощность увеличивается; 3 – если среда холодная, устанавливается максимальное число связей, мощность становится максимальной

Материал напольного покрытия для таких систем подогрева подходит практически любой, вплоть до паркета (правда, толщиной не более 20 мм). Толщину теплоизоляции можно снизить до 5-10 мм при увеличении мощности системы на 15–20 %. Не забывайте, что перед установкой системы «теплый пол» необходимо рассчитать теплопотери помещения. Мощность системы без аккумулирования тепла должна превышать расчетную величину на 5-10 %.

Следует учесть, что нагревательную секцию, как правило, укладывают на расстоянии 10–20 см от стен на свободную от мебели площадь (рис. 3.20). Следовательно, при использовании теплого пола в качестве основной системы отопления необходимо из общей площади обогрева вычесть площадь необогреваемых зон. Допустим, площадь помещения составляет 14 м2, а свободная площадь равна 10 м2. При основном отоплении потребуется мощность 1,8 кВт, при комфортном подогреве пола – 1,2 кВт.

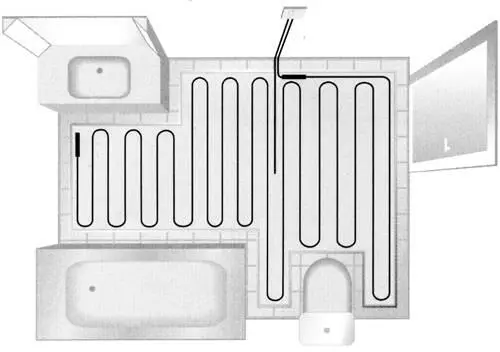

Рис. 3.20. Схема укладки теплого пола: кабель укладывается на свободную от мебели и стационарного оборудования площадь

Шаг укладки нагревательного кабеля зависит от удельной мощности системы обогрева и вычисляется по формуле:

Шаг укладки = 100xS/L,

где шаг укладки, см; S – фактическая площадь, на которую укладывается нагревательная секция, м2; L – длина секции, м (указывается в паспорте секции).

Приведенный расчет очень прост, на практике приходится учитывать нюансы:

• первые и последние этажи зданий;

• большую площадь остекления (зимние сады, эркеры, балконы);

• ограждающие конструкции с недостаточной теплоизоляцией (тонкие стены, балконы и т. п.),

• покрытие пола специальными материалами с большой толщиной или высокой теплоемкостью (толстые плиты мрамора или гранита и т. п.).

Во всех этих случаях необходимо увеличивать мощность системы, а также проводить дополнительный теплотехнический расчет.

3.2.4. Стоимость теплого пола

Чтобы получить представление о стоимости теплого пола, в прил. П3.3 в качестве примера приведены цены компании «Сантехника для дома» (г. Москва) [11]. По разным оценкам стоимость устройства одного квадратного метра электрического теплого пола составляет от 600 до 1000 руб. В комплект входит кабель, монтажная лента для его фиксации и регулятор с датчиком. Монтаж системы составляет 30 % от стоимости оборудования.

Демонтаж старого пола (если необходимо) обойдется в 100150 руб./м2, стяжка – 200–300 руб./м2, укладка покрытия (например, плитки) – 500 руб./м2.

Сегодня в магазинах продаются кабели, терморегуляторы, лента, широкий ассортимент теплоизолирующих материалов и смесей для стяжки пола. Казалось бы, купи и делай. Однако обустроить систему обогрева совсем не просто. Хотелось бы предостеречь наших читателей от возможных ошибок: не рискуйте, доверьте это непростое занятие специалистам. В производстве теплых полов наиболее известными являются фирмы: "Теплолюкс" (Россия), Nixian (Норвегия) и Devi (Швецария).

3.2.5. Технология укладки кабельного теплого пола

Все системы электрического кабельного обогрева, независимо от назначения, будь то комфортный обогрев пола (теплый пол) или полное отопление помещения, монтируются по одному принципу. На рис. 3.21 приведены варианты монтажа нагревательного кабеля производства ООО «Национальный комфорт» (http://komfort74.ru/teplypol/vstagku).

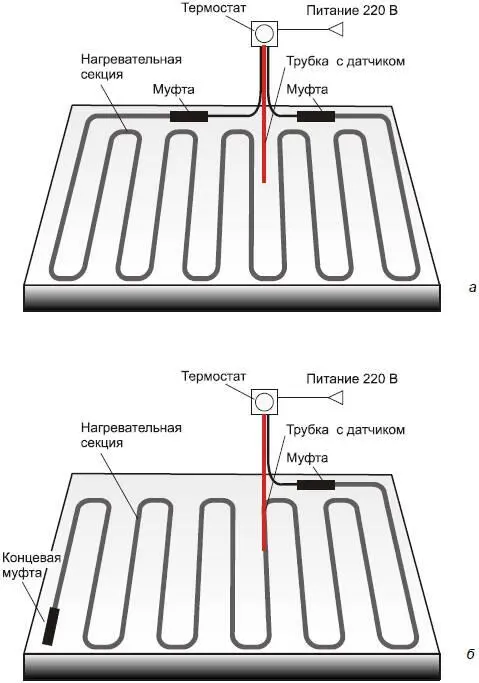

Рис. 3.21. Варианты укладки нагревательного кабеля теплого пола: а – в стяжку на основе одножильных секций; б – универсальный теплый пол Green Box и теплый пол БНК на основе двужильных секций

В купленном комплекте теплого пола обычно имеется подробная инструкции по его установке. Известно несколько способов укладки нагревательного кабеля.

Например, при одном нагревательный кабель укладывают между двумя бетонными подушками во время двух рабочих операций, а при другом способе кабель заливают бетоном в процессе одной рабочей операции, при этом толщина пола может быть примерно на 3 см меньше, чем при предыдущем способе. При втором способе в качестве первого нижнего бетонного слоя используют специальную фольгированную пленку, которая позволяет избежать контакта нагревательного кабеля с теплоизоляцией.

Рассмотрим, в качестве примера, порядок монтажа кабельного теплого пола DEVI за одну рабочую операцию [12].

1. Подготовить в стене место для установки терморегулятора. Выбираем место установки терморегулятора теплого пола. Терморегулятор может быть установлен на стене в любом удобном месте на любой высоте. При установке систем обогрева пола в помещениях с повышенной влажностью терморегулятор выносят в сухое помещение. После выбора места установки терморегулятора производится подводка к этому месту электропитания и делается штроба под токоведущий провод нагревательного кабеля и провод термодатчика.

2. Вдоль стен установить полистирольный теплоизолятор толщиной 1 см.

3. На бетонную плиту уложить теплоизолятор толщиной не менее 2 см.

4. Уложить специальную фольгированную пленку. Стыки между отдельными полосами пленки, уложенной внахлест, необходимо склеить клейкой лентой.

5. Уложить монтажную ленту Devifast.

6. Уложить и закрепить на монтажной ленте нагревательный кабель (рис. 3.22). Расстояние между линиями кабеля определяет требуемую мощность системы подогрева.
