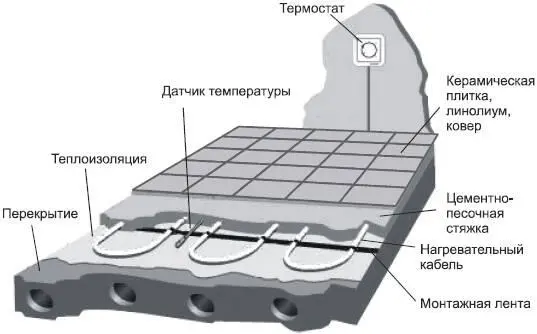

Рис. 3.16. Типовая конструкция «теплого пола»

3.2.2. Системы управления для электрического обогрева терморегуляторы для теплого пола

Для управления электрическими системами отопления, системами комфортного подогрева пола, а также другими электрическими отопительными приборами, как правило, применяют термостаты (терморегуляторы).

Электронные термостаты автоматически поддерживают заданную температуру путем включения/выключения нагрузки (нагревательного элемента системы отопления) в зависимости от показаний датчика температуры, учитывая также влияние дополнительных источников тепла (солнце, бытовые электроприборы и т. п.).

Термостаты для теплого пола с датчиком температуры пола или(и) воздуха, в зависимости от функциональных возможностей, подразделяют на следующие группы:

• терморегуляторы с режимом экономии электроэнергии, позволяющие существенно снизить энергозатраты на отопление. Температура воздуха или теплого пола в помещении может быть понижена на 2–8 °C на период времени, когда нет необходимости поддерживать комфортный режим;

• терморегуляторы для теплого пола с ограничительным датчиком, позволяющие ограничивать max и min температуру теплого пола при заданной температуре воздуха. Ограничение температуры, кроме того, защищает нагревательный элемент, пол или потолок от чрезмерного перегрева (например, для деревянных построек);

• термостаты, совмещенные с программируемым таймером. Температура помещения поддерживается под управлением таймера, автоматически обеспечивающего режим понижения температуры для экономии электроэнергии. Таймер может быть запрограммирован на индивидуальные понижающие периоды: день, ночь и т. д.;

• интеллектуальные программируемые терморегуляторы для теплого пола поддерживают функции адаптации и определения расхода тепла, имеют встроенное реле времени с ЖК-дисплеем для программирования автоматического чередования режимов теплового комфорта и экономии энергии. Пользователю нет необходимости высчитывать, сколько времени понадобится для достижения нужной температуры, термостат " ознакомится" с помещением и сам рассчитает необходимое время. Функция определения расхода тепла позволяет рассчитать экономический эффект от вновь заданных программ (значений температур) и выбрать оптимальный режим работы.

В прил. П3.2 приведены основные модели терморегуляторов для теплого пола компании OJ Е1ес1хошс8 (Дания). Все термостаты, кроме OEC-1991H, имеют режим экономии электроэнергии, позволяющий существенно снизить энергозатраты на отопление.

3.2.3. Выбор типа теплого пола

При выборе вида теплого пола необходимо решить для себя: основная ли это будет система отопления или только комфортный подогрев. Если обогрев предназначен только для повышения температуры пола, то понадобится напольный датчик, который монтируется в специальном углублении между петлями нагревательного кабеля. В случае, если система отопления основная, она должна обогревать еще и помещение, то потребуется датчик воздуха, измеряющий температуру в помещении. Если необходимо, чтобы система отопления зимой обогревала помещение, а летом служила для подогрева пола, то придется установить датчики обоих типов.

Необходимо выяснить характер и особенности помещения, где планируется установить "теплый пол". Узнать у электрика, обслуживающего ваш район, достаточно ли электрической мощности для установки теплого пола. Выяснить у специалистов 1) насколько "умный" термостат необходим для вашего проекта; 2) какой вид теплоизоляции можно уложить в помещении, исходя из толщины существующего пола, его покрытия и наличия порогов дверей; 3) какой вид нагревательного кабеля доступен по цене.

Прояснив для себя эти вопросы, вы должны определить, можно ли увеличить толщину пола, т. к. стандартный теплый пол "Теплолюкс" подразумевает устройство стяжки не менее 3 см. Если вы не можете или не хотите увеличивать толщину пола, то следует выбрать комплект "Теплолюкс Мини". Заметим, что теплый пол "Теплолюкс" может функционировать как система комфортного подогрева пола и как основная система отопления.

При выборе теплого пола необходимо соблюдать рекомендации по установочной мощности системы [9]. Оптимальными для наших условий являются следующие: 80-100 Вт/м2 для помещений с постоянным пребыванием людей (комната, кухня, коридор и т. п.), при этом температура пола не должна превышать 27 °C; 100–120 Вт/м2 для помещений с кратковременным пребыванием людей (ванная, туалет, дорожки вокруг бассейна и т. п.), при этом температура пола не должна превышать 32 °C.

Нагревательный кабель должен иметь удельную мощность не более 17 Вт/м, причем увеличение этого параметра нежелательно, а шаг укладки не должен превышать 20 см (рис. 3.17).

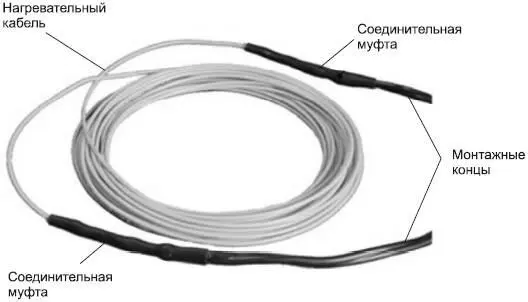

Рис. 3.17. Кабель электрического теплого пола

Нагревательные кабели по принципу выделения тепла разделяют на два вида: резистивные и саморегулирующиеся. Основной элемент резистивного кабеля – нагревательная жила, большая часть проходящей через нее электроэнергии преобразуется в тепло. Резистивный кабель может быть как одножильным, так и двухжильным. Одножильный кабель – это самый простой вариант электрического теплого пола. В этом случае внутри кабеля по всей длине располагается только нагревательная жила, покрытая слоем изоляции и оплеткой. Так как ток может протекать только в замкнутой цепи, то, подключив один конец такого кабеля к электрической сети, бухту провода нужно раскатать по всей поверхности пола и вернуть второй конец кабеля в первоначальную точку для подключения.

Двухжильный кабель состоит из нагревательной и токопроводящей жил (рис. 3.18). Уровень электромагнитного излучения двухжильного кабеля значительно ниже, чем одножильного. Его величина соответствует предельно низким уровням электромагнитных излучений и лежит ниже уровня ПДН (предельно допустимая норма СНиП) для человека в 300 (!) раз. Этот кабель идеально подходит для обогрева таких помещений, как детские комнаты, спальни и кухни.

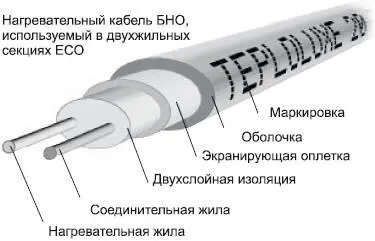

Рис. 3.18. Устройство двухжильного нагревательного кабеля

У резистивных кабелей есть один существенный недостаток. Если нагревательный провод будет иметь плохой контакт со стяжкой или поверхность пола сверху будет заставлена мебелью, то это может привести к перегреву кабеля и выходу его из строя.
