3.1.2. Определение количества конвекторов

Для того чтобы узнать оптимальное количество конвекторов для загородного дома, необходимо рассчитать потребность в тепле и теплопотери. При этом тепловые параметры каждой комнаты подсчитывают отдельно, и для нее определяют требуемое количество конвекторов.

Количество и мощность конвекторов определяют исходя из объема помещения, которое будет обогреваться. При выборе конвектора вначале оценивают его необходимую мощность, принимая во внимание, что на 1 м3 должно приходиться не менее 30 Вт, что соответствует 90 Вт на 1 м2 для потолка высотой 3 м. Если необходимо отапливать помещение не кирпичного дома, то желательно увеличить теплоотдачу до 100 Вт на 1 м2 или больше.

Для расчетов обычно принимают необходимую мощность для обогрева 1 м3 помещения исходя из его типа [3]:

• 20 Вт/м3 – для помещений с хорошей теплоизоляцией (по энергосберегающим стандартам скандинавских стран);

• 30 Вт/м3 – дома с утеплением стен и перекрытий, стеклопакетами на окнах;

• 40 Вт/м3 – слабо изолированные дома;

• 50 Вт/м3 – плохо изолированные здания.

Если приобрести более дорогостоящие конвекторы, например компании Siemens, то можно снизить расчетную теплоотдачу до 53 Вт на 1 м2 (при условии нормальной теплоизоляции) для потолка высотой 3 м. В этом случае лучше взять конвектор с запасом из расчета 60 Вт на 1 м2. Высокая стоимость конвекторов компании Siemens объясняется тем, что она в отличие от других производителей, применяет более дорогостоящие материалы с хорошей теплоотдачей (рис. 3.5).

Рис. 3.5. Конвектор Siemens Comfort. Comfort 2NC6 042 4L

Основная техническая характеристика конвектора – его мощность. Минимальная мощность современного прибора – 250 Вт, максимальная – 2,5 кВт при весе 6–8 кг и толщине не более 7 см. Для приблизительной оценки мощности конвектора можно воспользоваться формой, помещенной на сайте интернет-магазина haz.ru (http://www.haz.ru/statija/konvvib.shtml). В любом случае, исходя из сделанного расчета, можно подобрать конвекционный обогреватель, округляя полученный результат до ближайшего в большую сторону по мощности модели конвектора.

Пример

Для основного нагрева дома площадью в 75 м2 и высотой 2,5 м (объем 75x2,5 = 187,5 м3) слабо изолированного дома, т. е. с потребностью 40 Вт/ куб. м. необходимо 40x187,5 = 7500 Вт. Таким образом, можно разместить на этой площади три конвектора мощностью по 2,5 кВт. Если взять конвекторы мощностью 2,5 кВт модели NEOCLIMA Comforte L2,5 ЭВНА2,5/230C2(м) стоимостью 3300 руб, то общая стоимость покупки конвекторов составит 9900 руб.

Замечание

Для расчета точной стоимости конвекторов необходимой вам мощности можно воспользоваться калькулятором рас/IS чета стоимости конвектора на сайте ООО "Комфорт" (http://energy-market.ru/catalogue/convectors/).

3.1.3. Выбор модели конвектора

Стоимость конвекторов зависит от многих факторов и в первую очередь от технических характеристик. Например, представленные на рынке конвекторы Comfort Siemens (Германия) обойдутся отечественному потребителю от 3390 до 5050 руб., а конвекторы General (Япония) – от 1650 до 3240 руб.

Современные тепловые электрические конвекторы имеют множество модификаций. Стандартные модели электрических конвекторов различаются по форме (длинные и низкие, квадратные, высокие), месту положения (настенные и напольные электрические конвекторы) и другим параметрам. Встречаются также специальные брызгозащищенные электрические конвекторы для ванных комнат.

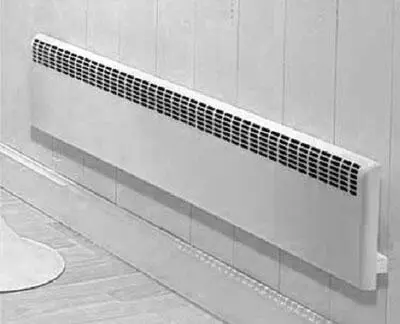

Все присутствующие на рынке конвекторы можно условно разделить по размерам на две группы: высокие (высота 40–45 см) и узкие, длинные (плинтусные, высота 15–20 см) (рис. 3.6). Первая группа имеет более высокотемпературные ТЭНы. За счет существенного подогрева и высоты конвектор создает тягу как в обычной печной трубе, которая значительно увеличивает теплообмен, из-за этого длина его незначительна.

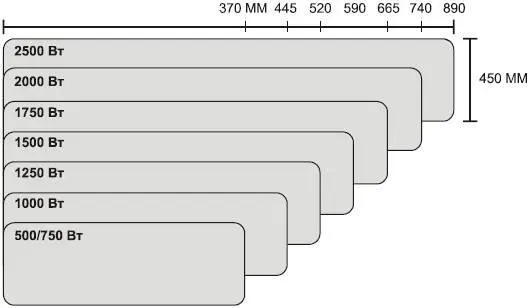

Рис. 3.6. Размер конвекторов фирмы Atlantic в зависимости от мощности прибора

Плинтусные конвекторы удобны для установки под низкие окна, витражи. Температура нагревательного элемента несколько ниже, к тому же теплообмен на единицу длины ТЭНа меньше, т. к. нет эффекта тяги. Однако из-за того, что нагревательный элемент протяженнее, длина конвекторов доходит до 2,5 м. Эффективность по обогреву помещения у этих конвекторов не хуже, чем у высоких. Преимуществом плинтусных конвекторов специалисты считают более равномерный прогрев помещения. К их недостаткам можно отнести то, что не всегда удается найти место для их установки из-за большого количества мебели и различных домашних предметов в помещении.

При выборе конвектора следует обратить внимание на тип его нагревательного элемента. В современных конвекторах встречаются нагревательные элементы трех типов: ленточные, трубчатые и монолитные [4].

Нагревательный элемент ленточного типа или типа "стич" (от английского stitch – шить, стегать) представляет собой тонкую пластину (ленту) из диэлектрического материала, густо "прошитую" хромоникелевой нитью таким образом, что с обеих сторон образованы петли (рис. 3.7). Токопроводящая нить покрыта специальным изолирующим лаком, и ее рабочая температура довольно высока. Игольчатый нагреватель характеризуется минимальной тепловой инерцией нагрева. Он остывает практически моментально. Заметим, что конвекторы с незащищенной нитью накаливания не подходят для влажных помещений. Степень защиты у приборов с игольчатыми нагревателями не выше IP21 (см. прил. П3.Т), т. к. нет защиты от брызг и стекающей воды. Зато они самые дешевые в производстве.

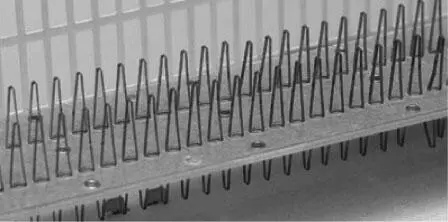

Рис. 3.7. Нагревательный элемент игольчатого типа

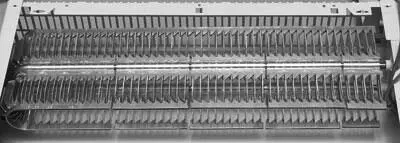

Трубчатые электронагреватели, или ТЭНы, представляют собой металлическую трубку, заполненную кварцевой, керамической или магниевой засыпкой. Точно по центру электрического изолятора (сердцевины ТЭНа) проходит токопроводящая нихромовая нить определенного сопротивления для передачи необходимой удельной мощности на поверхность ТЭНа. Для лучшей конвекции тепла на поверхности трубки закреплено алюминиевое оребрение, по-другому еще называемое рефлектором или диффузором (рис. 3.8). Причем конфигурация и расположение рефлекторов на поверхности трубки могут варьироваться. Развитое оребрение обеспечивает более интенсивную теплопередачу от нагревателя к воздуху и усиливает конвекцию.
