Рис. 2.37. Солнечная батарея с опорной конструкцией системы электроснабжения Naps BigPack 390 Вт/1,3 кВт

• интегрированный.

Соединенные с сетью системы могут быть элементом конструкции здания. Более того, интеграция в здание может быть отличным способом улучшить архитектуру здания и показать, что конструктивные элементы здания также могут выполнять функцию генерации электричества. Для таких применений разрабатываются и изготавливаются специальные конструкции.

2.8.4. Выбор фотоэлектрической системы

Перед выбором фотоэлектрической системы необходимо произвести ее расчет. Под расчетом солнечной электростанции подразумевается определение номинальной мощности солнечных модулей, их количество, емкость АКБ, мощность инвертора и контроллера заряда-разряда [28].

Число солнечных модулей следует выбирать, исходя из количества потребляемой энергии, площади крыши вашего дома (или любой подходящей площадки, необходимой для размещения солнечных модулей), а также из стоимостных показателей.

Для аккумулирования энергии необходимы необслуживаемые аккумуляторные батареи герметизированного типа, специально предназначенные для "глубоких циклов" заряда-разряда.

При выборе инвертора следует посчитать всю суммарную нагрузку приборов, которые будут подключены, и затем прибавить к полученному результату как минимум 30 % полученной мощности, потому, что, например, компрессорный холодильник в момент запуска потребляет мощность в 12 раз, а глубинные насосы в 3–4 раза больше паспортной мощности. После этого выбирают модель инвертора для получения напряжения 220 В.

Помимо этого в расчете необходимо учесть район расположения, существующие подводки, если они имеются, общую площадь дома, количество помещений, тип применяемых электроприборов, наличие отопления и горячего водоснабжения.

Укажите суммарную максимальную мощность всех электроприборов и примерное время работы каждого электропотребителя (табл. 2.6).

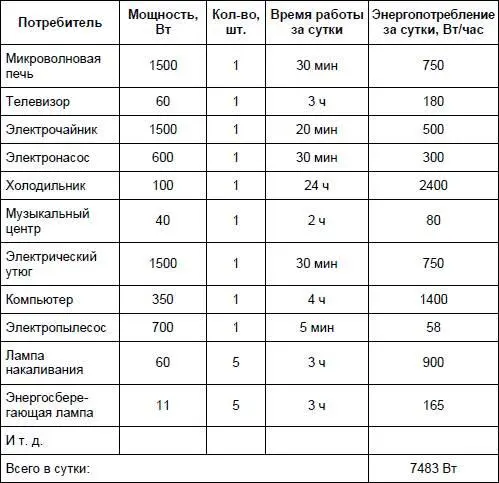

Таблица 2.6. Примерное энергопотребление некоторыми бытовыми приборами

Мощность каждого потребителя, измеряемая в ваттах, указана в паспорте изделия.

Развернутый пошаговый расчет солнечной станции можно найти, например, на сайтах по адресу в Интернете:

• http://www.akatel.ru/stat/metodika.php – методика расчета фотоэлектрических систем. ООО «АКАТЭЛ».

• http://www.solarhome.ru/ru/pv/pvsizing.htm – расчет фотоэлектрической системы. Интернет-магазин сайта «Ваш Солнечный Дом».

Расчет системы состоит из четырех основных этапов:

1. Определение нагрузки и потребляемой энергии.

2. Определение значений необходимой мощности инвертора и емкости аккумуляторной батареи.

3. Определение необходимого количества фотоэлектрических модулей исходя из данных по приходу солнечной радиации в месте установки системы.

4. Расчет стоимости системы.

Такой расчет имеет смысл, если вы специалист в данном вопросе и собираете солнечную электростанцию из комплектующих различных фирм, чтобы удешевить свою покупку.

В реальности многие фирмы продают комплекты солнечных электростанций различной мощности и комплектации, которые предназначены для конкретных целей. Входящие в комплект составляющие уже проверены и подобраны для работы и позволяют получить требуемые параметры солнечной электростанции.

2.8.5. Система энергоснабжения Naps BigPack для загородного дома

Компания «Мульти Вуд» (г. Санкт-Петербург, http://www.multiwood.ru/doc/solar_systems.htm) предлагает на рынке России в виде комплекта готовую систему энергоснабжения Naps BigPack для загородного дома. В продаже имеется несколько вариантов различной комплектации и цены:

• система электроснабжения Naps BigPack 390/1,3kW (NP130GKx3) 390 Вт/12 В, АБ 690 А·ч (115 А·ч/12 Вх6), инвертор-контроллер 1,3 кВт 12 В – 230 В, АБ не включены (270 тыс. руб.);

• система электроснабжения Naps BigPack 520/2,3kW (NP130GKx4) 520 Вт/12 В, АБ (AGM) 600 А·ч/24 В (200 А·ч/12 Вх6), инвертор-контроллер 2,3 кВт 24 В – 230 В, АБ не включены (330 тыс. руб.);

• система электроснабжения Naps BigPack 780/2,3kW (NP130GKx6) 780 Вт/12 В, АБ (AGM) 800А·ч/24В (200А·ч/12Вх8), инвертор-контроллер 2,3 кВт 24В – 230В, АБ не включены (430 тыс. руб.);

• система электроснабжения Naps BigPack 520/3,5kW (NP130GKx3) 520Вт/12В, АБ (AGM) 600А-ч/48У (200А·ч/12Вх12), инвертор-контроллер 3,5 кВт 48В – 230В, АБ не включены (370 тыс. руб.);

• система электроснабжения Naps BigPack 1040/3,5kW (NP130GKx8) 1040Вт/12В, АБ (AGM) 600А-ч/48У (200А·ч/12Вх12), инвертор-контроллер 3,5 кВт 48В – 230В, АБ не включены (530 тыс. руб.).

Компания "Мульти Вуд" также поставляет на российский рынок солнечные батареи производства финской фирмы Naps Systems для автономных резервных систем энергоснабжения загородных домов. Предлагаемые солнечные батареи успешно опробованы в СевероЗападном регионе России.

Рассмотрим в качестве примера систему электроснабжения Naps BigPack 390 Вт/1,3 кВт. Технические характеристики системы:

• Энергоэффективность системы – 1,6 кВт/день.

• Энергетический потенциал аккумуляторных батарей – 8,3 кВт·ч.

• Мощность – 390 Вт.

• Солнечная батарея – NP130GK (3x130 Вт).

• Конструкции крепления модулей – на стене или кровле.

• Инвертор-контроллер – Studer C 1612 S/ 1,3 кВт.

• Studer удаленный дисплей – RCC-01 20 м кабель.

• Studer кабельный щит – CFC-01.

• Аккумуляторная батарея (АБ) – открытого типа 690 А·ч (115 А·ч/12 Вх 6).

• Температура эксплуатации и хранения – от -40 до +50 °C.

• Гарантия качества – 25 лет.

Примечание

Электрические характеристики измерены при стандартных условиях: энергетической освещенности 1 кВт/м и температуре 25 °C.

2.8.6. Солнечная электростанция для небольшого загородного дома компании «Солнечная энергия»

Следует отметить и отечественные разработки в области использования солнечной энергии, которые сегодня не уступают зарубежным, в частности компании «Солнечная энергия», г. Москва. Компания производит системы автономного энергообеспечения, предназначенные для электрификации жилых загородных домов, коттеджей и дач (http://suntechnology.ru/solnechnye_elektrostancii.php).

Комплект № 4 солнечной электростанции компании "Солнечная энергия" предназначен для небольшого энергообеспечения загородного домика и работы домашних бытовых электроприборов, электроинструмента и холодильника.

Этот комплект обеспечивает автономную работу: домашних бытовых электроприборов, электроинструмента, энергосберегающих ламп и холодильника группы А.

Суммарная нагрузка подключаемых одновременно электроприборов не должна превышать 1500/3000 Вт и зависит от мощности инвертора.

Солнечные батареи системы следует, как правило, устанавливать на южную сторону крыши, под углом 40–60° к горизонту, обеспечив свободную циркуляцию воздуха под ними; для естественного охлаждения достаточно щели 5-10 см (рис. 2.38).
