• Гибридный контроллер заряда с функцией широтно-импульсного модулирования тока заряда и возможностью подключения солнечных батарей.

Возможна комплектация гибридным ветро-солнечным контроллером заряда с инвертором (преобразователем постоянного напряжения в переменное) с выходной номинальной мощностью 500 Вт и синусоидальной формой выходного напряжения, к которому подключаются ветрогенератор и солнечная батарея.

Дополнительно поставляются две гелевых аккумуляторных батареи емкостью 150–200 А·ч (не входит в цену).

Технические характеристики FD2.7-500:

• Номинальная мощность – 500 Вт при скорости ветра 8 м/с.

• Номинальное напряжение – 24 В.

• Диаметр ветроколеса – 2,5 м.

• Начальная рабочая скорость – 2 м/с.

• Расчетная рабочая скорость – 8 м/с.

• Максимальная безопасная скорость ветра – 35 м/с.

• Метод вывода из-под ветра – автоматический.

• Частота вращения – 400 об./мин.

• Материал покрытия – алюминиевый сплав.

• Материал лопастей – пластик, армированный стекловолокном.

• Максимальная мощность и номинальное напряжение солнечных батарей – 220 Вт, 24 В.

• Максимальная мощность нагрузки постоянного тока контроллера – 600 Вт.

• Рекомендуемые аккумуляторы – 12 В, 200 А·ч, 2 шт.

Ветроустановка обладает высокой надежностью конструкций: мачты, лопастей, электрической схемы, построенных на материалах, применяющихся в авиастроении. Контроллер заряда имеет два входа: для ветроустановки и для солнечных батарей. Это позволяет легко превратить вашу ветроустановку в ветросолнечную станцию.

Контроллер имеет два выхода для нагрузки постоянного тока напряжением 24 В. Один выход автоматически подключает нагрузку при наступлении темноты, поэтому может быть использован как автомат для включения уличного освещения (датчиком освещения служит солнечная батарея, подключенная к контроллеру). Второй выход оснащен таймером и может работать после включения от 1 до 8 ч (время выставляется с дискретностью в 1 ч).

Стоимость ветроэлектрической установки FD2.7-500 47 000 руб. Дополнительные комплектующие: АБ в комплекте – 33 000 руб., гибридный инвертор – 500 руб., солнечный модуль – 26 000 руб.

Ветроэлектрическая станция FD3.0-1000 (SWG-1000)

Работа ветроэнергетических установок FD3.0-1000 начинается уже при скоростях ветра 2–2,5 м/с, что актуально для средней полосы России (рис. 2.27). Мощность ветрогенератора находится в кубической зависимости от скорости ветра.

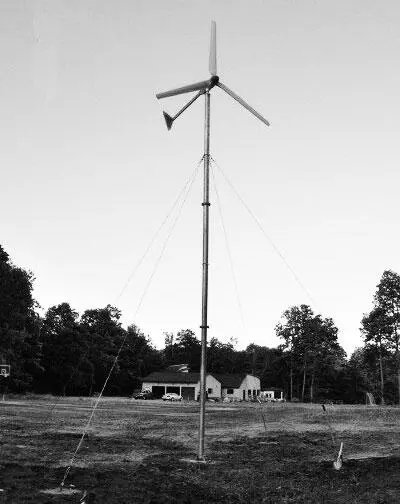

Рис. 2.27. Ветроэлектрическая станция FD3.0-1000 (SWG-1000)

Технические характеристики FD3.0-1000:

• Номинальная мощность – 1 кВт при скорости ветра 9 м/с.

• Номинальное напряжение – 48 В.

• Диаметр ветроколеса – 2,7 м.

• Начальная рабочая скорость – 2 м/с.

• Расчетная рабочая скорость – 9 м/с.

• Максимальная безопасная скорость ветра – 35 м/с.

• Метод вывода из-под ветра – автоматический (механически).

• Частота вращения – 400 об./мин.

• Материал покрытия – алюминиевый сплав.

• Материал лопастей – пластик, армированный стекловолокном.

• Рекомендуемые аккумуляторы – 12 В 200 А·ч, 4 шт.

Комплект ветроэлектрической установки FD3.0-1000:

• Трехлопастное ветроколесо диаметром 2,7 м с флюгерным устройством ориентации на ветер.

• Трехсекционная мачта высотой 8 м с тросовыми растяжками.

• Синхронный трехфазный ветрогенератор с возбуждением от постоянных магнитов и выходной мощностью 1 кВт при скорости ветра 9 м/с.

• Контроллер заряда с функцией широтно-импульсного модулирования тока заряда и с балластной нагрузкой (воздушный нагреватель).

Как опция возможна комплектация гибридным ветро-солнечным контроллером заряда с инвертором (преобразователем постоянного напряжения в переменное) с выходной номинальной мощностью 1000 Вт и синусоидальной формой выходного напряжения, к которому подключаются ветрогенератор и солнечная батарея.

Отдельно поставляются четыре гелевых аккумуляторных батареи емкостью 150–200 А·ч (не входит в цену).

Ветроустановка FD3.0-1000 обладает высокой надежностью конструкций: мачты, лопастей, электрической схемы, построенных на технологиях, применяющихся в авиастроении. Возможные варианты: АБ в комплекте – 66 000 руб., гибридный инвертор – есть, свободно стоящая башня – нет.

2.7. Термогенераторы

В XXI веке, как ни удивительно, не забыта дровяная печь в качестве источника электроэнергии. В реальных природных условиях, где нет ни ветра, ни солнца, ни возможности доставки дизельного топлива, альтернативой может стать печь, дающая не только тепло, но и электроэнергию по законам термопары. Нужно заметить, что в России в конце XIX века производились цилиндрические печи с термопарами. Печь топилась дровами и выдавала напряжение 40 В [23]. В северных широтах получение электроэнергии из тепла печи имеет ряд преимуществ по сравнению с ветряками, солнечными батареями и дизельными генераторами.

Через более чем 100 лет, уже в XXI веке, компания "Термофор" наладила серийное производство небольшой дровяной отопительноварочной печи со встроенным электрогенератором, который преобразует тепловую энергию горящего в печи топлива в электрическую энергию (рис. 2.28) [24].

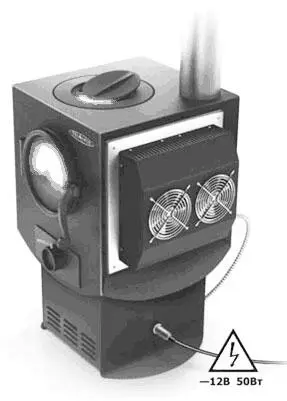

Рис. 2.28. Дровяная отопительная печь, дающая электричество

Во время работы современной энергопечи по прямому назначению, т. е. в процессе отопления или приготовления пищи, печь генерирует постоянный ток напряжением 12 В и мощностью не менее 50 Вт. Стоимость энергопечи в различных торговых фирмах различна: в компании «Криотерм» (г. Санкт-Петербург, www.kryotherm.ru) 29 500 руб., а в специализированном магазине 138 000 руб.

Технические характеристики энергопечи компании " Криотерм":

• Электрическая мощность при напряжении 12 В – 50 Вт.

• Время приведения в действие – не более 0,3 ч.

• Максимальный объем отапливаемого помещения – 50 м3.

• Мощность тепловая – 4 кВт.

• Масса – 58 кг.

• Размеры – 370x500x620 мм.

• Объем топки – 41 л.

• Диаметр дымохода – 80 мм.

Условия эксплуатации: на открытом воздухе и в помещении, при температуре от -45 до +45 °C. Сроки эксплуатации при соблюдении инструкции не менее 10 лет.

При современном уровне развития энергосберегающих технологий эта мощность обеспечивает весь необходимый для цивилизованной жизни набор электрических устройств. Разработка проекта осуществлена компанией "Термофор" совместно с компанией "Криотерм".

По результатам лабораторных и полевых испытаний электрогенератор печи выходит на стабильный режим через 6–8 минут после зажигания топлива в печи.
