В качестве примера рассмотрим семейство отечественных ветроэнергетических установок "Бриз-5000" производства НПО "Электросфера" [19].

Ветроустановка «Бриз-5000»

«Бриз-5000» предназначена для автономного электроснабжения потребителей, не имеющих доступа к сетям централизованного электроснабжения загородных домов однофазным переменным током напряжением 220 В частотой 50 Гц. В состав ветроэнергетической установки входит высококачественный инвертор с синусоидальной формой выходного напряжения. Генератор – синхронный трехфазный с возбуждением от постоянных магнитов. Производитель дает гарантию на работу изделия 20 лет. На рис. 2.17 представлен ветрогенератор «Бриз-5000», предназначенный для нагрева воды. Ветрогенератор снабжен электрическим тормозом и кабелем длиной 70 м. Цена со склада в Санкт-Петербурге 295 000 руб. (без мачты).

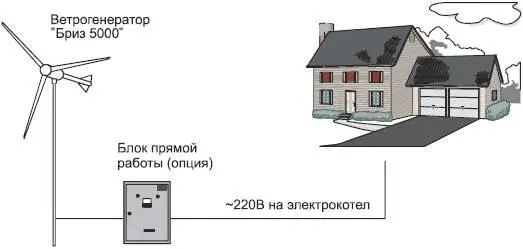

Рис. 2.17. Ветрогенератор «Бриз-5000»

Ветроустановка «Бриз-Лидер»

Ветроэлектростанция «Бриз-Лидер» предназначена для электроснабжения объектов, расположенных в зонах со средними и сильными ветрами (рис. 2.18).

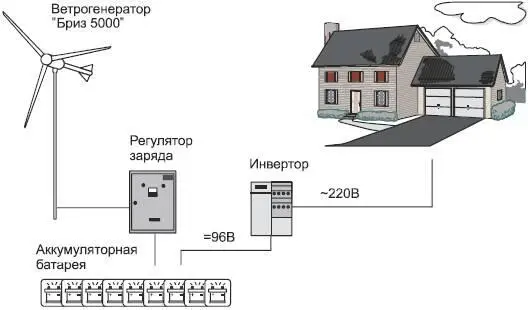

Рис. 2.18. Ветроэлектростанция «Бриз-Лидер»

Она способна обеспечить потребителей качественной электроэнергией (220 В 50 Гц) со средним потреблением до 600 кВт·ч в месяц (при средних ветрах 4,5 м/с). Форма выходного напряжения чисто синусоидальная, коэффициент нелинейных искажений меньше 3 % при линейной и меньше 5 % при нелинейной нагрузке.

В состав ветроэлектростанции "Бриз-Лидер" входит ветрогенератор "Бриз-5000", кабель длиной 70 м, регулятор заряда с балластным сопротивлением и электрическим тормозом, инвертор 96 В/220 В, 50 Гц. Цена со склада в Санкт-Петербурге 473 000 руб.

Ветродизельный комплекс «Бриз-Дизель+»

Ветродизельный комплекс «Бриз-Дизель+» предназначен для гарантированного электроснабжения объектов, расположенных в зонах со средними и слабыми ветрами (рис. 2.19). Он обеспечивает потребителей качественной электроэнергией (220В, 50Гц). Форма выходного напряжения и коэффициенты нелинейных искажений аналогичны ранее приведенным.

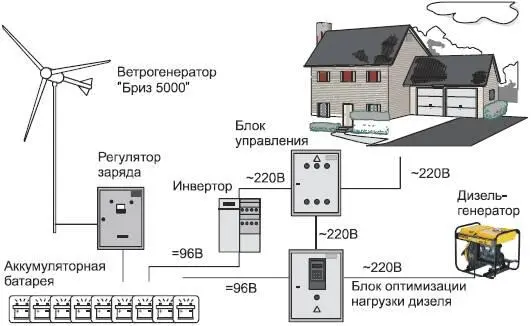

Рис. 2.19. Ветродизельный комплекс «Бриз-Дизель+»

В состав ветродизельного комплекса «Бриз-Дизель+» входит ветрогенератор «Бриз-5000», кабель 70 м, регулятор заряда с балластным сопротивлением и электрическим тормозом, инвертор 96В/220В, 50 Гц, блок оптимизации нагрузки дизеля и блок управления. Цена со склада в Санкт-Петербурге 638 920 руб.

Ветроэлектростанция «Бриз-Лидер-БАРС»

Ветроэлектростанция «Бриз-Лидер-БАРС» предназначена для электроснабжения объектов, имеющих подключение к электрическим сетям общего пользования, расположенных в зонах со средними и сильными ветрами (рис. 2.20).

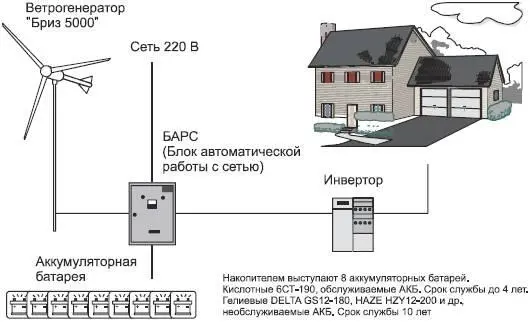

Рис. 2.20. Ветроэлектростанция «Бриз-Лидер-БАРС»

Применяется в тех случаях, если электроэнергия в сети нестабильна или плохого качества. Блок БАРС обеспечивает заряд аккумуляторных батарей от ветрогенератора или от сети. В случае необходимости в качестве опции может быть добавлен дизель-генератор, который будет также автоматически включаться в случае необходимости. Обеспечивает потребителей качественной электроэнергией (220 В 50 Гц). Форма выходного напряжения и коэффициент нелинейных искажений аналогичны ранее приведенным.

В состав ветроэлектростанции "Бриз-Лидер-БАРС" входит ветрогенератор "Бриз-5000", кабель 70 м, регулятор заряда с балластным сопротивлением и электрическим тормозом, инвертор 96В/220В, 50 Гц и блок "БАРС". Цена со склада в Санкт-Петербурге 563 668 руб.

У каждой компании, выпускающей ветроэнергетические станции, свои правила реализации ветрогенераторов. Например, у ООО "Атлант" (г. Нижний Новгород) при покупке такие особенности [20].

• Дизель-генератор покупатель приобретает самостоятельно или в составе оборудования при согласовании с консультантом.

• Аккумуляторные батареи покупатель приобретает самостоятельно или в составе оборудования при согласовании с консультантом.

• Мачты из предлагаемого перечня покупатель приобретает самостоятельно или в составе оборудования при согласовании с консультантом.

Представляет интерес продукция ООО "Украинская Альтернативная Энергетика" (г. Киев), которая производит 10 моделей ветрогенераторов [21]. Компания занимается поставками и установкой ветроэнергетического оборудования на территории Украины и СНГ.

Ветрогенератор EuroWind 2

Рассмотрим ветрогенератор EuroWind 2 (рис. 2.21) мощностью 2 кВт, способный обеспечить энергией дом небольшого или среднего размера. Данный ветрогенератор можно комбинировать с солнечными батареями и дизельным генератором для непрерывного обеспечения энергией. Для загородного дома этого ветрогенератора более чем достаточно. Для его установки не требуется бригада рабочих, ветрогенератор можно установить даже в одиночку. Такие ветрогенераторы полностью удовлетворяют потребности небольших кафе, магазинов, строительных городков, кемпингов и других объектов, которые находятся вдали от источников электроэнергии. Стоимость EuroWind 2 в России колеблется от 25 000 до 90 000 руб.

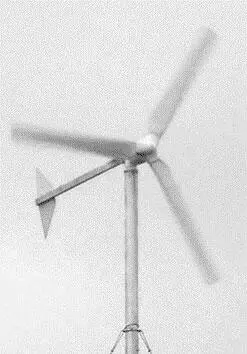

Рис. 2.21. Внешний вид ветрогенератора EuroWind 2

Технические данные EuroWind 2:

• месячная выработка энергии – 480 кВт в месяц при средней скорости ветра 6 м/с;

• производительность генератора – 200-3000 Вт;

• напряжение ветрогенератора – 120 В;

• максимальная сила тока – 25 А;

• рекомендуемые аккумуляторы – 10 шт. 12В 200А·ч;

• напряжение после инвертора – 220 В, 50 Гц.

В комплект ветрогенератора EuroWind 2 входят: турбина, хвост; лопасти и элементы крепления ветрогенератора (рис. 2.22), а также тросы мачты, поворотный механизм и контроллер заряда.

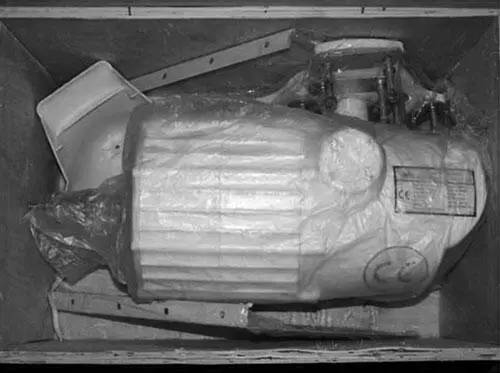

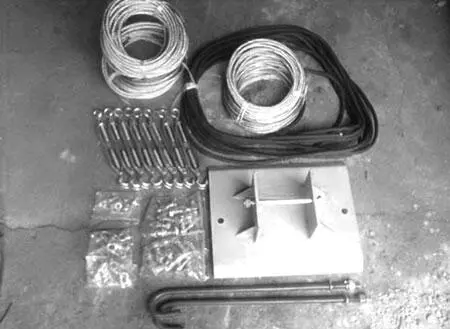

Рис. 2.22. Элементы комплектации ветрогенератора EuroWind 2: турбина и крепления

Дополнительно к комплекту ветрогенератора EuroWind 2 можно заказать аккумуляторы, инвертор, АВР, дизель-генератор. Можно также заказать монтаж установки, доставку и страховку.
