2.6.10. Ветрогенераторы для небольших скоростей ветра

Для регионов с небольшими средними скоростями ветра представляют интерес такие ветроэнергитические установки: Uni Air Breeze мощностью 160 Вт, FD2.7-500 и FD3.0-1000, которые поставляет на рынок России компания «Ваш Солнечный Дом» [22].

Ветрогенератор UniAir Breeze

Ветрогенератор UniAir Breeze мощностью 160 Вт имеет широкие лопасти, что обеспечивает более низкую начальную скорость ветра (2,7 м/с) и, соответственно, большую выработку энергии при низких скоростях ветра. Идеальное решение для мобильных потребителей (сезонное использование на даче, в автомобильном домике, на яхтах и т. п.) в местах с небольшими средними скоростями ветра.

Ветроэлектрическая установка Air Breeze – усовершенствованная модель ветрогенераторов малой мощности серии Air. Ветрогенератор Air Breeze более тихий, более эффективный и точно спроектированный.

Маломощные ветроустановки серии Air собираются в Китае из фирменных американских комплектующих под надзором разработчика SouthWest Windpower (США). Единственная сделанная в Китае часть – корпус генератора.

Ветрогенератор Air Breeze стал самым продаваемым ветрогенератором в мире (более 140 000 шт. в 120 странах).

Стартовая скорость ветрогенераторов Air составляет менее 3 м/с, что делает эти ветрогенераторы особенно актуальными для средней полосы России (рис. 2.23). Исключительно малый вес позволяет легко транспортировать, монтировать и демонтировать эти ветроустановки.

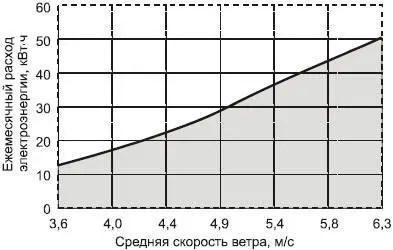

Рис. 2.23. Зависимость вырабатываемой мощности от скорости ветра

Усовершенствованные показатели заряда АБ и оптимизация вырабатываемой энергии достигаются целым рядом нововведений (рис. 2.24).

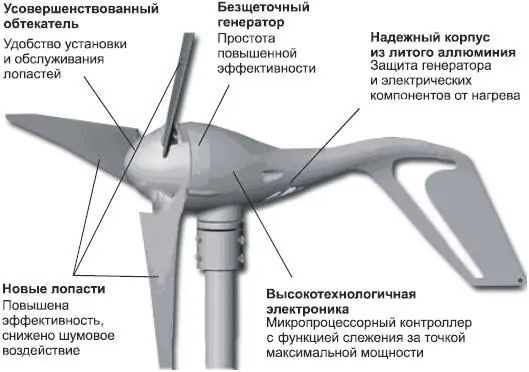

Рис. 2.24. Устройство ветрогенератора Air Breeze

Преимущества ветрогенераторов Air Breeze:

• увеличение площади лопастей на 30 %, что позволило увеличить выработку энергии на низких скоростях ветра;

• пониженные характеристики шумового воздействия;

• встроенный интеллектуальный микропроцессорный контроллер со слежением за точкой максимальной мощности.

Благодаря применению новых технологий при изготовлении ветрогенераторов Air значительно снизился уровень шума, вырабатываемого при работе установки. Встроенный в ветроголовку контроллер оснащен функцией слежения за точкой максимально возможной мощности и регулирует скорость вращения лопастей для достижения оптимальной производительности ветрогенератора. Данная функция также позволяет регулировать скорость вращения лопастей при слишком высоких скоростях ветра для предотвращения поломки оборудования.

Ветроэлектрические установки Air необычайно просты в установке и эксплуатации и не требуют квалифицированного обслуживания. Удобная система крепления и малый вес позволяют устанавливать их как на отдельных мачтах, так и на крышах домов, автомобильных домиков, яхтах и других судах. Данные ветроустановки могут использоваться в качестве зарядного устройства для аккумуляторов на даче, в походе, на морской прогулке на яхте, в путешествиях на автомобиле и т. п. Стоимость ветрогенератора Air Breeze 31 000 руб.

Основные технические характеристики Air Breeze:

• Диаметр ротора – 1,17 м.

• Вес – 5,9 кг.

• Размеры в упаковке – 686x318x229 мм.

• Вес в упаковке – 8 кг.

• Монтаж – на мачте диаметром 48,26 мм.

• Стартовая скорость ветра – 2,68 м/с.

• Напряжение – 12В, 24В постоянного тока.

• Выходная мощность – 160 Вт при скорости ветра 12,5 м/с.

• Контроллер – микропроцессорный интеллектуальный с функцией слежения за точкой максимальной мощности.

• Корпус – литой алюминиевый (в исполнении Marine применяется порошковое покрытие для защиты от коррозии).

• Лопасти – из композитного материала, упрочненного углеволокном.

• Защита при высоких скоростях – электронный контроль крутящего момента.

• Генерация энергии в месяц – 25 кВт·ч/месяц при скорости ветра 4,4 м/с.

• Максимальная безопасная скорость ветра – 49,2 м/с.

Ветроэлектрическая установка Air Breeze Marine

Специальное исполнение Marine позволяет использовать установку в условиях повышенной влажности и опасности появления коррозии. Корпус ветрогенератора покрыт специальным порошковым покрытием. Применение антикоррозионной пасты предупреждает преждевременный износ лопастей и деталей крепления к мачте (рис. 2.25).

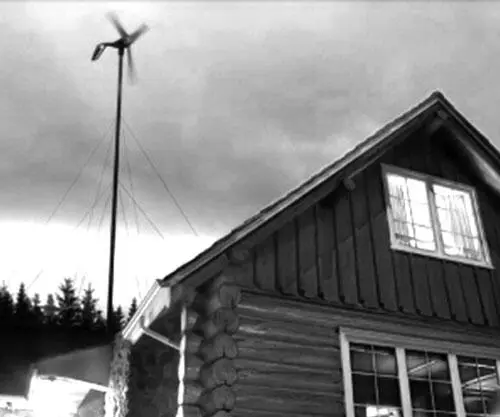

Рис. 2.25. Крепление ветрогенератора UniAir Breeze мощностью 160 Вт на мачте

Стандартный комплект ветроэлектрической установки Air Breeze Marine:

• Синхронный бесщеточный ветрогенератор с возбуждением от постоянных магнитов и выходной мощностью 160 Вт при скорости ветра 12,5 м/с.

• Три лопасти из композитного материала.

• Встроенный микропроцессорный контроллер с функциями слежения за точкой максимальной мощности и регулирования скорости вращения лопастей.

При необходимости питания электроустройств переменным током в комплект может быть включен преобразователь постоянного напряжения в переменное (инвертор) необходимой мощности.

Дополнительно можно заказать (не входит в указанную выше стоимость): сборную мачту высотой 8,8 м с тросовыми растяжками и систему крепления ветрогенератора к мачте, гелевые аккумуляторные батареи емкостью от 150 до 260 А·ч и инвертор мощностью 700-1500 Вт

Ветрогенератор FD2.7-500 (SWG-500)

Ветрогенератор FD2.7-500 (SWG-500) представляет собой высокоэффективную и надежную ветроэлектрическую установку для регионов с низкими скоростями ветра (рис. 2.26).

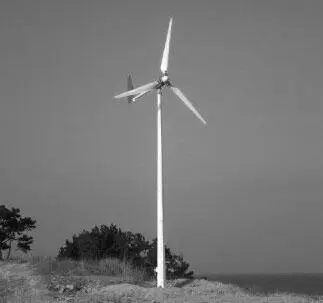

Рис. 2.26. Ветроэлектрическая установка FD2.7-500

Ветроэлектрические установки SWG отличает то, что работа их начинается уже при небольших скоростях ветра (2–2,5 м/с), что актуально для средней полосы России. Номинальная скорость ветра очень низкая – 8 м/с. Мощность ветрогенератора находится в кубической зависимости от скорости ветра. По сравнению с другими ветроустановками такой же номинальной мощности, но при скоростях 10–12 м/с, данная ветроустановка производит электроэнергии в месяц в 1,5–2 раза больше.

Комплект ветроэлектрической установки FD2.7-500:

• Трехлопастное ветроколесо диаметром 2,5 м с флюгерным устройством ориентации на ветер.

• Трехсекционная мачта высотой 6 м с тросовыми растяжками или свободно стоящей башней (опция).

• Синхронный трехфазный ветрогенератор с возбуждением от постоянных магнитов и выходной мощностью 500 Вт при скорости ветра 8 м/с.
