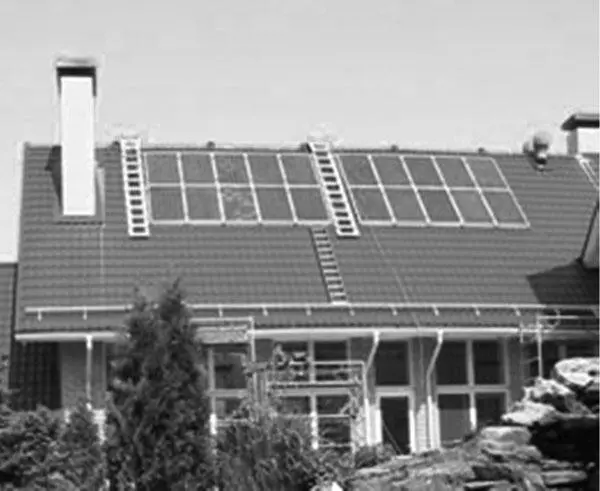

Рис. 2.38. Загородный дом с солнечной электростанцией компании «Солнечная энергия»

Состав комплекта солнечной электростанции:

• солнечная батарея 160 Вт – 4 шт. (112 тыс. руб.);

• контролер заряда 30 А – 1 шт. (7,1 тыс. руб.);

• АКБ 100 А·ч/12 В – 4 шт. (31 тыс. руб.);

• инвертор 2000/5000 ВА – 1 шт. (190/470 тыс. руб.);

• шкаф для оборудования – 1 шт. (12,5 тыс. руб.);

• каркас крепежный солнечных батарей – (6,2 тыс. руб.).

Аккумуляторы накапливают энергию, выработанную солнечными батареями, и могут отдавать большую мощность за короткое время.

Если вы планируете систему для загородного дома, который посещаете только на выходные, то лучше установить аккумуляторные батареи большей емкости, чтобы они заряжались в течение всей недели и отдавали энергию только в выходные дни, в этом случае число солнечных батарей (соответственно цена системы) снизится.

Глава 3

Обогрев жилища

Отсутствие централизованного теплоснабжения накладывает свой отпечаток на обогрев загородного дома и дачи. В таких случаях на помощь приходят электрические конвекторы, автономные системы водяного обогрева, печи и камины, которые создают уют и придают особую атмосферу помещению.

3.1. Конвекционный обогреватель

3.1.1. Общая информация

При электрическом отоплении поддержание заданной температуры помещения обеспечивают электрические отопительные приборы. В последнее время для отопления дома популярностью пользуются электронагревательные приборы нового поколения, так называемые конвекторы (рис. 3.1). Конвектор отличается от обычного обогревателя в основном наличием регулятора температуры: когда воздух в помещении прогреется до заданного уровня, система отключается, а при падении температуры ниже заданной – нагревательные элементы автоматически включаются. Поэтому не нужно постоянно следить за работой обогревателя, и нет скачков температуры.

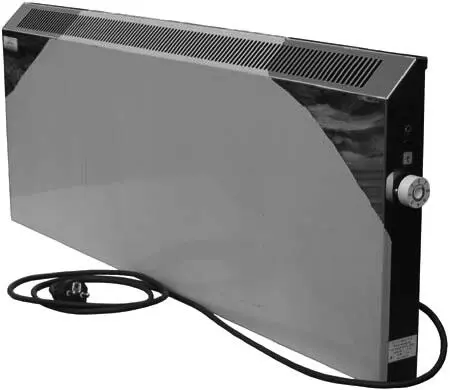

Рис. 3.1. Электроконвектор настенный ЭВНБ производства ЗАО «Урал-Микма-Терм»

Электрический конвектор представляет собой устройство в декоративном защитном металлическом корпусе с двумя группами отверстий: внизу, для поступления холодного воздуха, сверху, для выхода нагретого воздуха (рис. 3.2). В нижней части корпуса расположен нагревательный элемент (ТЭН), вблизи которого воздух нагревается и за счет конвекции поднимается вверх. ТЭН не нагревается выше 80 °C и, соответственно, не выжигает кислород. На ТЭНе расположен большой площади алюминиевый радиатор, способствующий ускоренной теплоотдаче. Недалеко от нагревательного элемента установлен термодатчик, измеряющий температуру входящего воздуха и подающий сигнал на электронный термостат, который включает или выключает нагревательный элемент или переходит в режим ожидания (рис. 3.3) [1]. Термостат конвектора имеет шкалу, каждое значение которой соответствует определенной температуре (рис. 3.4). Конвектор, по мнению специалистов, на 10 % экономичнее других отопительных приборов, благодаря высокой точности термостата и малой инерционности. Модели конвекторов, которые комплектуются программируемым термостатом, могут давать энергосбережение вплоть до 25 %. А если в конвекторе есть высокоточный термостат, то удается сэкономить еще больше, как минимум 50 % электроэнергии.

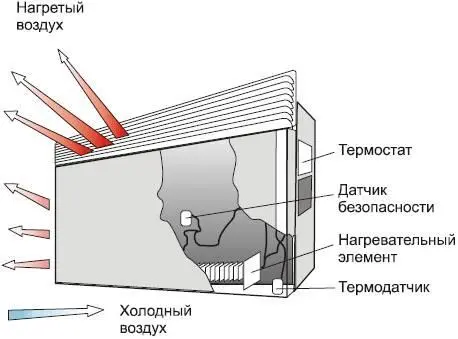

Рис. 3.2. Устройство и принцип действия электрического конвекционного обогревателя

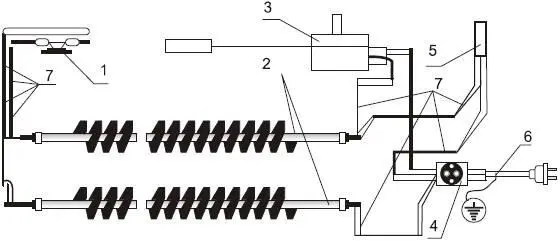

Рис. 3.3. Электрическая схема конвектора ЭВНБ: 1 – термовыключатель; 2 – электронагреватель трубчатый; 3 – регулятор температуры (термостат); 4 – колодка клеммная; 5 – арматура осветительная; 6 – шнур питания

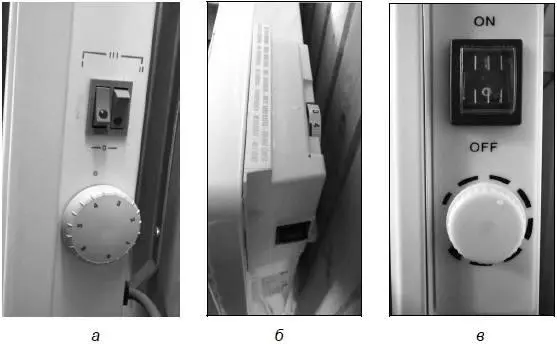

Рис. 3.4. Органы управления конвектором: а – General; б – Energy; в – Etalon

Конвекторы могут комплектоваться специальным управляющим блоком, который позволяет программировать работу сразу нескольких приборов. Это очень удобно в большом офисе. Например, в целях экономии тепла можно установить ночную температуру +15 °C, а за час до прихода сотрудников протопить помещение.

Простота конструкции и отсутствие узлов трения (вентилятора) обеспечивают прибору бесшумность и срок службы не менее 10 лет. Через 10 лет производитель рекомендует приобрести модель с современным дизайном.

Современные конвекторы имеют надежную защиту от перегрева. Если вдруг нарушилась циркуляция теплого воздуха, например из-за случайно упавшего на него полотенца, то конвектор автоматически прекратит свою работу. Причем, как только причина перегрева будет устранена, прибор продолжит согревать помещение.

При пользовании конвектором исключается возможность ожогов или возгорания, поскольку отсутствуют обжигающие поверхности. Конвектор можно совершенно безопасно устанавливать на любые декоративные поверхности (пластик, дерево и т. п.). Эти нагревательные приборы просты и неприхотливы в эксплуатации – в отличие от городских радиаторов, конвекторы не содержат жидкостей, которые могут вытечь или замерзнуть. По эксплуатационным затратам этот вид отопления проигрывает только газу.

Для загородного дома особенно удобны конвекторы с электронными термостатами, т. к. их можно объединить в локальную сеть с централизованным управлением [2]. Конвектор равномерно прогревает помещение и при этом не сушит воздух. Экономить на отопительном оборудовании не стоит, лучше приобретать продукцию известных производителей. Только в этом случае отопительные приборы прослужат долго и избавят вас от лишних и ненужных хлопот.

Основной недостаток электрического конвектора заключается в том, что он прогревают помещение неравномерно по высоте. Теплый воздух скапливается под потолком, а у пола температура воздуха остается низкой, что свойственно и водяному отоплению. Еще один его недостаток – зависимость конвектора от источника электричества при его отключении. Поэтому в коттеджах, оборудованных электроконвекторами, обязательно нужно предусмотреть "аварийное" отопление (дровяной камин или автономную электростанцию). К слову, в тех районах, где отключение света носит систематический характер, электроконвекторы и вовсе ни к чему. Там лучше отапливаться от газового, дизельного или твердотопливного котла. Целесообразно сделать отопление с естественной циркуляцией теплоносителя, где движение котельной воды по трубам происходит за счет разности плотности горячей и обратной воды.
