Для того чтобы сохранить рабочие характеристики электроконвектора, необходимо примерно два раза в год очищать нижние и верхние решетки прибора от пыли при помощи щетки или пылесоса.

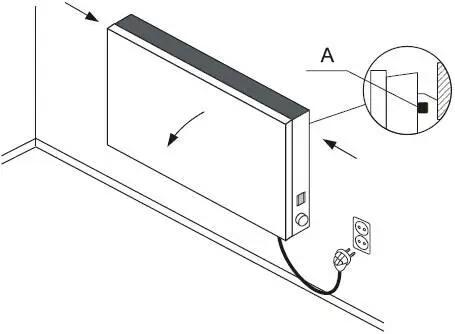

Для облегчения чистки конвектор нужно демонтировать. У моделей различных фирм крепление конвектора оригинальное. Однако большинство таких устройств крепится на кронштейне. В качестве примера на рис. 3.11 показано снятие конвектора с кронштейна. Для этого отжимают фиксатор А и после этого снимают прибор.

Рис. 3.11. Демонтаж электроконвектора

Необходимо также каждые пять лет вызывать квалифицированного мастера для проверки внутренних элементов прибора.

При сильно загрязненном воздухе на поверхности может появиться грязь, в таком случае рекомендуется проверять проветриваемость помещения (вентиляция, поступление воздуха и т. п.) и чистоту воздуха.

Корпус прибора можно чистить только влажной тряпкой. Не применяйте абразивные порошки, а также вещества, содержащие кислоты и другие агрессивные компоненты, которые могут необратимо повредить поверхности прибора.

3.2. Электрический теплый пол

3.2.1. Общая информация

Электрический теплый пол (электрическая кабельная система отопления) обладает двумя неоспоримыми достоинствами – экономичностью и долговечностью. Принцип его работы состоит в нагреве с помощью специального электрического кабеля, вмонтированного в бетонный монолит пола. Электрический теплый пол хорош для небольших помещений, а для больших площадей (свыше 100 м2) предпочтительнее водяной «теплый пол». Главное отличие этих вариантов теплых полов заключается в том, что электрические системы обогрева может при желании собрать каждый по инструкции, а вот для монтажа водяного пола обязательно потребуется профессиональный специалист. Нагретый пол создает в помещении вертикальное распределение температуры с оптимальным по комфортности для человека градиентом: на полу 26 °C, в воздухе на высоте 1,5 м 22 °C, а на высоте 1,8 м 20 °C. Напольное отопление выгодно отличается от радиаторного, т. к. отпадает необходимость устанавливать радиаторы большей длины и большей толщины (рис. 3.12).

Рис. 3.12. Распределение температуры при напольном и радиаторном отоплении

В отличие от горячих радиаторов (более +70 °C) напольное отопление не способствует возникновению положительной ионизации воздуха, неблагоприятно влияющей на здоровье человека [5].

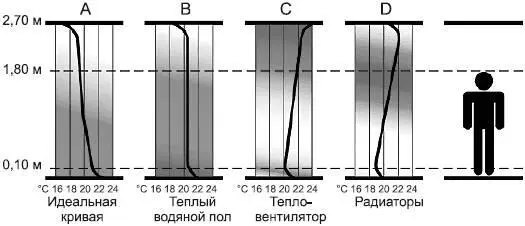

Настенные конвекторы и тепловентиляторы не создают хорошего градиента температур, у них самая высокая температура у потолка, а для обеспечения температурного комфорта они требуют больших энергозатрат (рис. 3.13.) [6]

Рис. 3.13. Сравнение градиента температур теплого пола с другими источниками тепла

Электрические теплые полы очень удобны при реконструкции помещений и рекомендованы, в первую очередь, для небольших площадей. Однако в России они менее популярны, чем в Европе. Это объясняется в первую очередь новизной и непривычностью электрической отопительной системы, а также ее некоторыми мнимыми «побочными эффектами», в частности якобы вредным воздействием на человеческий организм электромагнитного поля. Следует сказать о том, что кабели, использующиеся при монтаже электрических теплых полов, соответствуют всем нормам на электромагнитное излучение и совершенно электробезопасны.

Электрические кабельные теплые полы выпускаются в виде нагревательных пленок, нагревательных матов и кабеля на катушке (рис. 3.14).

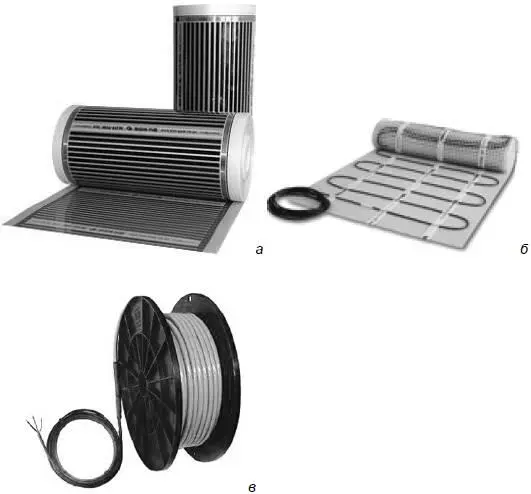

Рис. 3.14. Электрические кабельные теплые полы в виде: а – нагревательных пленок; б – нагревательных матов и в – кабеля на катушке

В зависимости от конкретных условий (типа помещения, межэтажных перекрытий, напольных покрытий и т. д.) устройство теплого пола может быть различным. Межэтажные перекрытия бывают бетонными и деревянными, жилые помещения – с постоянным пребыванием людей (комната, спальня) и с временным (кухня, ванная, туалет), напольные покрытия – традиционными (доска, паркет, ламинат, линолеум и т. п.) и водостойкими (керамическая плитка). Система теплых полов в каждом случае имеет свои особенности.

Различия между этими видами теплых полов заключаются в основном в способе монтажа.

Состав системы "теплый пол":

• нагревательная секция;

• аппаратура управления (термостат с датчиком температуры);

• теплоизоляция;

• дополнительные материалы для монтажа.

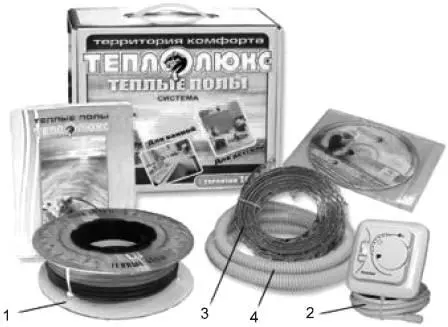

На рис. 3.15. представлен комплект "Теплый пол" компании "Теплолюкс" (Россия) с одножильными нагревательными секциями Теплолюкс-Standart ТЛОЭ-2-13 стоимостью 2549 руб.[7].

Рис. 3.15. Комплект «Теплый пол» компании «Теплолюкс» (Россия): 1 – нагревательная секция; 2 – терморегулятор; 3 – монтажная лента; 4 – защитная гофрированная трубка для датчика температуры

Конструкция теплого пола представляет собой уложенный специальным способом электрический нагревательный кабель или пленочный обогреватель, к которым через терморегулятор подключается электричество. Внешне нагревательный кабель похож на обычный, однако его назначение иное – преобразовывать протекающий электрический ток в тепло. Небольшая часть электроэнергии (порядка 13 %) преобразуется в тепло в любом кабеле или проводе, но эту величину обычно стараются уменьшить. Для нагревательных кабелей все наоборот: все 100 % мощности должны быть преобразованы в тепло, причем выделение этой мощности на единице длины кабеля (удельное тепловыделение) – важнейший технический параметр нагревательных кабелей. Иначе говоря, нагревательный кабель – это нагревательный элемент, выполненный по кабельной технологии. Нагревательные секции монтируются в цементно-песчаную стяжку, нагревательные маты – непосредственно в слой плиточного клея, на старую стяжку. В нагревательных секциях и нагревательных матах используется кабель двух типов: одножильный или двухжильный. При укладке одножильного кабеля необходимо оба его конца вернуть в одну точку, при укладке двужильного кабеля возвращать второй конец кабеля в исходную точку не требуется. Типовая конструкция «теплого пола» представлена на рис. 3.16 [8].
