3.3.2. Монтаж кабельной системы «Теплый пол» для деревянных полов

Перекрытия деревянного дома, как правило, не рассчитаны на вес бетонной стяжки, поэтому необходимо применять конструкцию теплого пола, показанную на рис. 3.24.

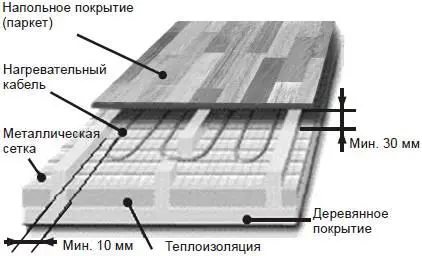

Рис. 3.24. Общий вид системы электрического обогрева деревянного пола

Нагревательный кабель укладывают в воздушную подушку под напольным покрытием (рис. 3.25).

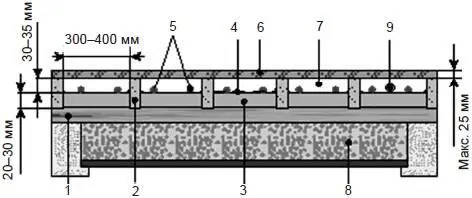

Рис. 3.25. Сечение деревянного пола с системой электрического подогрева: 1 – черновой пол; 2 – опорные бруски; 3 – теплоизолятор; 4 – ламинированная фольга; 5 – нагревательный кабель; 6 – чистовой пол; 7 – воздушная подушка; 8 – межэтажная теплоизоляция; 9 – ограничительный датчик температуры пола

На черновом полу 1 на расстоянии 300–400 мм друг от друга устанавливают опорные бруски 2 толщиной 30–40 мм. Между опорными брусками прокладывают теплоизолятор 3 таким образом, чтобы образовалась воздушная подушка 7 высотой не менее 30 мм. Поверх теплоизоляции укладывают ламинированную фольгу или оцинкованную сетку 4 с заходом на опорные бруски на 10–15 мм. Нагревательный кабель 5 крепят с помощью монтажной ленты на опорных брусках или хомутами к сетке. Нагревательный кабель в деревянных полах должен быть уложен параллельно опорным брускам. Расстояние между кабелем и брусками должно составлять не менее 10 мм. В местах перехода кабеля через брусок в нем делают пропилы шириной 30 мм до теплоизоляции. В этом месте на брусок под нагревательный кабель прокладывают металлическую фольгу. На опорные бруски укладывают чистовой пол 6. Хорошие результаты получаются при использовании паркетной доски, шпунтованной половой доски из твердых пород дерева, многослойной фанеры с последующей установкой ламината и т. п.

По углам помещения в чистовом полу необходимо изготовить вентиляционные отверстия соответствующего сечения (на каждые 10 м2 пола 70 см2 отверстий). Применение межэтажной теплоизоляции 8 существенно увеличивает КПД системы отопления деревянного дома (до 95–98 %).

3.3.3. Монтаж пленочной системы «Теплый пол» для деревянных полов

Напольный пленочный нагреватель компании «РОСт» (г. Санкт-Петербург) используется в системе дополнительного комфортного отопления, поэтому площадь его покрытия должна совпадать с зонами жизнедеятельности человека [14].

Перед началом работ необходимо сделать следующее:

• Определить площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол (под мебелью пол обогревать необязательно, но если расположение мебели заранее неизвестно, ее размещение на зоне обогрева не повлияет на работоспособность системы). Полотна выбирают из типоразмерного ряда и располагают в виде мозаики. Плотность размещения пленочного электронагревателя (ПЛЭН) должна составлять 50–70 %.

• Определить пути подведения электропроводки, кабель-каналов.

• Подготовить поверхность для монтажа: освободить от лишних предметов, очистить от грязи и пыли.

• Подготовить необходимые материалы и инструменты:

– напольный пленочный нагреватель "РОСт";

– вспененный теплоизолирующий материал толщиной 3 мм, покрытый лавсановой металлизированной пленкой (например, изолон);

– воздушные терморегуляторы по количеству отапливаемых зон;

– монтажный скотч;

– универсальный крепежный элемент "РОСт" (УКЭ РОСт) при монтаже под песчано-цементную стяжку (рис. 3.26);

Рис. 3.26. Универсальные крепежные элементы «РОСт» (УКЭ РОСт) соответствуют требованиям нормативных документов: ГОСТ 1759,087, ГОСТ 1147-80, ГОСТ 10618-80

– термоусадочные трубки для герметичного соединения питающих проводов;

– клещи для снятия изоляции;

– промышленный фен;

– полиэтиленовую пленку толщиной не менее 200 мкм (при монтаже под песчано-цементную стяжку).

Последовательность монтажа теплого пола "РОСт" под черновой пол на лагах:

1. В пространстве между лагами закрепить изолон фольгированной стороной вверх с помощью универсального крепежного элемента (см. рис. 3.26). При укладке лаг поверх изолона дополнительное крепление на УКЭ не требуется (рис. 3.27).

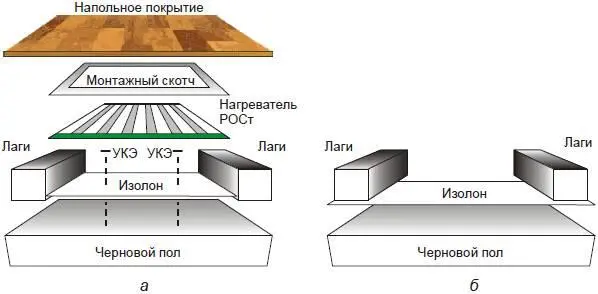

Рис. 3.27. Крепление изолона: а – с помощью универсального крепежного элемента; б – без универсального крепежного элемента

2. Закрепить ПЛЭН поверх изолона на скотч по всему периметру элементов.

3. Опрессовать все соединения термоусадочной трубкой. За счет этого будет достигнута герметичность соединений.

4. После завершения коммутации проводов приклеить электропроводку к изолону монтажным скотчем.

5. Установить воздушный терморегулятор на высоте 2–3 см от плинтуса в защищенном от сквозняков месте.

6. После завершения коммутации электропроводки и установки необходимого электрооборудования необходимо подать питание и проверить работоспособность всех элементов ПЛЭН, при возможности замерить температуру на поверхности с помощью пирометра (рис. 3.28).

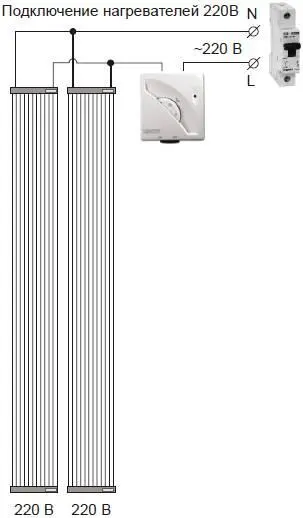

Рис. 3.28. Подключение ПЛЭН РОСт на 220 В

7. После этого можно укладывать на лаги чистовой пол. Крепление чистового пола осуществляется только в лаги, в противном случае можно повредить элементы ПЛЭН, что приведет к короткому замыканию и выведет систему из строя.

Неотъемлемой частью системы пленочного обогрева "РОСт" являются воздушные терморегуляторы. Т ерморегулятор монтируют на внутренней стене, не подверженной попаданию прямых солнечных лучей (теневая сторона) на высоте 2–3 см от пола, при этом необходимо заложить теплоизолирующий материал (например, изолон), чтобы надежно изолировать от стены. Нельзя располагать терморегуляторы в зонах сквозняка. В системе обогрева можно использовать механические терморегуляторы, например TA3n итальянской фирмы IMIT или программируемые EN 6073 (рис. 3.29).

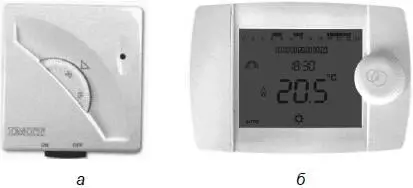

Рис. 3.29. Электромеханический комнатный термостат TA3n-10 с индикатором функционирования и переключателем on/off (а) и комнатный электронный программированный хронотермостат IMIT BLUE (б)

На терморегуляторе задают требуемое значение температуры воздуха. При падении температуры на 1 °C терморегулятор напрямую или через магнитный контактор подает напряжение на нагреватель и начинается прогрев помещения. Когда температура достигает заданной, цепь разрывается. Зона нечувствительности большинства терморегуляторов находится в диапазоне 1 °C. Благодаря этому система отопления на основе элементов РОСт способна поддерживать температуру в помещении с точностью до 1 °C.
