Частоту вращения УКД регулируют, изменяя подаваемое напряжение. Например, у двигателей небольшой мощности в качестве регулятора можно использовать, автотрансформатор или реостат. Заметим, что однофазный коллекторный двигатель нельзя пускать в ход при малой нагрузке, т. к. он может пойти "вразнос".

6.4. Схемы включения коллекторных электродвигателей в бытовых электроустройствах

Универсальные коллекторные двигатели применяют в промышленных и бытовых электроустановках: электрифицированном инструменте, вентиляторах, холодильниках, соковыжималках, мясорубках, пылесосах и др. Они рассчитаны для работы от сети как постоянного (110 и 220 В), так и переменного тока (127 и 220 В 50 Гц). Рассмотрим некоторые примеры схем включения универсальных коллекторных двигателей в различных промышленных бытовых устройствах [5, 6].

6.4.1. Электродрель

На рис. 6.12 представлены электрические схемы ручных дрелей: вращательного действия ИЭ-1035 АО «Электроинструмент» (г. Ростов-на-Дону) и ударно-вращательного действия TRU2-10E (Rebir, Латвия).

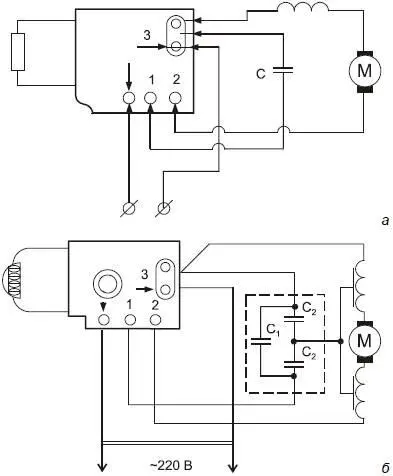

Рис. 6.12. Электрические схемы ручных дрелей ИЭ-1035 (а) и TRU2-10E (б)

В ручной дрели ИЭ-1035 применен однофазный коллекторный двигатель мощностью 250 Вт с числом оборотов 0-12 000 об./мин. В дрели TRU2-10E использован однофазный коллекторный двигатель с двойной изоляцией мощностью 450 Вт и числом оборотов 0-1000 об./мин.

Примечание

В приведенных электрических схемах отсутствуют данные электродвигателей и значений величин конденсаторов из-за того, что этой информации нет в заводских паспортах электроустройств.

Возможные общие неисправности, которые могут возникнуть при эксплуатации электродрелей, и способы их устранения приведены в табл. 6.1.

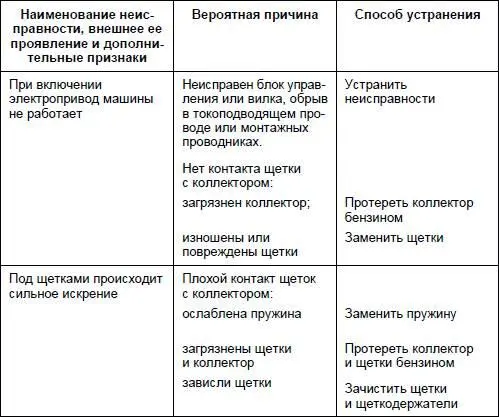

Таблица 6.1. Возможные неисправности и способы их устранения в электродрели

6.4.2. Электрокофемолка

На рис. 6.13 представлена принципиальная электрическая схема электрокофемолки ЭКМЖ-125, которая относится к приборам жернового действия. Помол зерен кофе осуществляется между двумя жерновами: подвижным и неподвижным. Подвижный жернов приводится во вращение электродвигателем ДК 65-60-10. Кофемолка включается нажатием кнопки выключателя. Степень помола зерен регулируется поворотом ручки регулятора, расположенной под корпусом кофемолки.

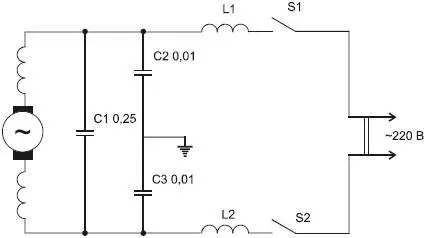

Рис. 6.13. Принципиальная электрическая схема электркофемолки ЭКМЖ-125: S1 – блокировочное устройство; S2 – микровыключатель

Основные неисправности кофемолок и способы их устранения приведены в табл. 6.2.

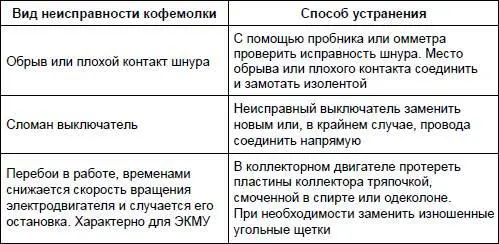

Таблица 6.2. Возможные неисправности и способы их устранения в кофемолке

6.4.3. Электромиксер

В электромиксерах, например «Армавир» МН-304, установлен коллекторный электродвигатель ДК 58-60-12 (рис. 6.14).

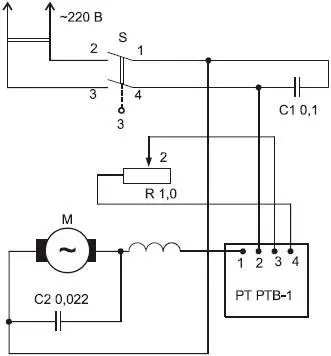

Рис. 6.14. Принципиальная электрическая схема электромиксера «Армавир» МН-304

Двигатель закреплен внутри корпуса миксера с помощью резиновых прокладок-амортизаторов. Вращение вала электродвигателя через полумуфту передается на насадки.

Техническое обслуживание продающихся на рынке иностранных миксеров и блендеров производится по общепринятым правилам. Так, например, одна из конструкций зарубежного блендера состоит из корпуса, электродвигателя и кувшина с носиком. Для уплотнения пространства между кувшином и электродвигателем установлено резиновое кольцо. В блендере имеется устройство блокировки механизма вращения при неправильной установке кувшина. После окончания работы на блендере следует налить в кувшин холодную или теплую воду с добавкой моющего средства. Устанавливают крышку и защитную накладку и включают прибор на несколько секунд. Затем прибор выключают, вынимают вилку из розетки и промывают кувшин чистой водой, отсоединяют и промывают мешалку. Корпус протирают влажной тряпкой, укладывают резиновое кольцо на обод мешалки, а сверху на него устанавливают кувшин и поворачивают по стрелке до положения фиксации.

6.5. Трехфазные асинхронные двигатели

Трехфазные асинхронные двигатели благодаря простоте конструкции и надежности в работе получили самое широкое распространение в различных областях народного хозяйства: они составляют 90 % всех двигателей. Отсутствие в быту трехфазной сети вынуждает владельцев трехфазных асинхронных двигателей искать способы их включения в однофазную сеть. На сегодня схемы включения таких двигателей в однофазную сеть известны и хорошо изучены [7, 8]. Рассмотрим некоторые из практических схем включения.

6.5.1. Включение трехфазных двигателей в однофазную сеть без перемотки

Не все трехфазные электродвигатели хорошо работают при подключении к однофазной сети. Проблемы возникают, например, у двигателей серии МА с двойной клеткой короткозамкнутого ротора. В связи с этим при выборе трехфазных электродвигателей для работы в однофазной сети следует отдать предпочтение двигателям серий А, АО, АО2, АПН, УАД и др. Заметим, что электродвигатели общего назначения серии АО и АО2 давно уже сняты с производства, но их еще можно встретить очень часто. На замену этих моделей двигателей пришли серии 4А, АИ (АИР, АИС). В последние годы появились серии RA и 5А. Мощность используемых асинхронных электродвигателей ограничивается величиной допустимых токов питающей сети.

Включить трехфазный асинхронный двигатель в однофазную сеть можно по трем основным схемам:

• с пусковым резистором;

• с одним пусковым конденсатором;

• с двумя конденсаторами (рабочим Ср и пусковым Сп).

Подключение третьей обмотки трехфазных асинхронных двигателей через фазосдвигающий конденсатор – наиболее эффективный способ пуска электродвигателя. Для нормальной работы двигателя с конденсаторным пуском необходимо, чтобы емкость конденсатора менялась в зависимости от числа оборотов. Выполнить это условие на практике довольно трудно, поэтому управление двигателем делают двухступенчатым. Такая схема включения содержит два параллельно соединенных конденсатора: один пусковой (Сп), а второй рабочий (Ср). Вначале к двигателю подключают пусковой конденсатор, а после его разгона этот конденсатор отключают, оставляя только рабочий. Отключают пусковой конденсатор вручную переключателем.
