По истечении некоторого времени загорится средний индикатор « Поддержание установленной температуры», другими словами температура воды достигла требуемого значения 35 °C (или 75 °C) и происходит ее автоматическое поддержание (рис. 5.25). Режим 2 кВт сопровождается индикацией среднего контрольного светодиода, а 1,3 кВт – нижнего светодиода. Теперь можно пользоваться горячей водой.

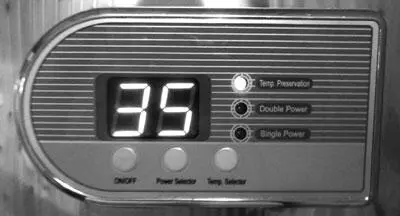

Рис. 5.25. Вид электронной панели управления водонагревателя Thermex RZB50-L при установившейся температуре 35 °C

В процессе эксплуатации электрического водонагревателя потребитель может регулировать температуру нагрева. Управление осуществляется при помощи трех сенсорных клавиш, режимы контролируются по информации на дисплее и индикации трех контрольных светодиодов. Для выбора температуры нагрева необходимо несколько раз нажать правую кнопку «Выбор температуры» на панели управления. Дискретность изменения температуры 5 °C. При первом включении водонагревателя или после перебоя с подачей электроэнергии по умолчанию устанавливается температура 75 °C.

Если при эксплуатации водонагревателя сработало УЗО, для возврата его в рабочее состояние необходимо нажать прямоугольную кнопку на УЗО. Если при этом УЗО срабатывает повторно, необходимо вызвать специалиста сервисной службы для устранения причин, по которым это происходит.

Внимание!

Если вы не используете водонагреватель в зимний период и существует вероятность замерзания водных магистралей и самого водонагревателя, рекомендуется отключить питание и слить воду из водонагревателя во избежание повреждения внутреннего бака.

5.5.5. Техническое обслуживание

При техническом обслуживании (ТО) проверяют наличие накипи на ТЭНе и одновременно с этим удаляют осадок, который может образоваться в нижней части ЭВН. Если на ТЭНе образовалась накипь, то ее можно удалить с помощью специальных чистящих средств либо механическим способом. Рекомендуется через год с момента подключения водонагревателя вызвать работника специализированной организации, провести первое техническое обслуживание и по интенсивности образования накипи и осадка определить сроки проведения последующих ТО. Данное действие максимально продлит срок эксплуатации водонагревателя [10].

Внимание!

Накопление накипи на ТЭНе может стать причиной его повреждения. Повреждение ТЭНа из-за образования накипи не подпадает под действие гарантийных обязательств. Регулярное техническое обслуживание не входит в гарантийные обязательства изготовителя и продавца.

Для проведения ТО необходимо выполнить следующее:

• отключить электропитание водонагревателя;

• дать остыть горячей воде или израсходовать ее через смеситель;

• перекрыть поступление холодной воды в водонагреватель;

• отвинтить предохранительный клапан или открыть сливной вентиль;

• на патрубок подачи холодной воды или на сливной вентиль надеть резиновый шланг, направив второй его конец в канализацию;

• открыть кран горячей воды на смесителе и слить воду из водонагревателя через шланг в канализацию;

• снять защитную крышку, отключить провода, отвинтить и извлечь из корпуса опорный фланец;

• очистить при необходимости ТЭН от накипи и удалить осадок из бака;

• собрать водонагреватель, заполнить его водой и включить питание.

При проведении технического обслуживания водонагревателя силами специализированной организации в сервисном талоне должна быть сделана соответствующая отметка.

При соблюдении правил установки, эксплуатации, технического обслуживания водонагревателя и соответствии качества используемой воды действующим стандартам изготовитель устанавливает срок службы водонагревателя 7 лет.

Во время эксплуатации водонагревателя можно увидеть появление капель из дренажного клювика предохранительного клапана. Это происходит сброс излишнего давления при нагреве воды. Рекомендуется присоединить к дренажному клювику резиновую или силиконовую трубку соответствующего диаметра для отвода влаги.

5.5.6. Возможные неисправности и методы их устранения

При возникновении внутренней неисправности на экране дисплея вы увидите обозначения «E1», «Е2» или «ЕЗ», сопровождаемые восемью предупредительными звуковыми сигналами, после чего питание будет отключено.

• Е1 означает, что внутри бака нет воды, а нагревательный элемент включен. Необходимо до отказа заполнить бак водой, а затем включить питание.

• Е2 означает, что термостат неисправен. Обратитесь в сервисный центр для замены термостата.

• ЕЗ означает, что температура воды превысила 95 °C и сработал термовыключатель. Следует отключить водонагреватель от сети, снять крышку, нажать до щелчка кнопку термовыключателя, установить крышку и включить питание.

Глава 6

Электродвигатели в быту

В хозяйстве загородного дома обычно имеется множество электрифицированных устройств, работающих от электродвигателей. Зная устройство и особенности работы электродвигателей, можно обеспечить надежную и эффективную работу электроприборов.

6.1. Общие сведения

Электрический двигатель, как известно, представляет собой электрическую машину, которая преобразует один вид энергии в другой, т. е. электрическую энергию превращает в механическую. Полученную механическую энергию можно использовать для приведения в движение различных механизмов. В основу работы любой электрической машины положен принцип электромагнитной индукции. В зависимости от типа источника питания различают электрические двигатели постоянного и переменного тока [1, 2].

6.1.1. Электродвигатели постоянного тока

Электродвигатели постоянного тока делятся на коллекторные и бесколлекторные (вентильные) двигатели. Работа электродвигателя постоянного тока основана на взаимодействии магнитных полей рамки с током (ротора) и статора (рис. 6.1).

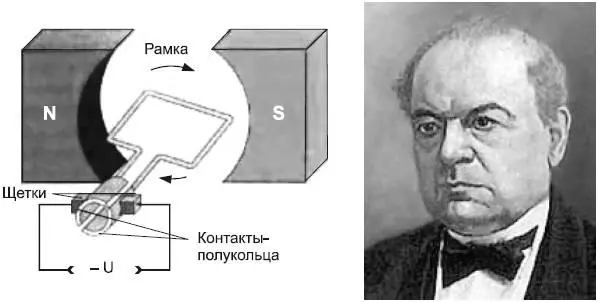

Рис. 6.1. Принцип действия коллекторного электродвигателя постоянного тока и его изобретатель Борис Семенович Якоби (1801–1874)

Наиболее распространены коллекторные электродвигатели постоянного тока. У реверсных коллекторных электродвигателей постоянного тока последовательного возбуждения направление вращения вала может быть как левым, так и правым. На клеммной колодке электродвигателя выведены отдельно концы обмоток возбуждения и обмоток ротора, что делает возможным работу электродвигателей в следящих системах и схемах автоматики. В коллекторных двигателях применяют графитные, угольно-графитные, меднографитные и электрографитированные щетки. Последние обладают наименьшим переходным сопротивлением, допускают высокие окружные скорости и более износостойки.
