Для установки на деревянной стене была предложена другая конструкция. С этой целью в магазине куплены две стеновых стойки с двумя пазами направляющих длиной по 1 м и четырьмя отверстиями для крепления (L9014GA). Максимальная нагрузка на две таких стойки составляет 250 кг. Стеновые стойки с прикрученными болтами плоскими крюками были закреплены саморезами на стене деревянного дома из бруса. После этого водонагреватель за кронштейны корпуса подвесили на три крюка, закрепленных на стене (рис. 5.15).

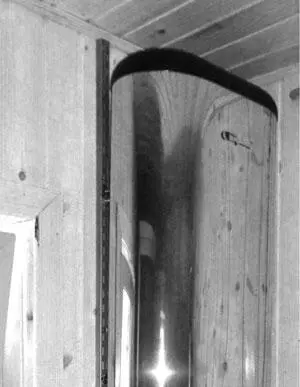

Рис. 5.15. Одна из стеновых стоек с крюком, на котором подвешен водонагреватель за кронштейны корпуса

5.5.3. Подключение водонагревателя к водопроводу

После того как вы укрепили на стене водонагреватель, нужно провести подготовительные работы к подключению его к «холодной» и «теплой» трубам. Собираем узел из тройника 1/2" (наруж./наруж./наруж.), одного шарового крана 1/2" (внутр./наруж.), одного шарового крана 1/2" (наруж./наруж.), переходника 1/2" (наруж./наруж.) и предохранительного клапана 1/2" (внутр./наруж.), который входит в комплект подогревателя (рис. 5.16) [12].

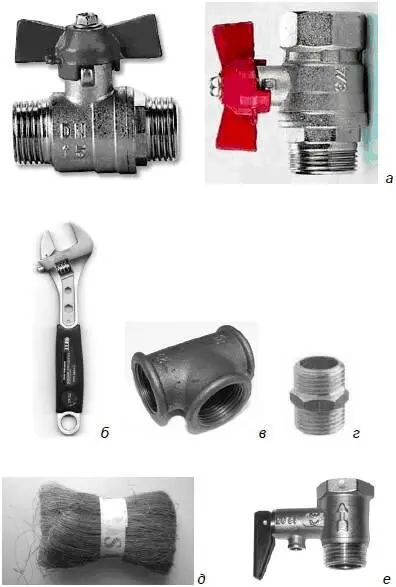

Рис. 5.16. Детали водопроводного узла для подключения к холодному патрубку водонагревателя, материалы и инструменты для сборки: а – шаровые краны; б – разводные гаечные ключи; в – тройник; г – переходник; д – лен; е – предохранительный клапан

Узел собираем с помощью двух разводных ключей. Для предотвращения протечек в соединениях деталей узла используем паклю или лен. Наматываем паклю или лен на холодный патрубок водонагревателя, помеченный синим кольцом. После этого накручиваем на него собранный узел (рис. 5.17).

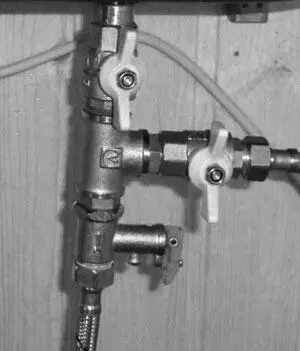

Рис. 5.17. Собранный водопроводный узел

Гибкие подводки для воды (шланги) бывают различной длины (рис. 5.18) [13, 14]. В прил. П4.1 приведены значения длин подводок для воды, которые продаются в магазинах России. В основе такого шланга лежит обычный резиновый шланг, который находится в металлической оплетке, что позволяет выдерживать давление водопровода. Герметизация соединения шланга с краном и переходником осуществляется с помощью резиновой прокладки, которая уже имеется под гайкой. Наматывать фум-ленту или паклю не нужно, это мешает плотному прилеганию прокладки и создает лишнее «напряжение» резьбового соединения.

Рис. 5.18. Гибкая подводка « шланг-гайка-гайка»

Далее нам понадобятся два гибких шлага 1/2" (внутр./наруж.) длиной 0,8 м для подключения водонагревателя к трубе с холодной водой и трубе, по которой теплая вода из водонагревателя пойдет к теплым кранам кухни и душевой кабинки (рис. 5.19). Потребуется еще один гибкий шланг 1/2" (внутр./наруж.) длиной 1 м для отвода воды из сливного вентиля в канализацию и трубка для отвода воды из предохранительного клапана также в канализацию. При нагреве воды в водонагревателе создается избыточное давление, которое удаляется через предохранительный клапан. Под него можно поставить какую-нибудь емкость либо подсоединить трубку и «отвести» ее в канализацию (рис. 5.20) [15].

Рис. 5.19. Подключение гибкой подводки к патрубку теплой воды

Рис. 5.20. Трубка для отвода воды из клапана в канализацию

Третий гибкий шланг подключаем одним концом к сливному вентилю, а второй конец опускаем в канализацию (рис. 5.21).

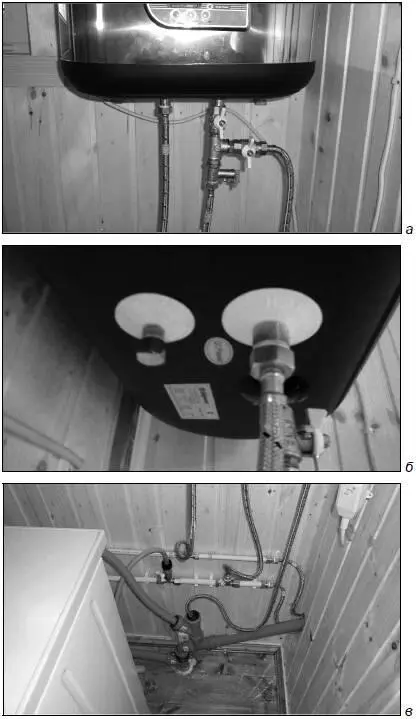

Рис. 5.21. Гибкие шланги подсоединенные: а, б – к водонагревателю, в – к трубам холодного и горячего водоснабжения и канализации

Внимание!

Запрещается эксплуатировать электрический водонагреватель без предохранительного клапана или использовать клапаны других производителей.

После подключения всех гибких шлангов водонагревателя к холодной, горячей трубам и канализации, закрытия вентиля спуска холодной воды из бака последовательно открываем:

• запорный вентиль подачи горячей воды из водонагревателя в магистраль;

• вентиль подачи холодной воды в водонагреватель;

• запорный вентиль подачи холодной воды на магистрали;

• кран горячей воды на смесителе на кухне или душевой кабинке, чтобы обеспечить отток воздуха из водонагревателя;

• запорный вентиль холодной воды водопровода;

Когда через некоторое время в положении ручки смесителя "горячая вода" из крана непрерывной струей потечет вода, пока еще холодная, то это значит, что бак заполнен. Закрываем кран смесителя.

5.5.4. Подключение водонагревателя к электросети

Вставляем вилку водонагревателя в розетку и нажимаем прямоугольную кнопку на УЗО (рис. 5.22). Сразу замигают цифры на дисплее электронной панели управления (рис. 5.23).

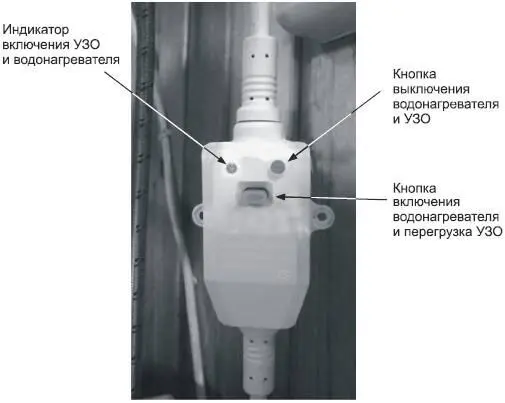

Рис. 5.22. Устройство защитного отключения водонагревателя Thermex RZB50-L в режиме включения, с указанием назначения кнопок

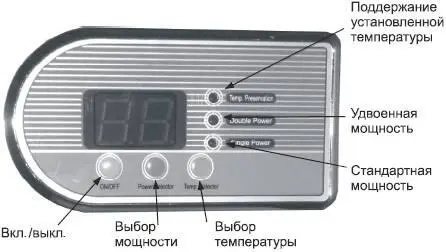

Рис. 5.23. Электронная панель управления водонагревателя Thermex RZB50-L

Нажимаем кнопку «Вкл» водонагревателя. Нажимая на кнопку выбора температуры, устанавливаем температуру 35 или 75 °C. Через 2,5 с после этого на дисплее электронной панели управления будет отображаться текущая температура воды в водонагревателе, и гореть индикатор Стандартная мощность. Если нужно ускорить нагрев, то нажимают кнопку «Выбор мощности». Сразу загорится индикатор «Удвоенная мощность», что говорит о включении ускоренного нагрева (рис. 5.24).

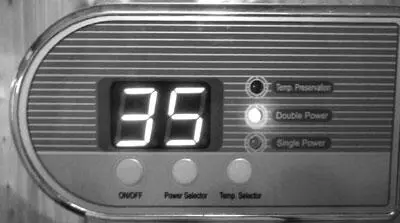

Рис. 5.24. Вид электронной панели управления водонагревателя Thermex RZB50-L при включении ускоренного нагрева воды

Внимание!

Перед включением электропитания убедитесь, что электрический водонагреватель заполнен водой. Для этого из открытого крана теплой воды на кухне или душевой кабинки должна пойти вода.
