Встраиваемые водонагреватели относятся к устройствам проточного типа (рис. 5.8). Для их установки необходим минимум свободного пространства. Они экономичны в эксплуатации, т. к. электроэнергия расходуется только на нагрев используемой воды. Эти водонагреватели имеют высокую производительность, максимально эффективны и долговечны, просты в эксплуатации и обслуживании.

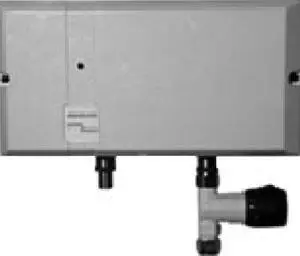

Рис. 5.8. Встраиваемые водонагреватели Redring Powerstream-10

Технические характеристики Redring Powerstream-10:

• максимальная мощность – 10 кВт;

• максимальная температура – 60 °C;

• производительность – 5-7л/мин.;

• функция защиты от перегрева – есть;

• цена – 7250 руб.

5.4. Монтаж наливного водонагревателя «Водолей»

Рассмотрим пример монтажа наливного водонагревателя «Водолей», выпускаемого ООО «Метлес-1», г. Москва (http://www.mtls.ru/produkcija/).

Технические характеристики водонагревателя " Водолей":

• напряжение питающей сети – 220 В;

• потребляемая мощность – 1,2 кВт;

• время нагрева до 60 °C – 40 мин.;

• объем – 15 л;

• диапазон регулировки температуры – 30–80 °C;

• кран – пластиковый (металлический + 50 руб.);

• габариты – 550x190x255 мм;

• масса – 2,2 кг;

• цена – 800 руб.

На рис. 5.9 показана установка такого водонагревателя над мойкой.

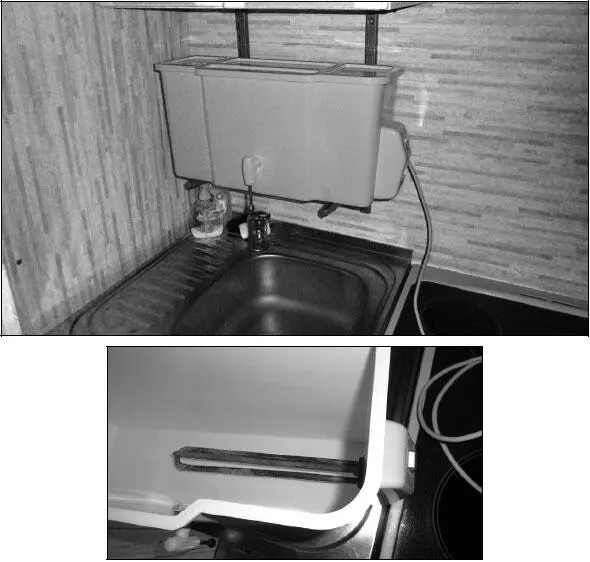

Рис. 5.9. Наливной электрический водонагреватель «Водолей» и его ТЭН

Недостаток водонагревателя «Водолей» – отсутствие в комплекте элементов крепления, которые приходится приобретать отдельно. Для монтажа водонагревателя покупают две стеновые стойки с двумя рядами пазов длиной 500 мм (L9012GA) и два кронштейна к стеновым стойкам с двумя рядами пазов длиной 320 мм (L9004GA), которые вставляются в прорези стеновых стоек (рис. 5.10) (http://www.larvij.ru/goods/2/9). Стойка имеет ширину 25 мм, высоту 10 мм и три отверстия 08 мм под потай.

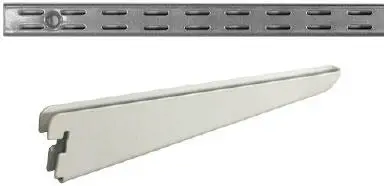

Рис. 5.10. Стеновая стойка с двумя рядами пазов и кронштейном

Примечание

Потай – рассверленная (уширенная) часть цилиндрического отверстия для головки винта, шурупа или заклепки. Делается в случае, когда головка не должна выступать над поверхностью детали.

Каждую металлическую стеновую стойку крепят тремя саморезами диаметром 3 мм к стене возле мойки (рис. 5.11). Расстояние между центральными осями стоек 330 мм. После этого на требуемой высоте кронштейны вставляют в прорези стеновых стоек и на кронштейны-консоли устанавливают бачок (рис. 5.11, 5.12).

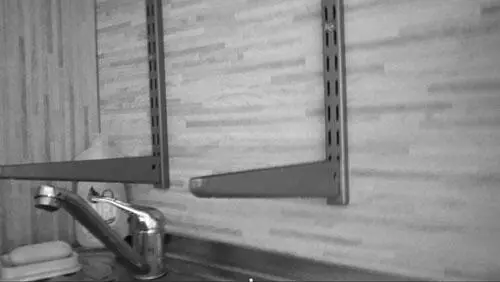

Рис. 5.11. Стеновая стойка с двумя рядами пазов и кронштейном к ним, а также их крепление на стене

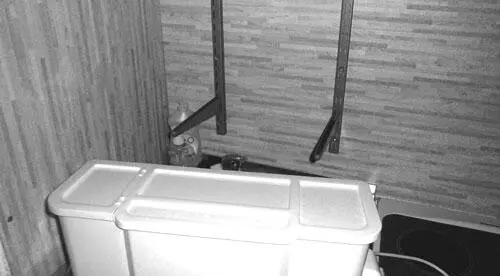

Рис. 5.12. Элементы крепления наливного электрического водонагревателя «Водолей»

Такая конструкция крепления водонагревателя «Водолей» оправдала себя в эксплуатации. Всегда есть возможность, при необходимости, убрать и установить водонагреватель.

5.5. Подключение накопительного водонагревателя Thermex RZL, RZB, RSD

5.5.1. Меры безопасности при подключении

Не допускается при монтаже и эксплуатации электрического водонагревателя:

• включать электропитание, если теплообменник прибора не заполнен водой;

• снимать защитную крышку при включенном электропитании;

• использовать прибор без заземления;

• включать в водопроводную сеть с давлением больше шести атмосфер;

• подключать прибор к водопроводу без предохранительного клапана;

• сливать воду из бака при включенном электропитании;

• устанавливать сменные детали и узлы, не рекомендованные производителем;

• изменять конструкцию и установочные размеры кронштейнов изделия.

5.5.2. Установка крепежных элементов

Водонагреватели объемом 5-150 л устанавливают патрубками вниз в соответствии с маркировкой, указанной на корпусе [10]:

• RZL–VS, RZL–VP, RZB-F, RZB-L, RSD – вертикально;

• RZL-HS, RZL-HP, RZB, RZB-D – горизонтально.

Рассмотрим установку электрического водонагревателя Thermex RZB50-L (ID 50 V) (рис. 5.13). Это вертикальный накопительный водонагреватель Thermex серия FLAT DIAMOND.

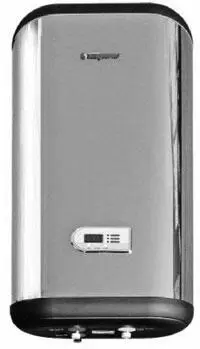

Рис. 5.13. Электрический водонагреватель Thermex RZB50-L (ID 50 V)

Отличительные особенности аппарата:

• технология сварки "G.5";

• суперплоская форма;

• функция ускоренного нагрева;

• корпус из немагнитной нержавеющей полированной стали;

• индикация температуры воды в баке;

• электронное управление с LCD-дисплеем на лицевой панели;

• система самодиагностики;

• дополнительный патрубок системы самоочистки/слива воды;

• максимальная комплектация для монтажа (обратный клапан, анкеры, электрический шнур);

• пульт управления.

Технические характеристики водонагревателя Thermex RZB50-L:

• объем – 50 л;

• габариты – 875x235x435 мм;

• мощность – 1,3+0,7=2 кВт;

• толщина стенок бака – 1,2 мм;

• время нагрева – 1 ч 45 мин.;

• терморегулятор – внешний;

• тип анода – магниевый;

• внутреннее покрытие бака – нерж; сталь;

• вес без воды – 16 кг;

• вес с водой – 66 кг;

• цена – 7950 руб.

Добавим, что электрический водонагреватель Thermex RZB50-L оборудован штатным шнуром электропитания с вилкой и УЗО. Розетка для подключения водонагревателя должна иметь клемму заземления и располагаться в месте, защищенном от влаги. Розетка и подведенная к ней электропроводка должны быть рассчитаны на номинальную мощность не менее 2 кВт.

Габаритные и технические размеры водонагревателя RZB 50 L горизонтального и вертикального типа приведены на рис. 5.14.

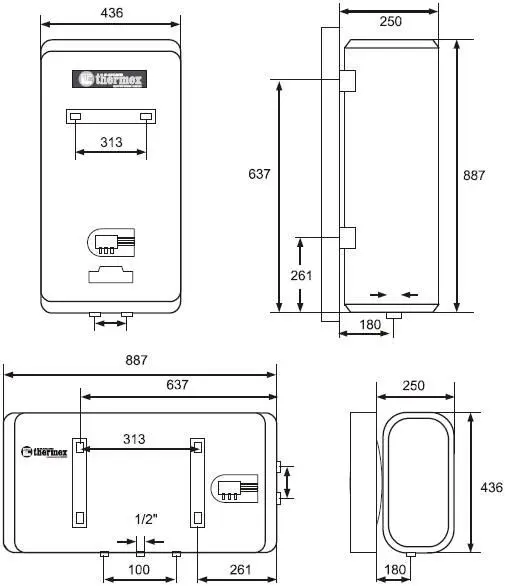

Рис. 5.14. Габаритные и технические размеры водонагревателя RZB 50 L

Водонагреватель рекомендуется устанавливать как можно ближе к месту использования горячей воды, чтобы сократить потери тепла в трубах. Для обслуживания устройства расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 30 см (для моделей 5-80 л) и 50 см (для моделей 100–150 л)

По инструкции водонагреватель подвешивают за кронштейны корпуса на крюки анкеров, закрепляемые в стене. Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейнов водонагревателя. Так можно монтировать прибор только на бетонные или кирпичные стены [11]. В стене из бруса, обитого вагонкой, установить надежно анкеры такой длины затруднительно.
