• эвристических приемов, т. е. обобщенных правил изменения структуры и свойств ТО. В настоящее время созданы банки данных как по межотраслевым эвристическим приемам, так и по частным, применяемым в отдельных отраслях. Большой вклад в решение этой проблемы внесен советской школой изобретательства Альтшуллера;

• анализа следствий из общих законов и частных закономерностей развития ТО. Эти законы применительно к различным отраслям промышленности установлены работами школы профессора А. И. Половинкинаи др.;

• синтеза цепочек физических эффектов для получения новых физических принципов действия ТО. В настоящее время существуют программные продукты, разработанные российскими исследователями, автоматизирующие этот процесс.

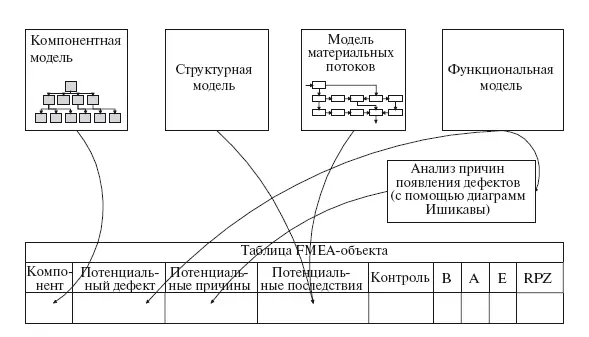

Рис. 5.16. Схема FMEA

Первый этап ФФА аналогичен первому этапу ФСА или FMEA. Обычно ФФА проводится в следующей последовательности:

1) формулируется проблема; для этого могут быть использованы результаты ФСА или FMEA. Описание проблемы должно включать назначение ТО, условия его функционирования и технические требования к ТО. Формулировка проблемы должна способствовать раскрытию творческих возможностей и развитие фантазии для поиска возможных решений в широкой области, поэтому при описании проблемы необходимо избегать специальных терминов, раскрывающих физический принцип действия и конструкторско-технологические решения, использованные в прототипе;

2) составляется описание функций назначения ТО. Описание базируется на анализе запросов потребителя и должно содержать четкую и краткую характеристику технического объекта, с помощью которого можно удовлетворить возникшую потребность. Для понимания функций назначения ТО необходимо дать краткое описание надсистемы, то есть системы, в которую входит проектируемый ТО. Описание функций ТО включает: действия, выполняемые ТО, объект, на который направлено действие, и условия работы ТО для всех стадий жизненного цикла ТО;

3) производится анализ надсистемы ТО. К надсистеме относится и внешняя среда, в которой функционирует и с которой взаимодействует рассматриваемый ТО, например, пневмогидросистема управления двигательной установкой является надсистемой по отношению к ТО-топливному клапану, открывающему и закрывающему магистраль; система технологического оснащения процесса сборки-клепки является надсистемой по отношению к ТО-инструменту для клепки; сверлильный станок, рабочий и обрабатываемая заготовка образует надсистему, в которую входит ТО-приспособ-ление. Анализ надсистемы производится с помощью структурной и потоковой модели ТО. При этом целесообразно воспользоваться эвристическими приемами, например, рассмотреть, можно ли выполнить функцию рассматриваемого ТО путем внесения изменений в смежные объекты надсистемы; нельзя ли какому-либо смежному объекту надсистемы частично или полностью передать выполнение некоторых функций рассматриваемого ТО; что мешает внесению необходимых изменений и нельзя ли устранить мешающие факторы;

4) составляется список технических требований к ТО. Этот список должен базироваться на анализе требований потребителей. На этой стадии целесообразно использовать приемы описанной ниже технологии развертывания функций качества;

5) строится функциональная модель ТО обычно в виде функционально-логической схемы;

6) анализируются физические принципы действия для функций ТО;

7) определяются технические и физические противоречия для функций ТО. Такие противоречия возникают между техническими параметрами ТО при попытке одновременно удовлетворить несколько требований потребителя;

8) определяются приемы разрешения противоречий и направления совершенствования ТО. Чтобы реализовать совокупность потребительских свойств объекта, отраженных в его функциональной модели, с помощью минимального числа элементов, модель преобразуется в функционально-идеальную. Поиск вариантов технических решений часто проводят с помощью морфологических таблиц.

На последнем этапе ФФА рекомендуется строить графики, эквивалентные схемы, математические модели ТО. Важно, чтобы модель была продуктивной, т. е. позволяла найти новые возможные решения. Приветствуется всякая инициатива и творчество. К формированию морфологической таблицы целесообразно приступить тогда, когда появится несколько предлагаемых решений для различных функциональных элементов ТО.

Применение ФФА позволяет повысить качество проектных решений, создавать в короткие сроки высокоэффективные образцы техники и технологий и, таким образом, обеспечивать конкурентное преимущество предприятия.

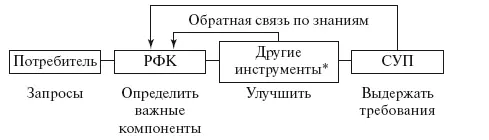

Технология РФК – это последовательность действий производителя по преобразованию фактических показателей качества изделия в технические требования к продукции, процессам и оборудованию. При этом используется весь арсенал современных методов проектирования и обеспечения качества (рис. 5.17.). На рисунке СУП – система управления процессами.

* Тагучи, бенчмаркинг,

FMEA, ФСА, 7 инструментов качества и др.

Рис. 5.17. РФК как интеграционная технология проектирования

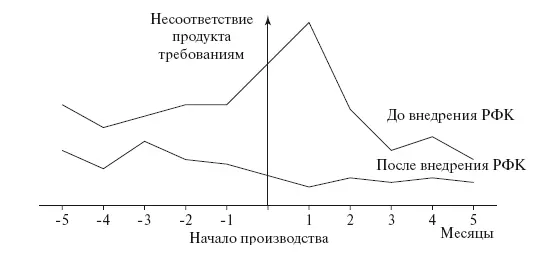

Использование всех этих методов при проведении РФК обеспечивает решение важнейшей задачи – более полное соответствие продукта требованиям по сравнению с «классическими» технологиями разработки уже на стадии начала производства нового продукта (рис. 5.18).

Рис. 5.18. Сокращение несоответствий продукта требованиям при внедрении РФК

Процесс определения потребностей клиентов делится на три стадии (на рис. 5.19), которые, в свою очередь, можно разделить на девять шагов. Эти шаги демонстрируют принцип чередования мысли и опыта, или проверки теории практикой.

Стадия 1. Выработка понимания потребностей клиентов и его среды.

Шаг 1. Планирование исследования: решите, насколько широко исследовать возможные потребности клиентов.

Шаг 2. Сбор голосов клиентов: выслушайте, что потенциальные клиенты говорят о своих потребностях, и наблюдайте, что они делают.

Шаг 3. Создание образа среды клиентов: интегрируйте и представьте в ясно выраженной форме ваши наблюдения за тем, чем занимаются ваши клиенты.
