Трансформатор Тг придется нам изготовить самостоятельно. Проще всего воспользоваться для этой цели испорченным трансформатором от динамика. Такие трансформаторы бывают обычно с диаметром среднего сердечника, равным 3–4 см. Трансформатор разберите, снимите старую обмотку. Разматывая проволоку с трансформатора, наматывайте ее сразу на любую катушку во избежание спутывания. На свободный сердечник наматываем 40 витков проволоки, диаметром 0,4–0,8 мм, оставляя два конца длиной по 100 мм каждый. Обернув витки бумажной прокладной, наматываем еще 300 витков, оставляя концы (50–60 мм), а затем наматываем еще 300 витков тонкой проволоки, диаметром 0,15-0,25 мм, полученной после разборки трансформатора динамика. Обращайте при этом внимание на то, чтобы обе секции обмотки были сделаны в одном направлении. После намотки катушек, трансформатор присоединяем к схеме нашего инструмента.

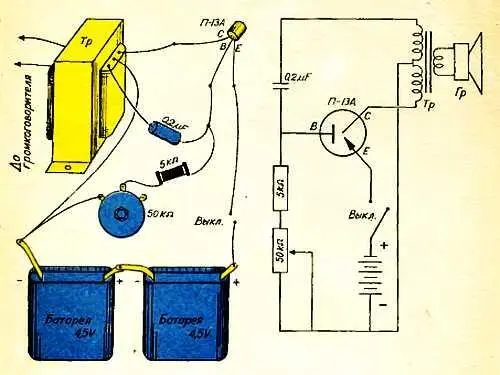

Схема его (рис. 2) настолько проста, что удовлетворительных результатов добьетесь без труда. Высоту звуков, создаваемых инструментом, можно подбирать изменением емкости конденсатора. (В схеме на рисунке применен конденсатор 0,2 пф). Чем больше емкость, тем ниже тональность звуков; чем меньше емкость, тем выше тональность.

Хорошо выполненный инструмент создает звуки в пределах трех октав. Во время игры одной рукой регулируем высоту звука, вращая ручкой потенциометра, а второй рукой включаем и выключаем инструмент.

Если пробная схема работает удовлетворительно, можем приступать к построению корпуса инструмента. Выполним его по чертежу 3 , лучше всего из клееной фанеры, толщиной от 4 до 8 мм. В месте вмонтирования динамика в фанере надо вырезать соответствующее отверстие или просверлить несколько отверстий. Детали советуем располагать так, как это показано на рис. 3.

Контакты выключателя (рис. 4). расположенного на грифе инструмента, изготавливаем из латунных выводов от использованной батарейки.

Весь инструмент можно обтянуть тонкой, красивой тканью. На оси потенциометра укрепляем шарик « р » (рис. 4).

Играть на нашем музыкальном инструменте нетрудно, однако требуется некоторая сноровка. Многое зависит г: от музыкальных способностей самого конструктора.
