Теперь надо приготовить деполяризирующую смесь в следующей по весу пропорции: 10 частей перекиси марганца в порошке, 6 частей кокса в порошке (можно взять угольный порошок в той же дозе), 2 части графита в порошке, 1 часть нашатыря в порошке.

Чтобы заполнить мешочек указанных размеров, потребуется приблизительно следующее количество составных частей массы (в граммах): перекиси марганца — около 500, кокса — 300, графита — 100 и нашатыря — 50. Приготовление смеси надо производить в следующем порядке: сначала возьмите перекись марганца и графит и тщательно перемешайте их между собой в глубокой тарелке или миске до получения однообразной массы, затем прибавьте кокс и нашатырь и все хорошенько перемешайте, слегка спрыскивая смесь водой.

После приготовления однородной смеси надо произвести набивку мешочка. Для этого устанавливают угольный электрод в центре мешочка и насыпают смесь небольшими порциями, спрыскивая ее раствором нашатыря и утрамбовывая вокруг электрода деревянной палочкой.

По окончании набивки края мешочка загните к электроду и завяжите бечевкой. Для уплотнения смеси перетяните мешочек в нескольких направлениях прочными нитками, на которые нанижите круглые стеклянные бусинки. Если бусинок под руками не окажется, привяжите к агломерату три-четыре пластмассовые или деревянные палочки, пропитанные в парафине, выпустив их ниже дна мешочка на 5–6 миллиметров, чтобы он не касался дна сосуда, где могут оказаться проводящие ток осадки.

Пропитайте выступающий конец угольного электрода в расплавленном парафине, для чего опустите конец электрода в расплавленный парафин и подержите его 10–15 минут. За это время парафин заполнит поры в угле и не допустит впоследствии проникновения электролита из элемента вверх, через поры угля, как в ламповом фитиле. Если электролит дойдет до медного контакта, то последний окислится и разрушится. После пропитки угля плотно прикрепите к его концу проволочное контактное кольцо и соберите элемент.

В стеклянную банку вставьте цинковый электрод. В центр этого электрода поместите угольный электрод с агломератом. Приготовьте и залейте электролит, и ваш элемент готов к работе.

Электролит приготовляется так. Возьмите 500 граммов кипяченой остуженной воды и растворите в ней около 200 граммов нашатыря в порошке, добавьте в раствор 2–3 столовые ложки толченого сахара, 1 ложку глицерина и капель 20–30 крепкой уксусной эссенции. Эти добавления к нашатырю введены для того, чтобы препятствовать образованию вредных кристаллов внутри элемента.

Хорошие результаты дает электролит, составленный по следующему рецепту:

500 граммов кипяченой и остуженной воды, 100 граммов нашатыря, 50 граммов хлористого цинка, 25 граммов поваренной соли, 10–15 капель соляной кислоты.

Если под руками не окажется нужных веществ для электролита, можно взять один насыщенный раствор поваренной соли с добавлением по 4–5 чайных ложек крепкого уксуса на каждые 500 граммов воды.

Элемент надо заполнить электролитом так, чтобы цинковый электрод погрузился в него полностью.

Э. д. с. элемента равна примерно 1,5 вольта, а емкость составляет 20–30 ампер-часов. Чтобы в электролит элемента не попадала пыль и грязь, закройте сверху сосуд деревянной крышкой, пропитанной в парафине. В крышке сделайте отверстия для выводов. Крышка позволяет более прочно закрепить электроды внутри элемента. Таким способом можно изготовить любое количество элементов.

Уход за элементами мешочного типа весьма прост. Он заключается лишь в надзоре за чистотой всех частей, надежностью контактов и своевременным добавлением раствора. В процессе работы элемента из раствора выделяются кристаллы солей, которые осаждаются по краям банок и на поверхности угля, вызывая нарушение контакта. Для предотвращения этого смажьте края банок вазелином, а уголь в местах контакта залейте парафином.

Если раствор принимает мутно-молочный цвет, то это означает, что в нем недостает нашатыря, который необходимо добавить и размешать до тех пор, пока раствор не будет совершенно прозрачным. При этом полезно насыпать на дно элемента небольшое количество измельченного нашатыря, чтобы раствор был всегда им достаточно насыщен. Это уменьшает выделение кристаллов.

При весьма значительном образовании кристаллов внутри элемента необходимо оба электрода тщательно промыть в горячей воде и просушить.

Если напряжение элемента значительно упало, а электролит и электроды чистые, то это означает, что в марганце деполяризатора ощущается недостаток кислорода. В этом случае надо заменить деполяризатор или восстановить его.

Хорошие результаты по восстановлению перекиси марганца дает пропускание постоянного тока через элемент, подобно зарядке аккумуляторов. Для этого положительный электрод элемента надо соединить с плюсом постороннего источника, а отрицательный электрод — с минусом и пропускать ток в течение 15–20 минут. Чтобы не замкнуть посторонний источник, необходимо включить реостат в цепь элемента. Напряжение внешнего источника должно быть больше в 3–5 раз напряжения элемента. Зарядный ток должен быть меньше нормальной разрядной величины тока элемента. По мере испарения электролита в элементы следует доливать свежий раствор нашатыря.

Если соблюдать указанный уход, элементы будут работать надежно.

Элементы Лекланше работают устойчиво, но сравнительно непродолжительное время (при работе их э. д. с. заметно падает). Поэтому элементы Лекланше выгодно применять, когда цепь замыкается на короткое время, то есть при постановке опытов, испытании самодельных электрических приборов и моделей.

Указанного недостатка не имеют элементы, разработанные русским саперным инженером Поповым для военно-телеграфной связи. Хотя элементы Попова и принадлежат к категории слабых, но этот недостаток окупается весьма устойчивой работой при постоянном напряжении и величине тока. При правильном уходе элементы Попова могут непрерывно работать многие месяцы и даже годы.

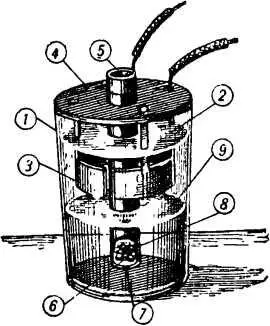

Внешний вид и конструкция элемента Попова показаны на рисунке 4.

Рис. 4. Элемент Попова.

Он состоит из стеклянного сосуда 1, наполненного электролитом, состоящим из двух не смешивающихся между собой жидкостей, разных по удельному весу. Нижнюю часть сосуда занимает медный купорос 9 (с большим удельным весом), а верхнюю — цинковый купорос 2 (с меньшим удельным весом).

Отрицательным полюсом элемента служит укороченный цинковый цилиндрический электрод 3. Он прочно прикреплен к верхней крышке 4 и погружается только в слой цинкового купороса, не доходя до уровня медного купороса на 25–30 миллиметров.
