Эти сигналы усиливаются с помощью электронных усилителей. В них дополнительно вводятся сигналы, определяющие начало движения в горизонтальном направлении (по строкам), и сигналы, определяющие начало движения луча по вертикали (по кадру). Такие сигналы называются синхронизирующими, так как они нужны для того, чтобы заставить электронный луч в приемной трубке, в обычном телевизионном кинескопе, отклоняться строго в соответствии, синхронно с лучом передающей трубки.

Сигналы изображения и синхронизирующие сигналы передаются по радио или по специальному кабелю к приемникам изображения — к телевизорам.

Ортикон был описан здесь столь подробно лишь потому, что на его примере можно проще всего объяснить важные принципы работы передающих трубок. Но ортикон не является ни единственным, ни лучшим среди своих «собратьев». В настоящее время есть значительно лучшие типы трубок.

Первой трубкой, успешно использовавшейся в телевидении, был так называемый иконоскоп. В настоящее время он почти вышел из употребления и заменен более совершенным супериконоскопом [38] Слово «супер» — составная часть сложных слов, обозначающая высшее качество или повышенное, улучшенное действие. . Трубки этого типа широко применяются при передаче из студий и теперь. За много лет своего существования супериконоскоп очень хорошо отработан и освоен промышленностью. С его помощью можно получать изображения высокой четкости и с очень хорошим воспроизведением полутонов. Но у него есть один очень большой недостаток— малая чувствительность, столь малая, что для нормальной работы телевизионной камеры требуется очень большая освещенность передаваемой сцены. Практически ее можно обеспечить только в телестудии с помощью специальной осветительной аппаратуры. Другой недостаток супериконоскопа состоит в том, что он громоздок, имеет сложную форму и плохо вписывается в конструкцию камеры.

Уже известная вам трубка ортикон по чувствительности и четкости мало отличается от супериконоскопа и тоже применяется в телевизионном вещании. Особенно популярна она в Англии.

В конце 40-х годов появилась новая трубка — суперортикон, обладающая исключительно хорошими параметрами. Главный из них — чувствительность— столь высок, что изображение хорошего качества может быть получено в сумерки или даже при лунном освещении. Четкость изображения, даваемого этой трубкой, также очень высокая: она может быть доведена даже до 1000 строк. Суперортикон имеет хорошую конструктивную форму, но его габариты тоже велики (длина примерно 500–600 миллиметров, а наибольший диаметр 50–60 миллиметров). Кроме того, мы не должны забывать о системе катушек, охватывающих трубку. Они тоже занимают много места и весят добрый десяток килограммов. К недостаткам суперортикона следует отнести и очень большую сложность эксплуатации, высокую стоимость, малый срок службы и малую прочность — он очень плохо переносит сильные удары, сотрясения и вибрации.

И все-таки его достоинства искупают все эти серьезные недостатки. Суперортикон считается и еще долго будет одной из наилучших трубок для применения в тех случаях, где на первом месте стоит чувствительность. В телевизионном вещании трубки типа суперортикон имеют весьма широкое распространение.

Суперортиконам скоро минет двадцать лет, но, несмотря на это, их продолжают непрерывно совершенствовать. И в самое последнее время добились новых больших успехов. Не так давно появились новые суперортиконы, чувствительность которых столь высока, что во много раз превосходит чувствительность человеческого глаза. Усовершенствовать суперортикон помог наш старый знакомый — электронно-оптический преобразователь. Его использовали для того, чтобы он проектировал на суперортикон уже усиленное по яркости изображение.

Передающие телевизионные трубки: суперортикон, обычный и миниатюрный видиконы. Длина суперортикона примерно 0,5 метра; длина миниатюрного видикона меньше 10 сантиметров.

Все перечисленные до сих пор трубки были основаны на явлении внешнего фотоэффекта. Но мы знаем, что овладение внутренним фотоэффектом позволило инженерам и ученым создать различные устройства, аналогичные по своему назначению устройствам с внешним фотоэффектом. Значит, мы вправе ожидать, что могут быть созданы и телевизионные передающие трубки, основанные на внутреннем фотоэффекте. И такое предположение оказывается справедливым.

Такие трубки были действительно разработаны. Первые их образцы появились в начале 50-х годов. Их свойства столь хороши, что и в настоящее время они являются не только самыми распространенными, но и самыми любимыми трубками всех телевизионщиков. Трубки такого типа носят название «видикон».

У видикона много достоинств. Прежде всего он имеет очень хорошую чувствительность. Она, правда, ниже, чем у суперортикона, но значительно выше, чем у всех остальных типов трубок, и вполне достаточна для того, чтобы получить хорошее изображение при естественном дневном свете (даже в пасмурную погоду) и при обычном комнатном электрическом освещении. По четкости изображения новейшие модификации видиконов тоже практически не уступают суперортикону. Появившиеся в самом конце 1960 года сообщения говорят, что четкость изображения может быть доведена до 1000 строк.

Очень важно и то, что видикон необыкновенно прост в эксплуатации, очень надежен, не боится ударов и вибраций, значительно более долговечен и дешев.

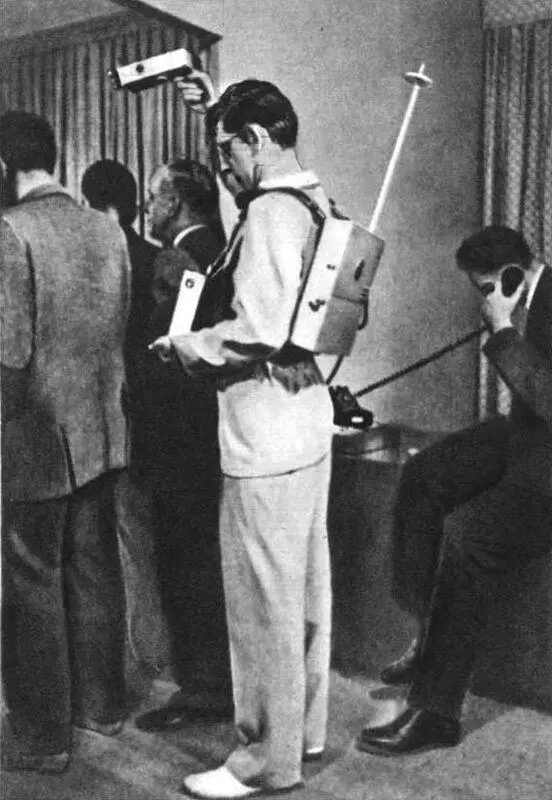

В правой руке репортера камера с миниатюрным видиконом; левой рукой он придерживает очень маленький, контрольный приемник, по экрану которого репортер контролирует качество изображения; в ранце, за спиной, — телепередатчик.

Есть у него и еще одно огромное достоинство — видикон имеет очень малые размеры: его диаметр равен всего лишь 25 миллиметрам, а длина — 160. При этом вес системы катушек может быть доведен до нескольких сотен граммов.

Но это еще не предел. Уже созданы в ряде стран и отлично работают миниатюрные видиконы (их иногда называют минивидиконами), которые по своим размерам не больше сигареты. Диаметр такого видикончика всего лишь 13 миллиметров, а длина — 80. Вес системы катушек может не превышать 150–200 граммов. Правда, наивысшая четкость изображения, которую до настоящего времени удалось достигнуть с его помощью, не превышает 300–400 строк. Но ведь минивидикон совсем еще «юная» трубка, и от нее многого можно ожидать в будущем. И, в частности, того, что благодаря исключительной простоте конструкции эту трубку смогут изготавливать на автоматических линиях в таких же количествах и при такой же стоимости, как и обычные электронные лампы. А это означает, что телевидение сможет проникнуть во многие области жизни и деятельности человека.
