Михаил Абрамян - Разработка пользовательского интерфейса на основе технологии Windows Presentation Foundation

Третья часть содержит проекты, связанные с дополнительными возможностями WPF – работа с цветами и кистями и использование компонентов TrackBar (проект COLORS), работа со списками и использование стилей при определении макета приложения (проект LISTBOXES), работа с флажками и наборами флажков (проект CHECKBOXES), работа с иерархическими списками, реализация дерева каталогов и списка файлов, использование компонентов GridSplitter и Image, применение реестра Windows для хранения настроек приложения (проект IMGVIEW), работа с табличными списками и использование заставок и градиентных кистей (проект TRIGFUNC), создание компонентов во время выполнения программы (проект HTOWERS).

Завершает книгу раздел с 48 учебными заданиями, разбитыми на 5 групп. Каждая группа содержит однотипные задания; первая группа включает задания на организацию взаимодействия между окнами приложения, вторая – на синхронизацию компонентов и совместное использование обработчиков событий, третья – на реализацию режима перетаскивания Drag & Drop, четвертая – на создание программ, управляемых таймером, пятая – на использование стандартных диалоговых окон и работу с реестром. Большое количество заданий позволяет легко формировать из них наборы индивидуальных заданий одинакового уровня сложности.

За рамками настоящей книги осталось большинство возможностей библиотеки WPF, связанных с ее графической подсистемой, поскольку детальное изучение этих возможностей более естественно отнести к курсу по компьютерной графике.

Предполагается, что читатель книги уже изучил базовый курс по программированию. Знание основ языка C#, а также языка XML, является желательным, но не обязательным, так как ознакомиться с конструкциями этих языков можно в процессе чтения книги. Тем не менее полезной может оказаться книга [5], освещающая практически все аспекты языка C# и стандартных библиотек платформы .NET, а также книга [4], содержащая описание основных типов стандартной библиотеки (в том числе классов, связанных с обработкой строк и файлов), объектной модели языка C# и технологии LINQ, в том числе интерфейса LINQ to XML.

В качестве среды программирования используется Microsoft Visual Studio 2015, однако все проекты можно реализовать и в более ранних версиях этой среды (начиная с версии 2008). Применение новых возможностей языка C#, появившихся в его версии 6.0 и доступных только в Visual Studio версий 2015 и выше, всегда особо отмечается и сопровождается альтернативными вариантами кода для предыдущих версий.

Соглашения по оформлению фрагментов программного кода и xaml-файлов приводятся в первом проекте EVENTS. В нем же описываются основные действия по созданию и редактированию проекта для WPF-приложения.

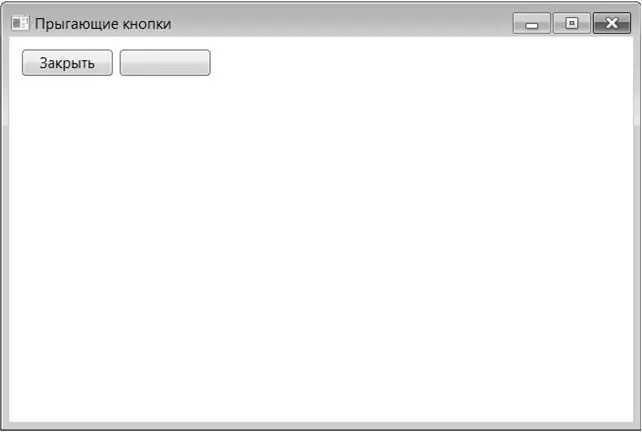

Рис. 1.Окно приложения EVENTS

Для того чтобы создать проект в среде программирования Visual Studio, выполните команду File | New | Project (Ctrl+Shift+N), в появившемся окне New Project выберите в левой части вариант Visual C#, а в правой части – вариант WPF Application, в поле ввода Name укажите имя проекта (в нашем случае EVENTS), а в поле ввода Location укажите каталог, в котором будет создан каталог проекта. Желательно снять флажок Create directory for solution, чтобы не создавался промежуточный каталог для решения (каталог для решения удобно использовать в ситуации, когда решение содержит несколько проектов; в нашем случае решение всегда будет содержать единственный проект). После указания всех настроек нажмите кнопку «OK».

В результате будет создан каталог EVENTS, содержащий все файлы одноименного проекта, в том числе файл решения EVENTS.sln, файл проекта EVENTS.csproj, а также файлы для двух основных классов проекта, созданных автоматически: класса MainWindow, представляющего главное окно программы, и класса App, обеспечивающего запуск программы, в ходе которого создается и отображается на экране экземпляр главного окна.

Для каждого класса создаются два файла: с расширением xaml, котрый содержит часть определения класса в специальном формате, и с расширением cs (перед которым тоже содержится текст xaml), содержащий часть определения класса на языке C#. Файл с расширением xaml ( xaml-файл ) имеет формат XML (eXtensible Markup Language – расширяемый язык разметки). Аббревиатура XAML (произносится «зэмл» или «замл») означает, что используется специализированный вариант языка XML: eXtensible Application Markup Language – расширяемый язык разметки для приложений .

Приведем содержимое файлов, связанных с классом App и созданных в Visual Studio 2015.

App.xaml:

App.xaml.cs:

Анализ этих файлов показывает, что класс App наследуется от стандартного класса Application, а также что в cs-файле никакой новой функциональности в класс App не добавляется (обратите внимание на то, что при определении класса App в cs-файле указывается модификатор partial, означающий, что часть определения этого класса содержится в другом файле). Созданный класс (как и другие классы проекта, создаваемые автоматически) связывается с пространством имен EVENTS, совпадающим с именем проекта.

Перед анализом содержимого xaml-файла следует предварительно описать основные правила, по которым формируется любой XML-файл. Подобные файлы состоят из иерархического набора вложенных друг в друга именованных XML - элементов , причем каждый элемент может иметь любое количество XML - атрибутов и дочерних элементов . Элементы оформляются в виде тегов ; открывающий тег элемента имеет вид < имя_элемента список_атрибутов >, а закрывающий тег – </ имя_элемента >. Между этими тегами располагается содержимое элемента, которое может представлять собой обычный текст и/или другие (дочерние) элементы (а также другие XML-узлы , которые мы не будем обсуждать, так как в xaml-файле они не используются). Число уровней вложенности элементов может быть любым. Если элемент не имеет содержимого, то он может представляться в виде одного комбинированного тега вида < имя_элемента список_атрибутов />. Атрибуты в списке определяются следующим образом: имя_атрибута =" значение_атрибута "; значение обязательно заключается в кавычки (одинарные или двойные). Все атрибуты одного элемента должны иметь различные имена, в то время как его дочерние элементы могут иметь совпадающие имена. Регистр в именах учитывается; имена как атрибутов, так и элементов могут содержать только буквы, цифры, символы «.» (точка), «-» (дефис) и «_» (подчеркивание) и начинаться либо с буквы, либо с символа подчеркивания. Пробелы в именах не допускаются. Перед именами элементов и атрибутов могут указываться префиксы пространств имен , отделяемые от собственно имени двоеточием (в файле App.xaml имеются два таких атрибута: xmlns:x и xmlns:local). Любой XML-файл должен содержать единственный XML-элемент верхнего уровня, называемый корневым элементом (в файле App.xaml это элемент Application).
