А. Красько - Схемотехника аналоговых электронных устройств

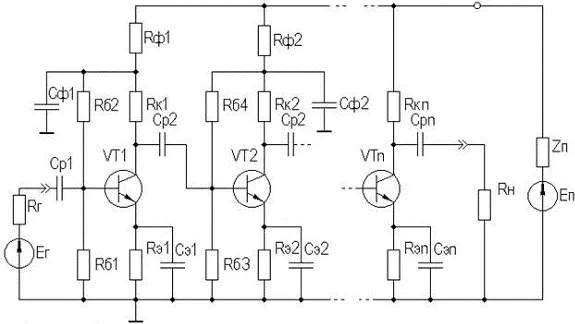

Рисунок 3.8. Усилитель с параллельным включением фильтров развязки по питанию

Фильтры включаются на пути обратной передачи в петле ОС и создают делитель переменного напряжения, сопротивления плеч которого равны R ф и X Cф . Ослабление делителем напряжения паразитной ОС на нижней граничной частоте характеризуется коэффициентом развязки

откуда

Номинал резистора R ф определяется требуемым напряжением питания предварительных каскадов, которое, как правило, меньше, чем у оконечного.

Кроме ослабления паразитных ОС, развязывающие фильтры одновременно сглаживают пульсации напряжения питания с частотой 50 и 100 Гц, если усилитель питается от сетевого выпрямителя. Уровень напряжения на выходе усилителя задают, исходя из требования, чтобы в любой точке УУ амплитуда напряжения фона, добавляющегося к основному сигналу, была бы, по меньшей мере, в (2…3)D раз меньше максимальной амплитуды последнего, D — динамический диапазон УУ.

Усилители мощности (УМ) предназначены для передачи больших мощностей сигнала без искажений в низкоомную нагрузку. Обычно они являются выходными каскадами многокаскадных усилителей. Основной задачей УМ является выделение в нагрузке возможно большей мощности сигнала, усиление напряжения в нем является второстепенным фактором.

Основными задачами при проектировании УМ являются:

◆ обеспечение режима согласования выходного сопротивления УМ с нагрузкой с целью передачи в нагрузку максимальной мощности;

◆ достижение минимальных нелинейных искажений сигнала;

◆ получение максимального КПД.

УМ классифицируются по:

◆ способу усиления — на однотактные и двухтактные;

◆ способу согласования — на трансформаторные и бестрансформаторные;

◆ классу усиления — на классы A, B, AB, C, D.

В качестве методов проектирования могут применяться:

◆ графоаналитические (построение ДХ и т.д.);

◆ по усредненным параметрам.

Для всех рассмотренных ранее усилительных каскадов предполагалось. Что они работают в режиме класса А. Выбор рабочей точки покоя, например для БТ, (см. рисунок 2.10) производится таким образом, чтобы входной сигнал полностью помещался на линейном участке входной ВАХ транзистора, а значение I б 0 располагалось на середине этого линейного участка. На выходной ВАХ транзистора в режиме класса А рабочая точка ( I к 0, U к 0) располагается на середине нагрузочной прямой так, чтобы амплитудные значения сигналов не выходили за те пределы нагрузочной прямой, где изменения тока коллектора прямо пропорциональны изменениям тока базы. Поскольку режим А характерен работой транзисторов на почти линейных участках своих ВАХ, то УМ в этом режиме будет иметь минимальные НИ (обычно K Г ≤1%).

При работе в режиме класса А транзистор все время находится в открытом состоянии, следовательно, угол отсечки (половина времени за период, в течение которого транзистор открыт) φ ост =180°. Потребление мощности источника питания происходит в любой момент, поэтому каскады, работающие в режиме класса А, характеризуются невысоким КПД (в идеале — 50%, реально — (35…45)%). Режим усиления класса А в УМ применяется в тех случаях, когда необходимы минимальные НИ, а мощность и КПД не имеют решающего значения.

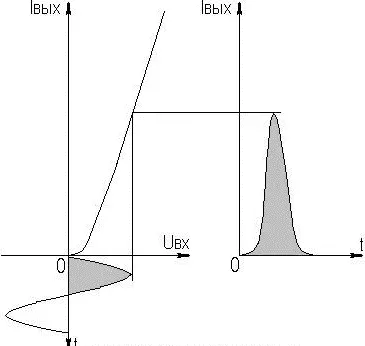

Более мощные варианты выходных каскадов работают в режиме класса В, характеризующегося φ ост =90° (рисунок 4.1).

Рисунок 4.1. Режим класс B

В режиме покоя транзистор закрыт и не потребляет мощности от источника питания, а открывается только в течение половины периода входного сигнала. Относительно небольшая потребляемая мощность позволяет получить в УМ класса B значение КПД до 70%. Режим класса В обычно применяется в двухтактных УМ. Основной недостаток УМ класса B — большой уровень НИ ( K Г ≤10%).

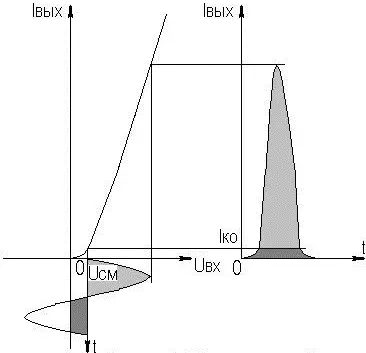

Режим класса АВ занимает промежуточное значение между режимами класса А и В и применяется в двухтактных УМ. В режиме покоя через транзистор протекает небольшой ток покоя I к 0(рисунок 4.2), выводящий основную часть рабочей полуволны входного гармонического сигнала на участок ВАХ с относительно малой нелинейностью.

Рисунок 4.2. Режим класс AB

Угол отсечки в режиме класса АВ достигает (120…130)°, КПД и НИ — средние между значениями для режимов классов А и В.

В режиме класса C транзистор заперт смещением U см (рисунок 4.3), φ ост =90°, поэтому УМ класса С более экономичны, чем УМ класса В.

Рисунок 4.3. Режим класс C

Однако в режиме класса С велики НИ, поэтому класс С применяется, в основном, в генераторах и резонансных усилителях, где высшие гармонические составляющие отфильтровываются резонансным контуром в цепи нагрузки.

В мощных усилителях — преобразователях находит применение режим класса D или ключевой режим работы усилительных элементов. Данный режим, в сочетании с широтно-импульсной модуляцией, позволяет мощные экономичные УМ, в т.ч. и для систем звуковой трансляции.

Таким образом, активный элемент в УМ может работать как без отсечки тока (класс А), так и с отсечкой (классы АВ, В, С, D). Класс усиления задается положением рабочей точки в режиме покоя.

В качестве однотактных бестрансформаторных УМ могут быть применены уже рассмотренные каскады с ОЭ (ОИ) и ОК (ОС), выполненные на мощных БТ или ПТ, причем эмиттерный (истоковый) повторитель эффективен при низкоомной (порядка единиц Ом) нагрузке. Основной недостаток таких каскадов — в режиме согласования с нагрузкой КПД≤25%.

Однотактные трансформаторные УМ имеют КПД≤50% за счет оптимального согласования с нагрузкой с помощью трансформатора (рисунок 4.4).

Рисунок 4.4. Однотактный трансформаторный УМ

Сопротивление нагрузки по переменному току равно:
