в разделе Document (Документ) палитры ToolBox (Палитра инструментов).

При его активизации на информационной палитре появляются соответствующие настройки (рис. 10.25).

Рис. 10.25. Настройки отметок возвышений на плане этажа

Щелчок на кнопке Settings Dialog (Окно настроек)

вызывает окно настройки данного инструмента по умолчанию (рис. 10.26).

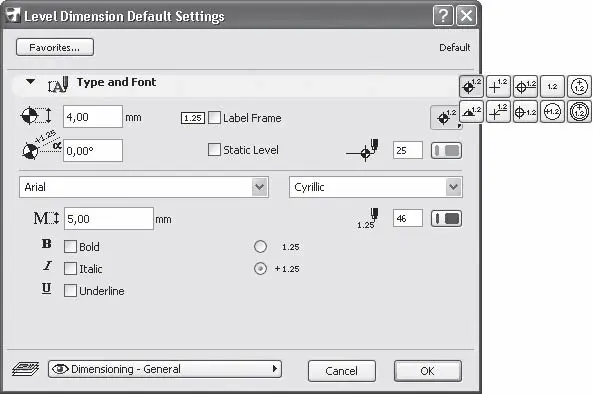

Рис. 10.26. Окно параметров отметок возвышений на плане этажа

По сравнению с ранее рассмотренными инструментами изменено содержимое набора видов маркера, появилось поле установки угла поворота маркера и флажок Label Frame (Рамка отметки), установка которого обрамляет рамкой значение возвышения.

Отметки возвышений на плане этажа должны быть привязаны к одному из объектов. Объекты привязки выбираются щелчком на кнопке Gravity (Привязка)

расположенной на палитре Coordinates (Координаты) (рис. 10.27), которую можно вызвать командой Window → Palettes → Coordinates (Окно → Палитры → Координаты).

Рис. 10.27. Палитра Coordinates (Координаты)

Примечание

Кнопка выбора способа привязки доступна только при активизации инструмента Level Dimension (Отметки уровня) или в режимах построения стен, колонн, балок или вставки библиотечных объектов. Вид кнопки меняется в зависимости от установленного способа привязки.

Отметки возвышений на плане этажа могут быть привязаны к следующим объектам проекта:

•

– без привязки. В этом случае привязка осуществляется к уровню текущего этажа;

•

– к перекрытию;

•

– к скату крыши;

•

– к 3D-сетке.

Поскольку разные точки двух последних объектов могут иметь разные возвышения, привязка будет осуществляться к точке, на которой произведен щелчок кнопкой мыши при указании отметки возвышения.

Для построения отметки возвышения необходимо сделать следующее.

1. Активизировать инструмент Level Dimension (Отметки уровня).

2. Настроить параметры отметки возвышения.

3. Выбрать уровень отсчета и способ привязки точки возвышения к объекту проекта.

4. Щелкнуть кнопкой мыши в необходимой точке плана этажа (рис. 10.28).

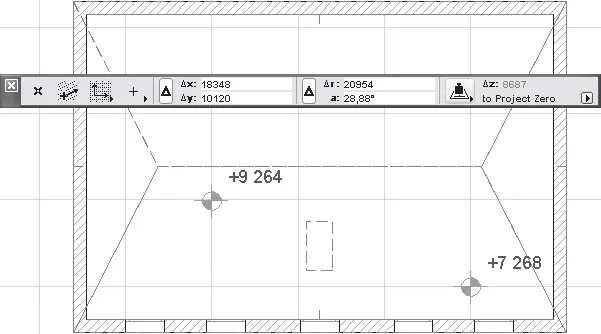

Рис. 10.28. Построение отметок возвышений на плане этажа

Выносные надписи используются для нанесения на чертежи дополнительной информации, которая может быть текстовой, графической или совместной. Для создания выносных надписей в ArchiCAD имеется инструмент Label (Выносная надпись)

который расположен в разделе Document (Документ) палитры ToolBox (Палитра инструментов). При щелчке на этой кнопке появляются настройки выносных надписей на информационной палитре (рис. 10.29).

Рис. 10.29. Настройки выносных надписей на информационной палитре

Кнопка Settings Dialog (Окно настроек)

открывает окно настройки выносных надписей по умолчанию (рис. 10.30).

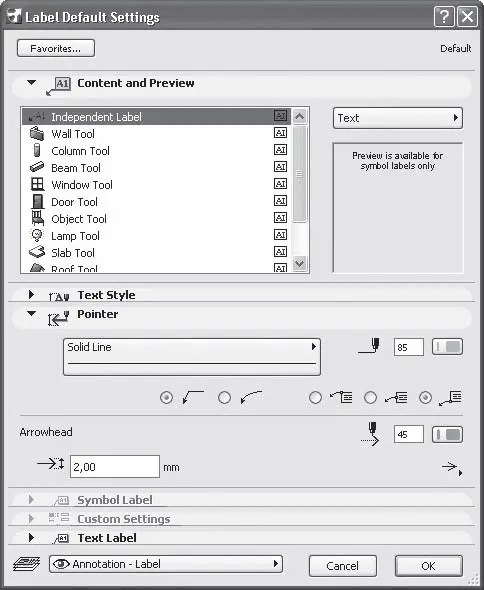

Рис. 10.30. Окно параметров выносных надписей

Настройки выносных надписей сгруппированы в шести областях:

• Content and Preview (Содержимое и просмотр);

• Text Style (Стиль текста);

• Pointer (Линия выносной надписи);

• Symbol Label (Символ выносной надписи);

• Custom Settings (Специальные параметры);

• Text Label (Текст выносной надписи).

Мы не будем рассматривать области Text Style (Стиль текста) и Custom Settings (Специальные параметры), так как все параметры первой вам уже знакомы, а вторая недоступна, поскольку в стандартной поставке ArchiCAD нет символов выносной надписи, параметры которых устанавливаются в этой области.

В области Content and Preview (Содержимое и просмотр) расположены три элемента управления.

• Список объектов ArchiCAD, с которыми могут быть связаны выносные надписи. С каждым из объектов можно связать выносную надпись, которая будет появляться на плане этажа при щелчке кнопкой мыши на этом объекте при активном инструменте создания выносных надписей. Кроме стандартных объектов ArchiCAD, в списке присутствует объект Independent Label (Независимая выносная надпись), который не привязан ни к одному из объектов.

• Кнопка, открывающая меню стандартных выносных надписей. Выносная надпись может быть либо просто текстом, либо библиотечным объектом. При необходимости библиотечный объект можно создать, описав его на языке GDL-сценариев. Для создания GDL-объектов используется команда File → Libraries and Objects → New Object (Файл → Библиотеки и объекты → Создать объект). При выборе связанных выносных надписей можно использовать в качестве выносной надписи появляющиеся в меню идентификаторы объектов.

• Поле предварительного просмотра, в котором отображается выносная надпись, представляющая собой библиотечный объект (если он имеет возможность предпросмотра).

В области Pointer (Линия выносной надписи) (рис. 10.31) можно настроить такие параметры выносной надписи, как вид линии и маркера, задать точку привязки линии к текстовому блоку, размер маркера, а также выбрать перья для отображения линии выносной надписи и ее маркера.

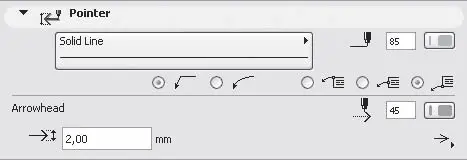

Рис. 10.31. Область Pointer (Линия выносной надписи)

Область Symbol Label (Символ выносной надписи) доступна при выборе в качестве выносной надписи библиотечного объекта и содержит его настройки. Вид и количество параметров зависят от конкретного объекта.
