Михаил Беляков - Pinnacle Studio 11

Если эффект Картинка в картинкеранее не был использован для выделенного клипа, то при установке флажка Картинка в картинке(см. рис. 8.3) вы добавите этот эффект в список эффектов, примененных к клипу. Если установить флажок Применить к новым клипам, то эффект Картинка в картинкебудет автоматически применяться к новым клипам, добавляемым на дорожку наложения.

Теперь о настройке эффекта. Эффект Картинка в картинкепредполагает совмещение материала двух дорожек, при котором размер наложенного изображения меньше размера изображения основной дорожки. В противном случае от эффекта не будет толку. Хотя эффект можно применить и к материалу на видеодорожке, мы рассмотрим именно пример с наложенной дорожкой как более полный.

Наверное, главным отличием настройки эффекта с помощью рассматриваемой закладки видеоинструментария является то, что задание размера наложенного изображения реализовано более наглядно:

• чтобы изменить положение изображения в кадре, достаточно с помощью мыши переместить эскиз ( 2 ) в нужное место кадра ( 1 );

• чтобы изменить размер наложенного изображения, достаточно переместить один из прямоугольников ( 3 ) на краях эскиза ( 2 ) для получения нужного размера.

Регулятор Прозрачность видеопозволяет задать степень прозрачности изображения на наложенной дорожке. Значение этого регулятора влияет на прозрачность всех частей наложенного изображения: изображения самой наложенной дорожки, рамки и тени.

Для настройки рамки вокруг наложенного изображения используют элементы управления в области Граница(см. рис. 8.3):

• Ширина– задает ширину линий рамки;

• Прозрачность– задает прозрачность линий рамки;

• Плавность– создает рамку, которая постепенно становится прозрачной по мере удаления от изображения; особенно хорошо заметно действие этой настройки при использовании рамки с широкими линиями;

• Закругленные углы– создает рамку с закругленными углами (если установить флажок).

Пример рамки, для создания которой задействованы все четыре элемента управления в области Граница, приведен на рис. 8.4.

Рис. 8.4. Наложенное видео с рамкой

Рядом с областью Граница(см. рис. 8.3) располагается область Тень, элементы управления которой позволяют создавать эффект тени, отбрасываемой наложенным изображением, а также изменять ее положение и цвет:

• Расстояние– задает сдвиг тени по отношению к изображению;

• Прозрачность– задает прозрачность тени.

Кроме того, можно изменить направление и цвет тени. Инструмент для задания направления тени не представляет собой ничего сложного: восемь положений переключателя позволяют задать одно из восьми положений тени. При этом изображение

в центре дополнительно показывает, как будет отбрасываться тень.

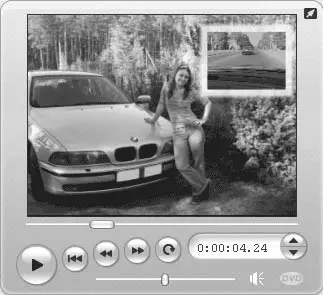

Пример тени наложенного изображения, для создания которой были задействованы все элементы управления в области Тень, показан на рис. 8.5.

Рис. 8.5. Наложенное видео с рамкой и тенью

Таким образом, вкладка Картинка в картинкепредназначена для быстрого решения типичных задач использования этого эффекта. Если же вам когда-либо нужно будет использовать тонкие настройки эффекта, то можно воспользоваться вкладкой видеоэффектов в окне видеоинструментария (рис. 8.6).

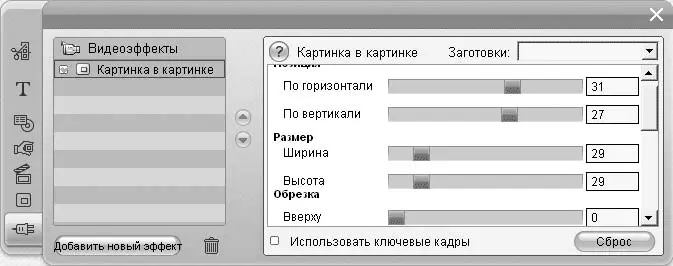

Рис. 8.6. Настройка эффекта Картинка в картинке на вкладке видеоэффектов

Рассмотрим области, которые есть в этом окне, но которых нет в окне, вызываемом нажатием кнопки Изменить наложенную картинку, используя функцию Картинка в картинке и Ключ цветности:

• Кадрирование– регулятор в этой области устанавливает степень отсечения краев наложенного изображения;

• Граница– с помощью регуляторов Ширинаи Высотав этой области можно задавать отдельно ширину и высоту рамки вокруг наложенного изображения.

Вот практически все о настройке эффекта Картинка в картинке. Осталось лишь отметить следующее: так как это обычный эффект, то все правила манипулирования эффектами (удаление, временное отключение и изменение порядка применения эффектов) осуществляются с помощью закладки настройки эффектов видеоинструментария.

Эффект Ключ цветностиявляется вторым по частоте использования видеоэффектом для наложенного видео. Правда, он выглядит довольно неплохо и при использовании на основной видеодорожке. Мы же рассмотрим применение эффекта именно для дорожки наложения, так как при этом можно показать больше его возможностей. Потом применить эффект Ключ цветностик основной видеодорожке, если такая необходимость все-таки возникнет, для вас не составит никакого труда.

Видеокурс

В видеокурсе применение эффекта Ключ цветности демонстрируется в уроке «Урок 8.2. Эффект Ключ цветности».

Перед тем как разбираться с настройками эффекта, рассмотрим, что он из себя представляет (точнее, как работает). Эффект Ключ цветностииспользуется для исключения из изображения частей определенного цвета, чаще всего – фона. Применение этого эффекта вы могли не раз наблюдать, например, в выпусках новостей с сурдопереводом, когда изображение человека, дублирующего речь диктора, накладывается на основное изображение. Правда, в этом случае применяется как минимум два эффекта: Картинка в картинкеи Ключ цветности.

Работает эффект Ключ цветностиприблизительно так. Сначала нужно задать цвет частей, которые надо исключить. После этого из каждого кадра клипа удаляются все пикселы, цвет которых соответствует заданному цвету в пределах заданных отклонений по цвету и насыщенности. Правда, при исключении пикселов учитывается еще ряд настроек, позволяющих добиться лучшего применения эффекта, но суть эффекта от этого не меняется.

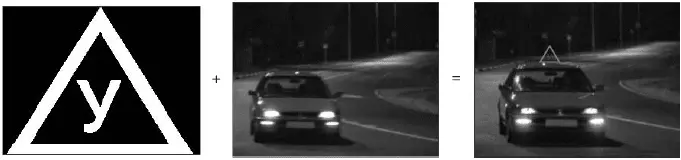

На рис. 8.7 показан пример применения эффекта Ключ цветности. Помимо этого эффекта здесь также применен эффект Картинка в картинке(к изображению на машине в кадре).

Рис. 8.7. Наложение фрагмента рисунка на видео
