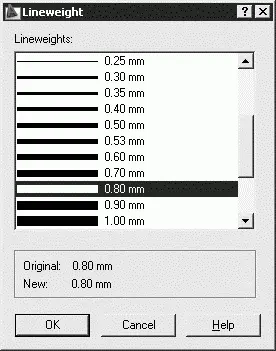

Рис. 5.7.Диалоговое окно установки веса линии

Веса линий можно выбирать из определенного ряда значений, среди которых есть специальный вес под названием Default. По умолчанию вес линии Default соответствует толщине 0,25 мм (0,01 дюйма).

Имеется возможность присваивать свойства как слоям, так и непосредственно объектам рисунка. При построении нового объекта ему автоматически назначаются цвет, тип и вес линии, а также стиль печати ByLayer. Если свойство объекта имеет специальное значение ByLayer, фактическое значение этого свойства определяется параметром того слоя, на котором находится объект. Например, при построении на слое, которому назначены зеленый цвет, тип линии Continuous, вес линии 0.25 mm и стиль печати Default, новый объект отображается с использованием именно этих значений. Применение специального значения ByLayer, доступного для таких свойств объекта, как цвет, тип линии, вес линии и стиль печати, упрощает управление и манипуляцию объектами рисунка. Кроме того, послойная организации чертежа упрощает визуальную идентификацию различных его элементов (деталей, крепежа, текстовой информации и т. д.) по свойствам слоев, на которых они располагаются.

Если необходимо, любому объекту можно присвоить цвет, тип линии, вес линии или стиль печати, отличный от соответствующего свойства слоя, на котором располагается объект. Свойство объекта может иметь какое-либо определенное значение (например, «красный» – для цвета) или одно из специальных значений ByLayer либо ByBlock. Новое значение свойства объекта используется вместо соответствующего свойства слоя до тех пор, пока этому свойству не будет возвращено значение ByLayer.

При выборе значения ByBlock свойства новых объектов используют стандартные значения до тех пор, пока объекты не будут объединены в блок. После создания блока из таких объектов значения их свойств определяются свойствами слоя, в который вставляется блок.

Рассмотрим пример: блок с именем СТУЛ образован из двух объектов – сиденья и спинки. Исходные объекты, изображающие сиденье и спинку стула, находятся соответственно на слоях СИДЕНЬЕ и СПИНКА. Пусть блок СТУЛ вставляется в слой с именем МЕБЕЛЬ, которому назначен фиолетовый цвет. Если до создания блока объекты, соответствующие спинке и сиденью, имели цвет ByLayer, то независимо от слоя, на который вставлен блок, цвет сиденья и спинки будет определяться текущим значением цвета слоев СИДЕНЬЕ и СПИНКА. Если до создания блока объекты, соответствующие спинке и сиденью, имели цвет ByBlock, то цвет сиденья и спинки будет определяться текущим цветом того слоя, на который вставлен блок (в данном случае это фиолетовый цвет).

Для быстрого просмотра и изменения цвета, типа линии и ее веса можно использовать строку свойств объектов.

При выборе объекта, если ни одна из команд не активна, динамически отображаются слой, цвет, тип и вес линии данного объекта. Параметры выбранного объекта можно изменить, настроив их в раскрывающихся списках управления цветом, типом или весом линии, но при этом не должна выполняться ни одна команда. Чтобы сделать цвет, тип или вес линии текущими, достаточно выбрать их соответственно из раскрывающихся списков управления свойствами линии.

Команда MATCHPROPпредназначена для копирования свойств заданного объекта другому объекту. Она вызывается из падающего меню Modify → Match Properties или щелчком на пиктограмме Match Properties на стандартной панели инструментов.

Допускается копировать цвет, слой, тип линий, масштаб типа линий, вес линий, стиль печати, трехмерную высоту и другие свойства.

Тренинг-система

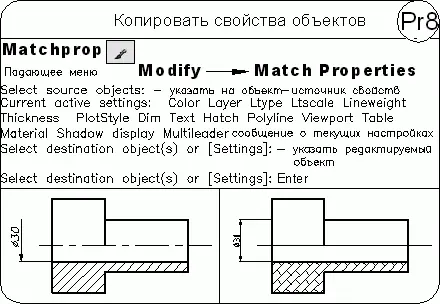

Выполните упражнение Pr8 из раздела 4.

Палитра свойств объектов PROPERTIES, показанная на рис. 5.8, – это единый инструмент, управляющий практически всеми свойствами объектов рисунка. На палитре собрано около 40 диалоговых окон и команд, которые были разрознены в более ранних версиях AutoCAD. Загружается она командой PROPERTIES, либо из падающего меню Modify → Properties, либо щелчком на пиктограмме Properties (Ctrl+1) на стандартной панели инструментов.

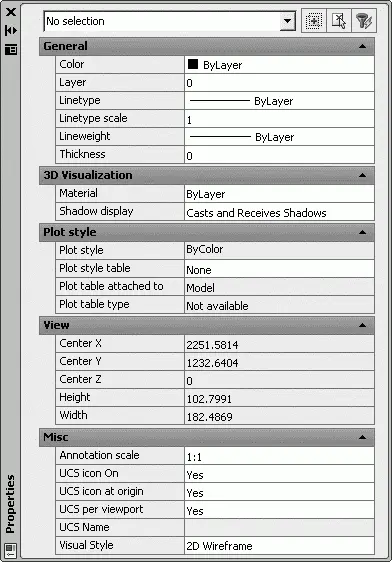

Рис. 5.8.Палитра свойств объектов

Палитра свойств объектов Properties позволяет производить фильтрацию наборов выбранных объектов по их типу, предоставляя возможность редактировать свойства каждого объекта. В случае если текущий набор объектов не создан, показывается текущее состояние таких свойств рисунка, как стиль вывода на печать, ПСК, данные о видовых экранах, гиперссылки.

В верхней части палитры расположен раскрывающийся список, содержащий типы и количество выбранных объектов. Справа от него – кнопки переключения Toggle value of PICKADD Sysvar и выбора объектов Select Objects и Quick Select.

Ниже расположены следующие разделы.

• General – общие, содержит поля:

· Color – цвет;

· Layer – слой;

· Linetype – тип линий;

· Linetype scale – масштаб типа линий;

· Lineweight – вес линий;

· Thickness – высота.

• 3D Visualization – трехмерная визуализация, содержит поля:

· Material – материал;

· Shadow display – отображение тени.

• Plot style – стиль печати, содержит поля:

· Plot style – стиль печати;

· Plot style table – таблица стилей печати;

· Plot table attached to – пространство таблицы стилей печати;

· Plot table type – тип стилей печати.

• View – вид, содержит поля:

· Center X – центр X ;

· Center Y – центр Y ;

· Center Z – центр Z ;

· Height – высота;

· Width – ширина.

• Misc – разное, содержит поля:

· Annotation scale – масштаб;

· UCS icon On – знак ПСК включен;

· UCS icon at origin – знак ПСК в начале координат;

· UCS per viewport – ПСК на каждом видовом экране;

· UCS Name – имя ПСК;

· Visual Style – визуальный стиль изображения.

Палитра свойств объектов Properties может оставаться открытой в процессе работы; она показывает свойства выбранного объекта. Если выделено несколько объектов, в окне выводятся только общие свойства, значения которых совпадают у всех выбранных объектов. К общим свойствам относятся цвет, слой, тип линии, масштаб типа линии, стиль печати, вес линии, гиперссылка, высота.

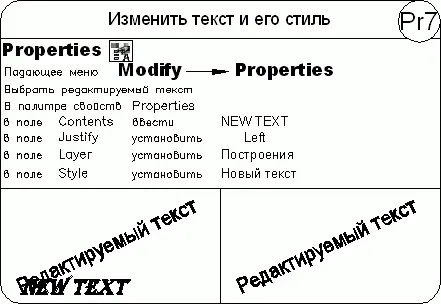

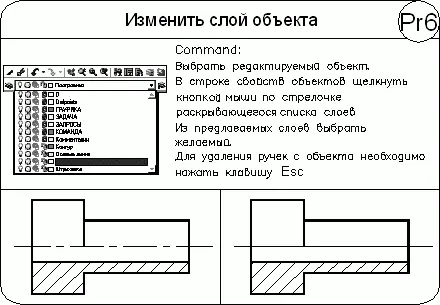

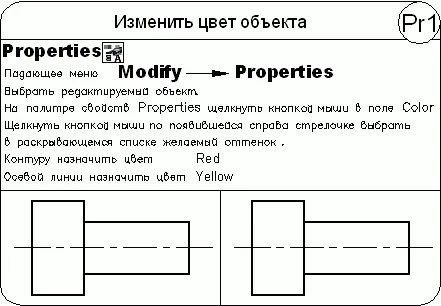

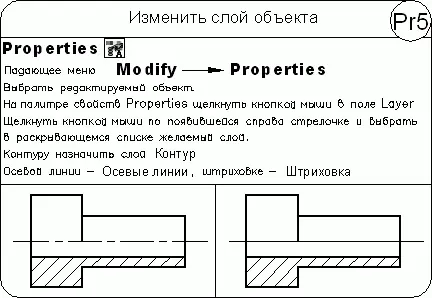

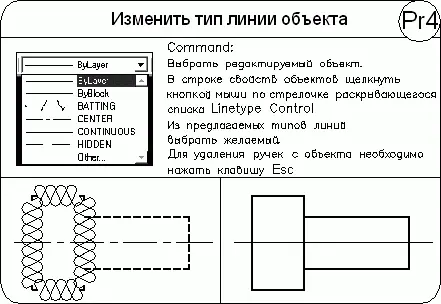

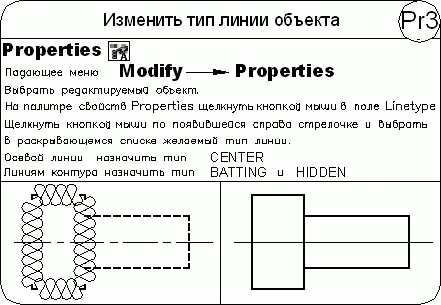

Тренинг-система

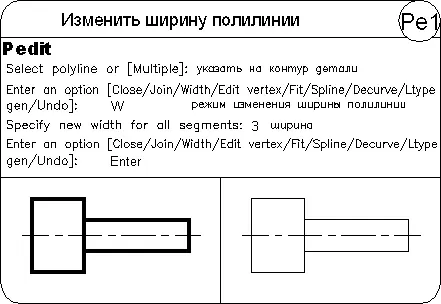

Выполните упражнения Pr1–Pr7 и Pe1 из раздела 4.
