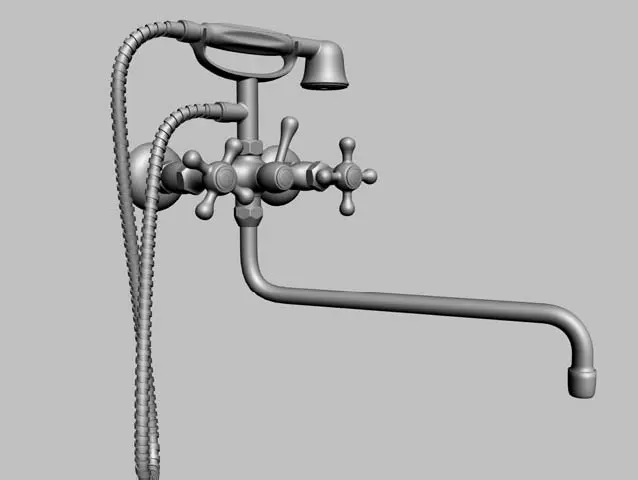

Рис. 9.190.Результат визуализации построенного крана

В процессе моделирования крана не стояла задача оптимизации геометрии, поэтому конечный объект получился со значительным количеством полигонов. Если вам нужно создать самостоятельный объект (без окружения), то количество полигонов не является критическим, но если он является частью какой-то сцены, то его необходимо оптимизировать. Чтобы сделать это, в первую очередь убедитесь в том, что вам не понадобится редактировать объект (еще лучше, если вы сделаете резервную копию файла), затем сверните стек всех объектов до состояния Editable Mesh (Редактируемая сетка). Для NURBS-объектов можно предварительно настроить аппроксимацию поверхности и затем привести к редактируемой сетке. Кроме того, создание объектов с использованием методов разбиения сетки ведет к избыточному созданию полигонов по всей поверхности, даже там, где они не нужны для передачи формы (например, на ровных плоских участках). В таком случае для уменьшения количества полигонов можно использовать модификатор Optimize (Оптимизация).

ПРИМЕЧАНИЕ

Для анализа готовой модели крана вы можете загрузить файл сцены shower.max из папки Examples\Глава 09\Shower прилагаемого к книге DVD.

• Материал, имитирующий хром

• Текстурирование натюрморта

• Текстурирование микроволновой печи

• Сложное текстурирование

Можно сделать замечательную модель, потратив много времени на создание деталей. Можно безукоризненно выставить свет и сделать многое другое, чтобы улучшить работу, но без хороших текстур вы не сможете добиться реалистичности.

Создание материала – как правило, долгий и кропотливый процесс с множеством экспериментов. Иногда приходится потратить не один час на то, чтобы сделать приемлемую текстуру. Редактор материалов в 3ds Max настолько хорош, что позволяет получить практически любую текстуру – все зависит только от ваших знаний и воображения.

Работа по созданию материалов не ограничивается возможностями программы 3ds Max, вам не обойтись без приложений растровой графики. Кроме того, существуют программы, позволяющие рисовать непосредственно на трехмерных объектах.

В этой главе вы познакомитесь с тем, как создавать реалистичные материалы и текстуры средствами программы 3ds Max.

В этом разделе рассмотрим, как при помощи небольшого трюка можно создать вполне приемлемый материал хрома. Хромированные детали очень эффектно смотрятся, поэтому их часто применяют в трехмерной сцене.

Прежде чем говорить о создании материала, необходимо определиться с понятием хрома. Что такое хром? Это материал с высокой отражающей способностью и контрастностью, поэтому первое правило, которое нужно помнить при его использовании: для хромированного объекта важно окружение, то есть те предметы, которые будут отражаться в хроме. В данном случае возможно два варианта: смоделировать окружение (если его нет) или создать иллюзию присутствия рядом других предметов при помощи соответствующих текстурных карт.

Второе правило реалистичного хрома заключается в том, что объект, которому присваивается хромированный материал, должен иметь сглаженные формы. Например, на примитиве Box (Параллелепипед) значительно сложнее создать реалистичный хром, нежели на ChamferBox (Параллелепипед с фаской).

Рассмотрим создание материала хрома при помощи процедурной карты, то есть исключительно средствами программы 3ds Max.

Первое, что для этого понадобится, – объекты, с которыми вы будете работать. Для их создания сделайте следующее.

1. Выполните команду Create ► Extended Primitives ► Torus Knot (Создание ► Сложные примитивы ► Тороидальный узел).

2. Щелкните в окне проекции Top (Cверху) и создайте примитив Torus Knot (Тороидальный узел).

3. На небольшом расстоянии от первого постройте еще один примитив Torus Knot (Тороидальный узел). Два объекта нужны, чтобы они отражались друг в друге.

4. Для создания плоскости, на которой будут располагаться эти объекты, выполните команду Create ► Standard Primitives ► Plane (Создание ► Простые примитивы ► Плоскость).

5. Щелкните в левом верхнем углу окна проекции Top (Cверху) и переместите указатель мыши в нижний правый угол так, чтобы построенные ранее примитивы оказались на плоскости (рис. 10.1).

Теперь можно переходить к непосредственному созданию материала.

Идея использования карты Gradient Ramp (Усовершенствованный градиент) основывается на простом наблюдении. В хромированном предмете, лежащем на плоскости, отражаются три пространства:

■ снизу отражается плоскость, на которой лежит предмет;

■ сверху – потолок, небо, то есть что-нибудь светлое;

■ стороны отражают окружающие предметы и пространство, уходящее вдаль (эти отражения по большей части темные благодаря «жестким» отражениям).

Для построения материала хрома нужна бело-черно-белая текстура, которую легко создать и контролировать при помощи карты Gradient Ramp (Усовершенствованный градиент). Чтобы ее создать, выполните следующие действия.

1. Откройте Material Editor (Редактор материалов), щелкнув на кнопке

находящейся на панели инструментов, или выполнив команду Rendering ► Material Editor (Визуализация ► Редактор материалов).

2. Выберите ячейку со свободным материалом.

3. Разверните свиток Maps (Карты текстуры), щелкните на кнопке None (Отсутствует) рядом с картой Reflection (Отражение).

4. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка Gradient Ramp (Усовершенствованный градиент).

5. Настройте параметры материала, как показано на рис. 10.2.

Разберем подробнее настройки этой карты. Прежде всего нужно в раскрывающемся списке Gradient Type (Тип градиента) выбрать значение Linear (Прямой), а в Interpolation (Интерполяция) – строку Solid (Постоянная). После этого назначьте два цвета: белый и черный (или близкий к черному). Для этого дважды щелкните на ползунке под шкалой градиентного перехода и в открывшемся окне Color Selector (Выбор цвета) выберите нужный цвет. Соотношение цветов должно быть близким к 1:2, то есть белый цвет должен занимать в два раза больше места, чем черный. Затем нужно повернуть карту на 90°, задав значение W для Angle (Угол) равным 90, и установить флажок Mirror (Зеркальное отображение) для координаты U. Чтобы избежать резкого перехода на стыке цветов, можно увеличить значение параметра Blur (Размытие). Можно также использовать карту Noise (Шум), чтобы еще больше сгладить резкий переход. В свитке Coordinates (Координаты) необходимо задать способ использования карты, установив переключатель в положение Environment (Окружающая среда), а из списка Mapping (Проекция), который определяет способ наложения координат, выбрать Spherical Environment (Сферическая фоновая), так как вы создаете карту для окружения. На этом с основными настройками можно закончить. В результате вышеописанных операций у вас должна получиться процедурная карта, подобная показанной на рис. 10.3.
