Начнем текстурирование с простого объекта – апельсина. Фактура этого объекта не требует обязательного применения текстурной карты, ее можно создать при помощи процедурной карты Noise (Шум). Для текстурирования апельсина сделайте следующее.

1. Откройте Material Editor (Редактор материалов) и выберите ячейку со свободным материалом.

2. В свитке Blinn Basic Parameters (Базовые параметры раскраски по Блинну) щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) для выбора базового цвета апельсина.

3. В открывшемся окне Color Selector: Diffuse Color (Выбор цвета: цвет рассеивания) установите значения составляющих цвета RGB: Red (Красный) – 230, Green (Зеленый) – 130 и Blue (Синий) – 50.

4. В области Specular Highlights (Зеркальные блики) свитка Blinn Basic Parameters (Базовые параметры раскраски по Блинну) задайте значение Specular Level (Уровень блеска) равным 30, а Glossiness (Глянец) – 10 (рис. 10.9).

5. В свитке Maps (Карты текстур) щелкните на кнопке None (Отсутствует) рядом с картой Bump (Рельефность).

6. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Noise (Шум).

7. В свитке Noise Parameters (Параметры шума) карты Noise (Шум) установите значение параметра Size (Размер) равным 2.

8. Нажмите кнопку Go to Parent (Вернуться к исходному) и в свитке Maps (Карты текстур) настраиваемого материала установите значение величины рельефности равным -50 (рис. 10.10).

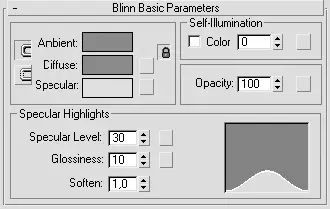

Рис. 10.9.Свиток Blinn Basic Parameters (Базовые параметры раскраски по Блинну) настроек материала апельсина

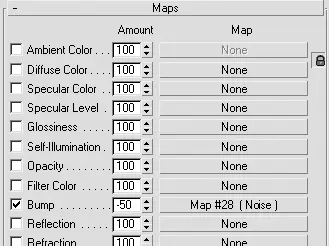

Рис. 10.10.Свиток Maps (Карты текстур) настроек материала апельсина

Для присвоения материала объектам сцены сделайте следующее.

1. Щелкните на кнопке Select by Name (Выделить по имени)

главной панели инструментов и в появившемся окне Select From Scene (Выбор из сцены) выберите из списка объекты Orange_00 и Orange_01.

2. В редакторе материалов щелкните на кнопке Assign Material to Selection (Назначить материал выделенным объектам)

После присвоения объектам материала необходимо выполнить тестовую визуализацию и при необходимости подкорректировать параметры материала. При желании можно улучшить отображение апельсина, создав на основе выполненного материала составной материал Blend (Смешанный). Для этого сделайте следующее.

1. Щелкните в окне редактора материалов на кнопке Standard (Стандартный) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Blend (Смешанный). В открывшемся окне установите переключатель в положение Keep old material as sub-material? (Оставить старый материал в качестве компонента?).

2. В свитке Blend Basic Parameters (Базовые параметры смешанного материала) щелкните на кнопке первого материала и перетащите его на второй, а в качестве метода копирования укажите Copy (Независимая копия объекта).

3. Выберите темно-оранжевый цвет диффузного рассеивания второго материала – это создаст на поверхности апельсина цветовые переходы.

4. В качестве маски используйте карту Noise (Шум).

На рис. 10.11 представлена схема материала Blend (Смешанный) для текстурирования апельсина.

Рис. 10.11.Схема материала Blend (Смешанный), назначенного апельсину

ПРИМЕЧАНИЕ

При необходимости вы можете открыть файл с именем fruits_end.max, расположенный на прилагаемом к книге DVD в папке Examples\Глава 10\Fruits, и проанализировать параметры составного материала.

Аналогичным образом создается материал для модели мандарина, с той лишь разницей, что цвет диффузного рассеивания должен имеет оттенок ближе к оранжевому, а карта рельефности меньшее значение, так как поверхность мандарина имеет менее выраженную рельефность.

Рассмотрим текстурирование яблока с применением текстурной карты. Речь идет об использовании растрового изображения в качестве карты диффузного рассеивания, значит, объекту потребуются проекционные координаты. С этого и начнем.

1. Используя кнопку главной панели инструментов Select by Name (Выделить по имени)

выберите из списка три объекта AppleYellow.

2. Перейдите в режим Isolation Mode (Режим изолирования), для чего нажмите сочетание клавиш Alt+Q, что позволяет спрятать все объекты сцены, за исключением выделенного.

3. Выполните команду Group ► Open (Группа ► Открыть), чтобы получить доступ к объектам группы.

4. В одном из окон проекций выделите яблоко и примените к нему модификатор UVW-проекции, для чего выполните команду Modifiers ► UV Coordinates ► UVW Map (Модификаторы ► UV-координаты ► UVW-проекция).

5. В области Mapping (Проекционные координаты) свитка Parameters (Параметры) установите переключатель в положение Spherical (Сферические).

Таким образом, объекту были присвоены сферические проекционные координаты. Сейчас можно переходить к непосредственному созданию материала с текстурной картой яблока и назначению его объекту.

1. В окне Material Editor (Редактор материалов) выберите свободный материал.

2. Щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) в свитке Maps (Карты текстур).

3. В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).

4. В открывшемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу с изображением текстуры яблока. На прилагаемом DVD это AppleYellТех.jpg в папке Examples\Глава 10\Fruits.

5. Присвойте материал модели яблока, перетащив его мышью из окна редактора материалов на объект в окне проекции либо при выделенном объекте щелкнув на кнопке Assign Material to Selection (Назначить материал выделенным объектам)

находящейся на панели инструментов окна Material Editor (Редактор материалов).

Хвостик яблока – небольшого размера и находится в сцене на значительном расстоянии от камеры, поэтому для его текстурирования можно было бы использовать материал с коричневым цветом диффузного рассеивания. Однако я хочу показать возможность применения для такого рода текстурирования процедурной карты Gradient Ramp (Улучшенный градиент). Создадим материал с такой картой и присвоим его хвостику.

1. В одном из окон проекций выделите хвостик яблока и примените к нему модификатор UVW-проекции, для чего выполните команду Modifiers ► UV Coordinates ► UVW Map (Модификаторы ► UV-координаты ► UVW-проекция).

2. В области Mapping (Проекционные координаты) свитка Parameters (Параметры) настроек модификатора установите переключатель в положение Cylindrical (Цилиндрические) как наиболее подходящее для данной формы объекта.
