Владимир Верстак - 3ds Max 2008. Секреты мастерства

Выполните тестовую визуализацию. На данном этапе изображение должно выглядеть, как показано на рис. 10.21.

Рис. 10.21.Результат визуализации микроволновой печи на данном этапе текстурирования

Если вы могли заметить, в оригинальном изображении (см. цветной рис. 9.87 на прилагаемом DVD) микроволновой печи есть индикаторы. Создадим их.

1. В окне проекции выделите лицевую панель микроволновой печи.

2. Перейдите на уровень редактирования полигонов и выделите все полигоны, расположенные в непосредственной близости от углублений под ручками управления (рис. 10.22).

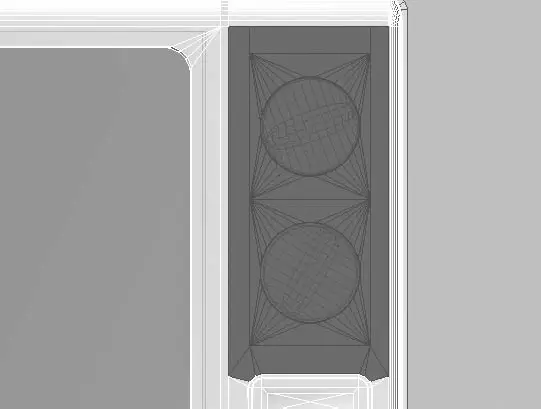

Рис. 10.22.Выделенные полигоны для последующего текстурирования

3. В области Material (Материал) свитка Polygon: Materials IDs (Полигон: идентификатор материалов) задайте параметру Set ID (Установить идентификатор материала) значение 2 и нажмите Enter.

4. Примените к выделенным полигонам модификатор UVW-проекции, выполнив команду Modifiers ► UV Coordinates ► UVW Map (Модификаторы ► UV-координаты ► UVW-проекция).

5. В области Mapping (Проекционные координаты) свитка Parameters (Параметры) установите переключатель в положение Planar (Плоские).

Таким образом, мы выделили область панели управления микроволновой печи в отдельный идентификатор материала, чтобы, независимо от остальной поверхности панели, применить к нему маску на основе черно-белой текстуры. По этой же причине нам понадобилось использовать модификатор, накладывающий проекционные координаты. В связи с этим необходимо отредактировать материал корпуса.

1. В редакторе материалов выберите архитектурный материал, созданный ранее для корпуса, ручек и лицевой панели.

2. В окне Material Editor (Редактор материалов) щелкните на кнопке Architectural (Архитектурный) для вызова окна Material/Map Browser (Окно выбора материалов и карт).

3. Выберите из списка материал Multi/Sub-Object (Многокомпонентный). В открывшемся окне установите переключатель в положение Keep old material as sub-material? (Оставить старый материал в качестве компонента?), в результате чего старый материал займет верхнюю кнопку материалов в свитке Multi/ Sub-Object Basiñ Parameters (Основные параметры многокомпонентного материала).

4. Щелкните на первой кнопке с именем архитектурного материала (у меня – Body (Architertural)) и, не отпуская кнопку мыши, перетащите его на вторую кнопку, а в качестве метода копирования укажите Copy (Копия). Таким образом, мы создали материал для второго идентификатора со свойствами первого материала. Если вам в дальнейшем понадобится изменять параметры архитектурного материала для корпуса, то менять их необходимо сразу у двух материалов.

5. Щелкните на кнопке с именем второго материала для перехода к его настройкам.

6. В окне Material Editor (Редактор материалов) нажмите кнопку типа материала и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Blend (Смешанный). В открывшемся окне установите переключатель в положение Keep old material as sub-material? (Оставить старый материал в качестве компонента?).

7. В свитке Blend Basic Parameters (Базовые параметры смешанного материала) щелкните на кнопке второго материала и установите черный цвет диффузного отражения (это будет цвет надписи на панели управления).

8. Нажмите кнопку Go to Parent (Вернуться к исходному)

9. Щелкните на кнопке Mask (Маска) и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).

10. В появившемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу face_mask.jpg из папки Examples\Глава 10\Microwave texturing.

1 1. Примените полученный материал к лицевой панели микроволновой печи и выполните тестовую визуализацию.

Таким образом, мы создали на основе архитектурного материала многокомпонентный материал, структура которого представлена на рис. 10.23.

Более сложным с точки зрения настроек можно считать материал сетки, расположенной за стеклом двери. Для материала сетки можно было бы нарисовать текстурную карту, но я предпочитаю пользоваться процедурными картами – это позволяет получить максимально четкое и качественное изображение, ведь такие карты генерируются программно. Вот и в данном случае карта прозрачности материала сетки построена на основе карт Gradient Ramp (Улучшенный градиент).

1. В окне редактора материалов выберите ячейку со свободным материалом.

2. В свитке Blinn Basic Parameters (Базовые параметры раскраски по Блинну) щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) и в открывшемся окне установите цвет, близкий к черному. Это будет основной цвет решетки.

3. Перейдите к свитку Maps (Карты текстур) и щелкните на кнопке рядом с Opacity (Непрозрачность).

4. В окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Mix (Смешивание). У нас будет две карты смешивания, поэтому стоит дать им значимые имена. Назовите эту карту Base level.

5. В свитке Mix Parameters (Параметры смешивания) настроек карты Base level щелкните на кнопке с именем None (Отсутствует), расположенной рядом с Color #1 (Цвет 1).

6. В окне Material/Map Browser (Окно выбора материалов и карт) снова выберите из списка карту Mix (Смешивание). Назовите эту карту Net.

7. В свитке Mix Parameters (Параметры смешивания) карты Net щелкните на кнопке с именем None (Отсутствует), расположенной рядом с Color #1 (Цвет 1). В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Gradient Ramp (Улучшенный градиент).

8. Установите параметры этой карты согласно рис. 10.24. Обратите внимание, что в поле Gradient Type (Тип градиента) выбран тип Radial (Радиальный), что позволяет создавать круги черного цвета, повторяющиеся 70 раз по горизонтали и 60 по вертикали (это определяет параметр Tiling (Повтор)).

9. Перейдите от карты Gradient Ramp (Улучшенный градиент) к карте Mix (Смешивание) с именем Net, используя кнопку Go to Parent (Вернуться к исходному)

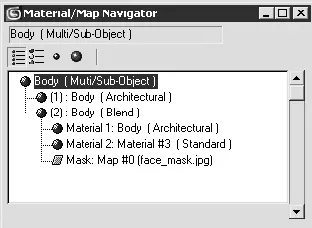

Рис. 10.23.Структура материала для корпуса и лицевой панели микроволновой печи

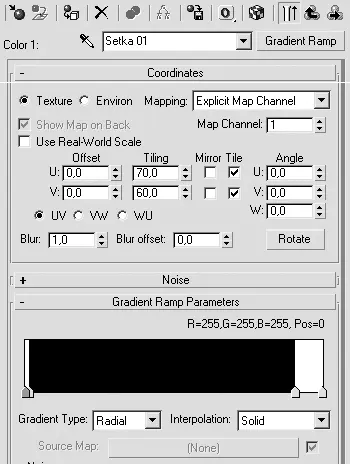

Рис. 10.24.Параметры первой карты Gradient Ramp (Улучшенный градиент)

10. В свитке Mix Parameters (Параметры смешивания) карты Net щелкните на кнопке, расположенной рядом с Color #1 (Цвет 1), и, не отпуская кнопку мыши, перетащите ее на кнопку, расположенную рядом с Color #2 (Цвет 2), а в качестве метода копирования выберите Copy (Копия).
