Владимир Верстак - 3ds Max 2008. Секреты мастерства

Перейдем к созданию материала для винограда. Ягода винограда состоит из двух объектов: хвостика и непосредственно ягоды. Как текстурировать хвостик, мы уже рассматривали на примере яблока, поэтому сразу перейдем к созданию материала для ягоды.

1. В окне Material Editor (Редактор материалов) выберите свободный материал.

2. Щелкните на кнопке Standard (Стандартный) для вызова окна Material/Map Browser (Окно выбора материалов и карт).

3. Выберите из списка материал Raytrace (Трассируемый).

4. В свитке Raytrace Basic Parameters (Базовые параметры трассируемого материала) установите флажок 2-Sided (Двусторонний).

5. Щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) для выбора базового цвета ягоды винограда.

6. В открывшемся окне Color Selector: Diffuse (Выбор цвета: цвет рассеивания) укажите значения составляющих цвета: Red (Красный) – 108, Green (Зеленый) – 107 и Blue (Синий) – 10.

7. Щелкните на образце цвета рядом с Reflect (Отражение) для установки отражательной способности материала.

8. В открывшемся окне Color Selector: Reflect (Выбор цвета: отражение) задайте значения составляющих цвета: Red (Красный) – 42, Green (Зеленый) – 42 и Blue (Синий) – 42.

ПРИМЕЧАНИЕ

Настраивая цвет отражающей способности материала, имейте в виду, что чем ярче цвет, тем более отражающим будет материал, и наоборот. Если образец цвета будет черным, то материал не будет отражать.

9. Щелкните на образце цвета рядом с Transparency (Прозрачность) для настройки прозрачности материала.

1 0. В открывшемся окне Color Selector: Transparency (Выбор цвета: прозрачность) установите значения составляющих цвета: Red (Красный) – 60, Green (Зеленый) – 60 и Blue (Синий) – 60.

11. В области Specular Highlight (Зеркальные блики) свитка Raytrace Basic Parameters (Базовые параметры трассируемого материала) задайте параметру Specular Level (Уровень блеска) значение, равное 78, а Glossiness (Глянец) – 52.

1 2. Щелкните на кнопке рядом с Environment (Внешняя среда) и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).

13. В появившемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу Lake mt.jpg из папки Examples\Глава 10\Fruits.

14. Нажмите кнопку Go to Parent (Вернуться к исходному)

15. В свитке Extended Parameters (Дополнительные параметры) установите значения составляющих образца цвета RGB для Translucency (Просвечивание) и Fluorescence (Флуоресценция): Red (Красный) – 140, Green (Зеленый) – 140 и Blue (Синий) – 35.

В результате параметры материала Ray-trace (Трассируемый) должны быть такими, как показано на рис. 10.17.

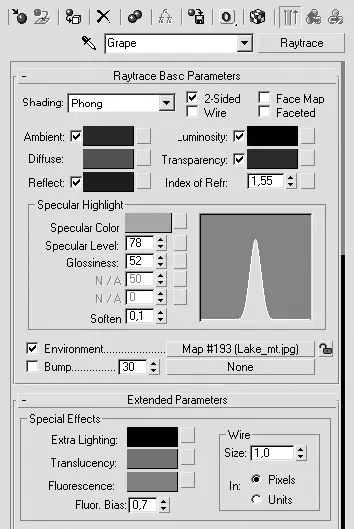

Рис. 10.17.Параметры материала Raytrace (Трассируемый)

Примените материал к соответствующим объектам сцены и выполните тестовую визуализацию. Для оставшихся объектов сцены создайте материалы самостоятельно.

ПРИМЕЧАНИЕ

Для того чтобы проанализировать параметры материалов сцены, вы можете использовать файл fruits_end.max, который расположен в папке Examples\Глава 10\Fruits прилагаемого к книге DVD.

Окончательная визуализация натюрморта представлена на рис. 10.18.

Рис. 10.18.Визуализация натюрморта

Опишем текстурирование еще одного объекта, создание которого рассмотрено в предыдущей главе, – микроволновой печи. На этом примере покажем принципы создания сложной процедурной карты, применения архитектурных материалов, а также способ наложения материала на часть объекта.

ПРИМЕЧАНИЕ

Для выполнения урока загрузите построенную вами в предыдущей главе модель микроволновой печи или используйте файл урока microwave_start.max, расположенный на прилагаемом к книге DVD в папке Examples\Глава 10\Microwave_texturing.

Начнем с простых материалов: стекла и материала корпуса микроволновой печи. Материал стекла можно создать как минимум двумя способами:

■ при помощи стандартного материала с картами отражения и преломления;

■ использовать материал Raytrañe (Трассируемый); это более ресурсоемко, однако в таком случае доступно большее количество настроек и получается более качественный результат при визуализации.

Воспользуемся вторым способом, для чего выполните следующие действия.

1. Откройте Material Editor (Редактор материалов) и выберите ячейку со свободным материалом.

2. Щелкните на кнопке Standard (Стандартный) в окне Material Editor (Редактор материалов) для вызова окна Material/Map Browser (Окно выбора материалов и карт).

3. Выберите из списка материал Raytrace (Трассируемый).

4. Снимите флажок Reflect (Отражение) и в появившемся поле укажите значение отражения, равное 20.

5. Снимите флажок Transparency (Прозрачность) и в появившемся поле укажите значение прозрачности, равное 90 (рис. 10.19).

6. Назначьте материал объекту glass, выбрав его из списка, предварительно щелкнув на кнопке главной панели инструментов Select by Name (Выделить по имени).

Выполните тестовую визуализацию, а чтобы определить отражательную способность стекла, создайте перед дверцей любой примитив, который мог бы отражаться в стекле. При необходимости откорректируйте значения параметров Specular Level (Уровень блеска) и Glossiness (Глянец).

Для материала корпуса я использовал архитектурный пластик.

ВНИМАНИЕ

В более ранних версиях 3ds Max архитектурных материалов не было.

Во многих случаях архитектурные материалы с параметрами по умолчанию дают весьма неплохой результат. Применим такой материал к корпусу и лицевой панели нашей модели.

1. Выберите ячейку со свободным материалом.

2. Щелкните на кнопке Standard (Стандартный) в окне Material Editor (Редактор материалов) для вызова окна Material/Map Browser (Окно выбора материалов и карт).

3. Выберите из списка материал Architectural (Архитектурный).

4. В свитке Templates (Образцы) выберите из раскрывающегося списка строку Plastic (Пластик).

5. В свитке Physical Qualities (Физические характеристики) щелкните на образце цвета рядом с Diffuse Color (Цвет рассеивания) для выбора базового цвета корпуса.

6. В открывшемся окне Color Selector: Diffuse (Выбор цвета: цвет рассеивания) выберите белый цвет (рис. 10.20).

7. Примените полученный материал ко всем объектам, которые должны иметь белый цвет.

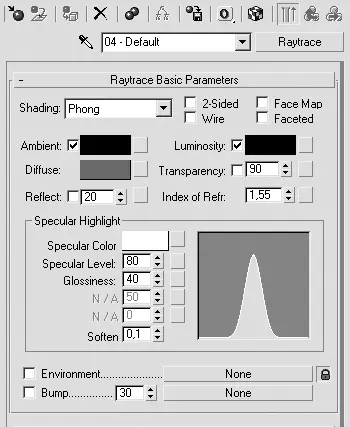

Рис. 10.19.Настройки материала стекла

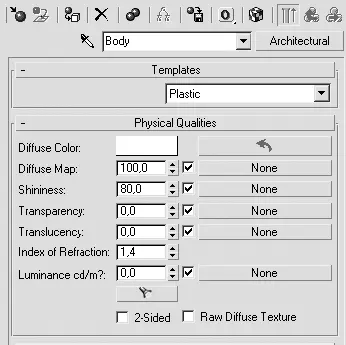

Рис. 10.20.Параметры материала пластика

Аналогичным образом можно создать материал для поверхности стола, на котором стоит микроволновая печь.
