■ Модель может иметь один материал с одной текстурой, на которой расположены сразу все текстурируемые элементы (голова, майка, шорты и т. д.), что очень часто используется для визуализации в реальном времени (например, в компьютерных играх).

■ Использование составного материала типа Multi/Sub-Object (Многокомпонентный), позволяющего применить к объекту сразу несколько материалов. При этом объект разделяется на несколько Material ID (Идентификатор материала), что позволяет работать с отдельным материалом (например, при замене текстуры майки не придется менять всю текстуру модели).

Второй подход, в отличие от первого, позволяет более гибко работать с отдельными материалами и применять процедурные карты (то есть карты текстур, генерируемые программно).

Модель игрушки, представленной на рис. 10.31, можно разделить на шесть составляющих ее частей по форме, близкой к стандартным для проецирования:

■ основание модели – планарное проецирование;

■ тело – цилиндрическое;

■ грива – сферическое;

■ лапы – цилиндрическое;

■ голова – сферическое;

■ уши – планарное.

Далее можно действовать одним из следующих способов.

■ Для выделенных частей модели последовательно добавлять в стек модификатор Mesh Select (Выделение поверхности) и UVW Map (UVW-проекция) в зависимости от типа наложения соответствующей выделенной геометрии.

■ Сразу применить модификатор Unwrap UVW (Расправить UVW-проекцию) и все действия по наложению проекционных координат проводить только с его помощью.

В данном разделе рассмотрим смешанный способ наложения проекционных координат: когда работа ведется попеременно с настройками то одного, то другого модификатора.

ПРИМЕЧАНИЕ

C выходом 3ds Max 8 практически всю работу по наложению проекционных координат, за исключением назначения выделенным подобъектам идентификаторов материала, стало можно выполнять при помощи модификатора Unwrap UVW (Расправить UVW-проекцию). В данном разделе будет рассмотрен способ, при котором это упражнение можно выполнить и в предыдущих версиях программы, начиная с пятой. Такой метод наложения проекционных координат является основополагающим и может пригодиться для текстурирования объектов практически любой сложности.

Загрузите файл donkey_start.max, который находится в папке Examples\Глава 10\Donkey прилагаемого к книге DVD.

ПРИМЕЧАНИЕ

Если вы решите использовать в работе собственную модель, не забудьте преобразовать ее в Editable Mesh (Редактируемая поверхность) или Editable Poly (Редактируемая полигональная поверхность). Это необходимо, если у вас до сих пор была модель типа Patch (Патч-поверхность) или Surface (Поверхность). После этого у вас будет полигональная модель, и вы сможете работать в режиме редактирования полигонов (именно они нужны для создания выделений).

Выделите основание модели. Для этого выполните следующие действия.

1. Выделите модель ослика, щелкнув на ней в любом из окон проекций, и перейдите в режим редактирования Polygon (Полигон).

СОВЕТ

Для быстрого перехода в режим редактирования подобъектов существуют «горячие» клавиши: Vertex (Вершина) – 1, Edge (Ребро) – 2, Face (Грань) – 3, Polygon (Полигон) – 4, Element (Элемент) – 5.

2. В свитке Selection (Выделение) установите флажок Ignore Backfacing (Без обратной ориентации), чтобы случайно не выделить лишние полигоны.

3. Переключитесь в окно проекции Bottom (Cнизу), щелкнув на названии окна проекции правой кнопкой мыши и в появившемся контекстном меню выполнив команду Vews ► Bottom (Вид ► Снизу). Выделите основание модели (рис. 10.32).

Разверните свиток Surface Properties (Свойства поверхности) настроек объекта на командной панели и посмотрите, какой идентификатор материала присвоен выделенным полигонам. Если отличный от заданного по умолчанию (то есть не равен 1), то наберите в поле Set ID (Установить идентификатор материала) цифру 1 и нажмите Enter. Чтобы упростить дальнейшее выделение полигонов, присвойте выделению значимое имя. Для этого введите его в поле Named Selection Set (Название выделенной области) на панели инструментов, после чего подтвердите сделанные изменения нажатием клавиши Enter.

Примените к выделению планарное проецирование. Для этого используйте модификатор UVW Map (UVW-проекция) (рис. 10.33).

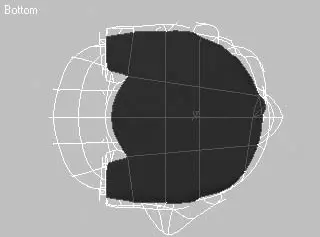

Рис. 10.32.Модель ослика с выделенным основанием

Рис. 10.33.Стек модификаторов с примененным модификатором UVW Map (UVW-проекция)

Обратите внимание, в какой плоскости расположен Gizmo (Габаритный контейнер) модификатора. У меня указано выравнивание по оси Y.

Прежде чем перейти к наложению проекционных координат на другие элементы модели, нужно разрушить стек модификаторов, щелкнув правой кнопкой мыши и выбрав команду Collapse All (Разрушить все) (это необязательное действие, но если периодически не разрушать стек, то это приведет к дополнительному расходованию ресурсов компьютера), и скрыть выделение, выполнив следующее.

1. В любом окне проекции щелкните на модели правой кнопкой мыши.

2. В появившемся контекстном меню выполните команду Convert To ► Convert to Editable Mesh (Преобразовать ► Преобразовать в редактируемую поверхность).

3. Не снимая выделение с основания модели, щелкните на кнопке Hide (Спрятать) в свитке Selection (Выделение), чтобы спрятать выделенные полигоны (они в ближайшее время не понадобятся, но могут мешать выделению других).

В результате в стеке модификаторов останется только строка Editable Mesh (Редактируемая поверхность). Текстурные координаты, которые были присвоены основанию модели, сохранятся вместе с геометрией.

Перейдем к туловищу модели. Для этого выполните следующие действия.

1. Выделите полигоны, необходимые для наложения проекционных координат.

СОВЕТ

Контролируйте процесс выделения полигонов во всех окнах проекций. Это поможет избежать выделения лишних полигонов и увидеть невыделенные.

2. Присвойте выделению идентификатор материала 2.

3. Присвойте выделению значимое имя, например body.

4. Примените к объекту модификатор UVW Map (UVW-проекция) с цилиндрическим типом проецирования.

5. Установите выравнивание Gizmo (Габаритный контейнер) модификатора по оси X при помощи переключателя в области Alignment (Выравнивание).

6. В области Alignment (Выравнивание) щелкните на кнопке Fit (Подогнать), чтобы Gizmo (Габаритный контейнер) трансформировался по форме выделения.

7. В стеке модификаторов щелкните на плюсике рядом с именем модификатора, затем выберите строку Gizmo (Габаритный контейнер), так вы перейдете в режим редактирования габаритного контейнера.
