Владимир Верстак - 3ds Max 2008. Секреты мастерства

8. Вращайте габаритный контейнер так, чтобы зеленая вертикальная линия, указывающая на место стыка текстуры, находилась сзади (рис. 10.34).

Теперь нужно посмотреть на то, как выглядят получившиеся развертки текстурных координат. Для этого разрушьте стек модификаторов и добавьте в него модификатор Unwrap UVW (Расправить UVW-проекцию).

В свитке Parameters (Параметры) модификатора Unwrap UVW (Расправить UVW-проекцию) щелкните на кнопке Edit (Правка), после чего откроется окно Edit UVWs (Редактирование UVW) для редактирования текстурных координат. На данном этапе окно Edit UVWs (Редактирование UVW) нужно лишь для контроля правильности наложения текстурных координат.

На рис. 10.35 показан фрагмент окна Edit UVWs (Редактирование UVW) с выбранным для показа вторым идентификатором материала.

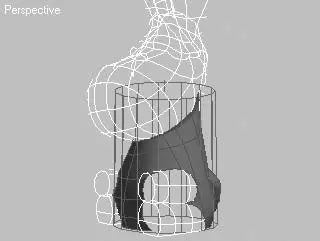

Рис. 10.34.Модель ослика с примененным к туловищу цилиндрическим проецированием

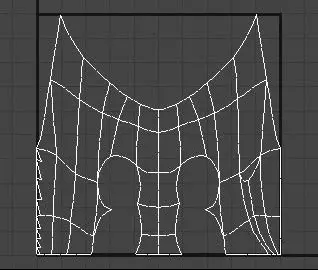

Рис. 10.35.Развертка цилиндрического проецирования для туловища ослика

На данном этапе не стоит выполнять какие-либо действия в редакторе текстурных координат. Это лучше сделать после присвоения координат проецирования всем элементам.

Удалите модификатор Unwrap UVW (Расправить UVW-проекцию) из стека модификаторов (он применялся только для того, чтобы можно было убедиться в правильности присвоения проекционных координат). После этого снова перейдите к выделению полигонов (на сей раз гривы ослика), предварительно спрятав выделенные полигоны туловища. После выделения нужных полигонов примените к выделению модификатор UVW Map (UVW-проекция) со сферическим типом проецирования (рис. 10.36).

На этот раз задача усложняется. Нужно не просто применить сферическое проецирование, но и правильно расположить его на выделении. Для этого выполните следующие действия.

1. Выберите режим редактирования габаритного контейнера, щелкнув на плюсике рядом с названием модификатора и далее на строке Gizmo (Габаритный контейнер).

2. Вращайте габаритный контейнер так, чтобы зеленая вертикальная линия, указывающая на место стыка текстуры, оказалась в передней части выделения, а наклон центральной оси габаритного контейнера соответствовал наклону выделения.

3. Передвиньте габаритный контейнер так, чтобы его ось оказалась впереди выделения.

После этого проверьте правильность наложения проекционных координат, присвоив модификатор Unwrap UVW (Расправить UVW-проекцию), как вы уже это делали для туловища ослика. Развертка гривы ослика должна выглядеть так, как показано на рис. 10.37.

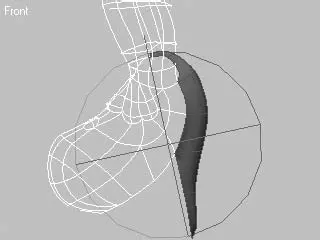

Рис. 10.36.Модель ослика с примененным к гриве сферическим проецированием

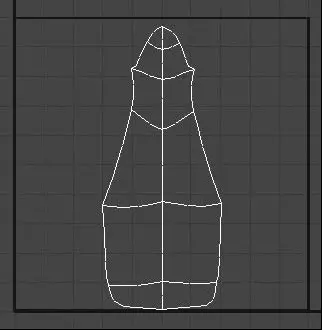

Рис. 10.37.Развертка сферического проецирования для гривы ослика

Если у вас нет опыта работы с такого рода наложением проекционных координат, то требуемый результат может сразу не получиться, но нужно стремиться к тому, чтобы форма развертки не была «рваной» и соответствовала форме выделения.

Выделите поочередно правые и левые ноги. Для них применим цилиндрическое проецирование с крышками на торцах. Последовательность выполнения действий та же, что и в предыдущих случаях. Не забудьте назначить выделению идентификатор материала и контролировать выделение в окнах проекций (рис. 10.38).

Развертку для ног ослика делать значительно сложнее, чем в предыдущих случаях, поэтому наберитесь терпения и выполните все действия тщательно. От наложения проекционных координат будет зависеть внешний вид модели.

Перейдем к наложению текстурных координат для головы. Надеюсь, к этому времени вы уже поняли принцип работы с модификаторами и развертками, поэтому не стану вновь повторяться, а лишь представлю вашему вниманию положение Gizmo (Габаритный контейнер) модификатора UVW Map (UVW-проекция) со сферическим типом проецирования (рис. 10.39).

Обратите внимание, что зеленая линия (см. цветной рис. 10.39 на прилагаемом к книге DVD), означающая место стыка текстурной карты, обращена в противоположную от лицевой части сторону и ее ось повернута так, чтобы максимально широко развернуть текстуру. На рис. 10.40 представлена развертка текстурных координат для головы ослика.

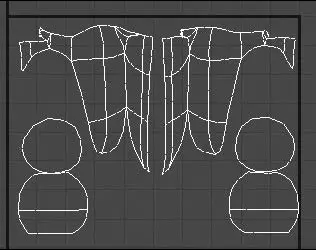

Рис. 10.38.Развертка цилиндрического проецирования для ног ослика

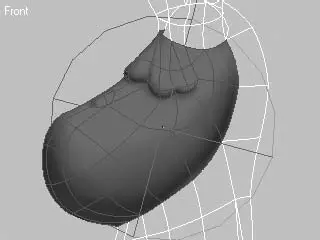

Рис. 10.39.Модель ослика с примененным к голове сферическим проецированием

С ушами модели проделайте описанные выше действия следующим образом.

1. Выделите полигоны, составляющие одно ухо.

2. Присвойте выделению идентификатор материала.

3. Примените модификатор UVW Map (UVW-проекция) с планарным типом проецирования.

4. Применив модификатор Unwrap UVW (Расправить UVW-проекцию), проверьте правильность наложения текстурных координат.

5. При необходимости сделайте соответствующие правки, вернувшись к редактированию Gizmo (Габаритный контейнер) модификатора UVW Map (UVW-проекция).

После выполненных операций развертка для ушей ослика должна выглядеть так, как показано на рис. 10.41 (в данном случае имеется в виду форма развертки, а не масштаб и положение в пространстве).

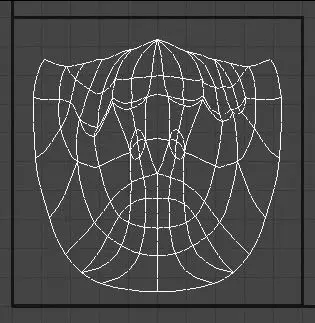

Рис. 10.40.Развертка сферического проецирования для головы ослика

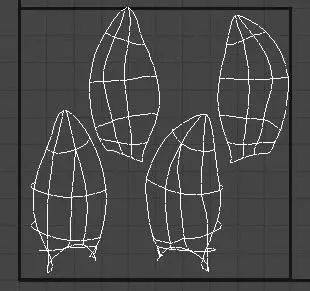

Рис. 10.41.Развертка планарного проецирования для ушей ослика

Когда модели назначены все проекционные координаты, нужно разложить созданные развертки в пределах одной текстурной карты. Сделать это можно двумя способами: автоматически и вручную.

Чтобы закончить создание проекционных координат для модели ослика, выполните следующие действия.

1. Откройте все ранее спрятанные полигоны, для чего щелкните на кнопке Unhide All (Показать все) в свитке Selection (Выделение) настроек объекта Editable Mesh (Редактируемая поверхность).

2. Примените к модели ослика модификатор Unwrap UVW (Расправить UVW-проекцию).

3. В свитке Parameters (Параметры) настроек модификатора Unwrap UVW (Расправить UVW-проекцию) щелкните на кнопке Edit (Редактировать).
