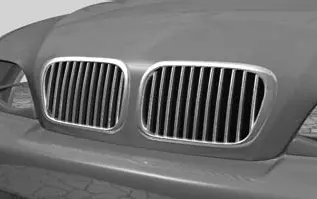

Рис. 13.22.Визуализация хромированной решетки радиатора

Теперь поговорим о картах выдавливания. На капоте и багажнике автомобиля находятся две эмблемы BMW, которые расположены в небольших углублениях кузова. Моделировать такие углубления при помощи геометрии нецелесообразно, а при помощи карты Bump (Рельефность) это можно сделать просто и быстро.

Чтобы создать текстуру с картой выдавливания, выполните следующие действия.

1. Щелкните в окне Material Editor (Редактор материалов) на образце материала кузова и, удерживая нажатой кнопку мыши, перетащите его в свободную ячейку.

2. Присвойте этот материал капоту, перетащив его из Material Editor (Редактор материалов) на капот автомобиля в любом из окон проекций. Если сейчас выполнить визуализацию, ничего не изменится, так как на капоте будет тот же материал, что и раньше.

3. В строке Bump (Рельефность) свитка Maps (Карты текстур) настроек материала капота щелкните на кнопке None (Отсутствует).

4. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Gradient Ramp (Усовершенствованный градиент).

5. Настройте параметры карты, как показано на рис. 13.23.

6. Установите значение величины выдавливания, равное 6.

Разберемся с настройками этой карты. Значение Radial (Радиальный) в списке Gradient Type (Тип градиента) необходимо, чтобы градиентная карта получилась в виде круга.

Это карта выдавливания, поэтому используются градации серого цвета. Положение ползунков зависит от размера круга и текстурных координат, присвоенных капоту.

Для сглаживания краев применяется размытие. Отключите повторение текстуры, так как у вас только один круг с выдавливанием (снимите флажки Tile (Повторить) в свитке Coordinates (Координаты)).

Что касается текстурных координат, то нужно применить к капоту модификатор UVW Mapping (UVW-проекция), после чего сдвинуть и масштабировать Gizmo (Габаритный контейнер Гизмо) (на уровне подобъектов модификатора) так, чтобы текстура легла на капоте под значком логотипа (рис. 13.24).

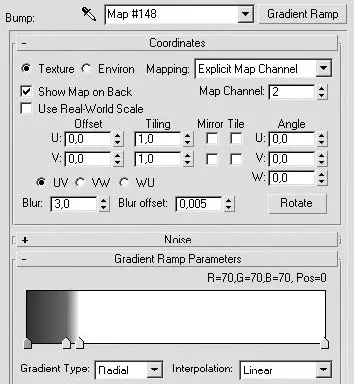

Рис. 13.23.Настройки карты Gradient Ramp (Усовершенствованный градиент) для получения круглого выдавливания на капоте автомобиля

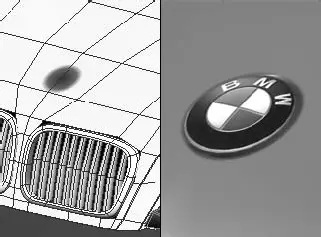

Рис. 13.24.Положение текстуры на капоте автомобиля ( слева ) и его визуализация ( справа )

Этот способ можно использовать и для других целей, например обозначить крышку бака или сделать на бампере элементы крепления. Таким образом вы сможете улучшить внешний вид модели, не прибегая к дополнительной геометрии.

Рассмотрим вариант изготовления материала для фар и задних фар.

СОВЕТ

Если в сцене фары не будут видны слишком близко, то вполне достаточно будет просто наложить текстуру. Однако если вы хотите иметь по-настоящему хорошее изображение, то придется моделировать почти все элементы реальной фары.

Начнем со стекла, закрывающего блок-фару (у вас может быть другая модель автомобиля, без такого стекла) – прозрачного и гладкого по всей поверхности. Исходя из этого создадим простой прозрачный материал с высокой отражающей способностью для получения на поверхности бликов. В качестве тонированной раскраски стандартного материала из раскрывающегося списка свитка Shader Basic Parameters (Основные параметры затенения) выберите строку Anisotropic (Анизотропный). Я использовал анизотропную раскраску благодаря ее возможности управлять положением и формой блика. Настройки материала стекла представлены на рис. 13.25.

В качестве Diffuse (Цвет рассеивания) и окружающей среды Ambient (Цвет подсветки) использован светло-коричневый цвет с настройками Red (Красный) – 101, Green (Зеленый) – 92, Blue (Синий) – 77. На этом можно было закончить настройку материала, но я решил немного улучшить его, добавив в качестве цветового фильтра карту Falloff (Спад). Даже со стандартными настройками эта карта позволяет получить затемнения на краях, что придает стеклу более естественный вид. При помощи карты Raytrace (Трассировка) можно создать на поверхности отражения окружающих предметов. В этой карте настройки также не менялись. На рис. 13.26 показана визуализация фрагмента автомобиля со стеклом фар.

Рис. 13.25.Настройки материала наружного стекла блок-фары

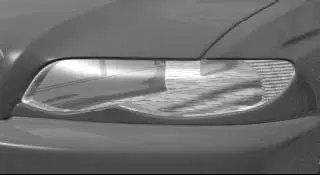

Рис. 13.26.Визуализация стекла фар

Займемся внутренним пространством фары. Начните с указателей поворота. Воспользуйтесь стандартным материалом, для чего щелкните в окне Material Editor (Редактор материалов) на ячейке со свободным образцом. В свитке Maps (Карты текстур) выбранного материала примените две одинаковые карты Gradient Ramp (Усовершенствованный градиент) в качестве карты Diffuse Color (Цвет рассеивания) и в качестве карты Bump (Рельефность). Параметры карты, которую я использовал для этих целей, показаны на рис. 13.27.

Величина выдавливания этой карты в свитке Maps (Карты текстур) в моем случае получилась 190. Параметры для использованных в градиенте цветов: светло-коричневый: R – 220, G – 124, B – 0; темно-коричневый: R – 126, G – 59, B – 0.

Обычно этих настроек более чем достаточно (рис. 13.28), но, если вы хотите визуализировать отдельные элементы автомобиля, вам, возможно, придется улучшить карту выдавливания, сделав более сложный градиент.

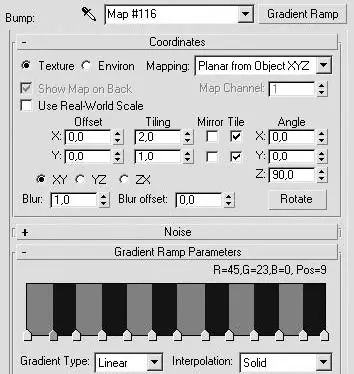

Рис. 13.27.Параметры настройки улучшенного градиента для карт Diffuse Color (Цвет рассеивания) и Bump (Рельефность)

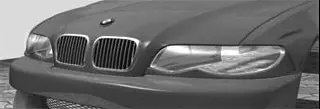

Рис. 13.28.Фрагмент фары с указателем поворота

Чтобы получить реалистичное изображение фары, нужно иметь рифленое стекло, хромированный корпус и нечто вроде лампочки (вместо нее может быть использован хромированный шар). Материал хрома у вас уже есть, поэтому повторяться не буду. Если вы выполняли упражнение по моделированию автомобиля, то должны помнить, что модель фары состояла из корпуса, стекла и хромированной окантовки. Стекло – это полусфера, у которой в параметрах отключена возможность принимать и отбрасывать тени. Чтобы выставить данные настройки, щелкните правой кнопкой мыши на объекте стекла фары и в появившемся контекстном меню выберите пункт Object Properties (Свойства объекта). В области Rendering Control (Управление визуализацией) открывшегося окна снимите флажки Receive Shadows (Принимать тени) и Cast Shadows (Отбрасывать тени). На рис. 13.29 представлены настройки материала рифленого стекла для автомобильной фары.
