Для Diffuse (Цвета рассеивания) и Ambient (Цвет подсветки) использован светлосерый цвет. Коэффициент преломления оставлен заданным по умолчанию, но при желании его можно увеличить до 2. Величина параметра Opacity (Непрозрачность) равна 50. Здесь тоже могут быть варианты, но разница значений должна быть небольшой. Чтобы получить на стекле рифленую поверхность, необходимо использовать в качестве карты Bump (Рельефность) карту Checker (Шахматная текстура). Параметры этой карты представлены на рис. 13.30.

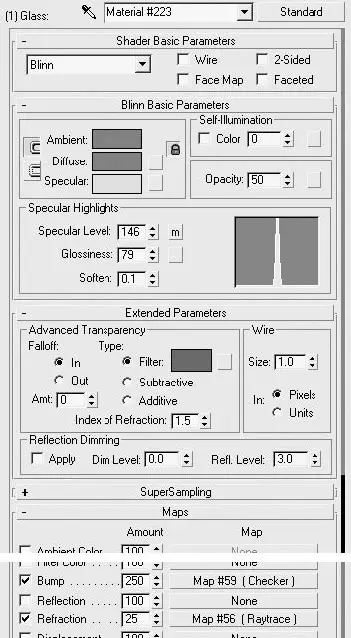

Рис. 13.29.Настройки материала стекла автомобильной фары

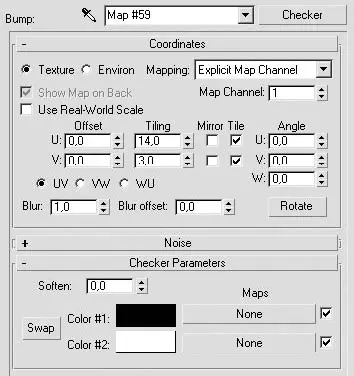

Рис. 13.30.Параметры карты рельефности для стекла фары

В свитке Checker Parameters (Параметры шахматной текстуры) цвет Color #1 – черный, а Color #2 – белый.

ПРИМЕЧАНИЕ

Для карты Bump (Рельефность) обычно используется монохромное изображение (хотя может быть применена цветная карта). При этом 100% черный цвет не влияет на величину выдавливания, в то время как белый создает максимальный эффект. Градации серого находятся между максимальным и минимальным выдавливанием, в зависимости от интенсивности цвета. Величина эффекта рельефности при использовании карты Bump (Рельефность) ограничена, в связи с чем при необходимости большего выдавливания применяйте модификатор Displace (Смещение) или моделирование неровностей.

Количество повторений шахматного поля по вертикали и горизонтали (заданное, например, в полях Tiling (Повтор)) вы можете ставить свое, так же, как и любое графическое изображение рельефа в качестве текстуры.

Эта же карта (карта рельефности) должна быть использована как составляющая карты Raytrace (Трассировка) для преломлений (рис. 13.31).

При текстурировании фары я пытался приблизиться к внешнему виду фар автомобиля BMW. Вам, возможно, понадобится делать другие форму и текстуры, если вы работаете с другой моделью или автомобилем иной марки.

СОВЕТ

Более сложный рисунок неровностей можно получить, используя рисованные карты выдавливания.

На рис. 13.32 показана визуализация фар после применения к ним материала стекла и хрома.

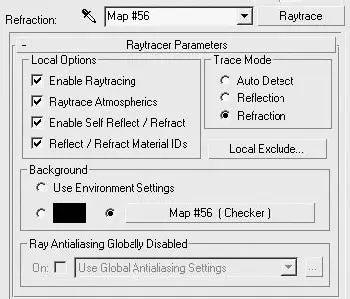

Рис. 13.31.Параметры трассировки для карты Refraction (Преломление)

Рис. 13.32.Результат визуализации фар

Теперь можно визуализировать всю блок-фару вместе с геометрией кузова. Возможно, вам придется скорректировать интенсивность освещения или немного изменить параметры материала фары. Окончательная настройка материала проводится в процессе визуализации всех элементов автомобиля в целом.

На рис. 13.33 представлен результат визуализации фрагмента передней части текстурируемого автомобиля.

Теперь займемся задними фарами. Из-за того, что форма рельефа этих фар значительно сложнее, чем передних, придется рисовать текстуру выдавливания. Но прежде нужно присвоить элементам текстурные координаты. Обычно я использую модификатор Unwrap UVW (Расправить UVW-проекцию). О том, как это делается, говорилось в предыдущем упражнении на примере лобового стекла, поэтому я лишь напомню последовательность работы.

1. Выделите заднюю фару (достаточно одной, затем можно будет сделать зеркальную копию относительно оси автомобиля).

2. Примените к выделению модификатор Unwrap UVW (Расправить UVW-проекцию).

3. Выполните развертку текстурных координат.

4. Сделайте снимок окна с разверткой при помощи клавиши Print Screen или любой программой захвата изображения экрана.

5. Вставьте изображение в нижний слой приложения редактирования растровой графики (например, Adobe Photoshop) и создайте карту выдавливания.

6. Сохраните монохромное изображение в формате, доступном программе 3ds Max, например PNG (рис. 13.34).

Рис. 13.33.Визуализация блок-фары вместе с передней частью автомобиля

Рис. 13.34.Карта выдавливания для задней фары автомобиля

Форма и рисунок карты рельефа должны соответствовать задней фаре настоящего автомобиля.

Кроме карты рельефа, для материала стекла задней фары вам понадобятся две маски. Они необходимы, чтобы разделить цвета, присутствующие в фаре. Одну маску сделайте при помощи карты Gradient Ramp (Усовершенствованный градиент), а вторую выполните в виде черно-белого изображения в программе Adobe Photoshop. Первая будет разделять цвета по горизонтали, а вторая выделит белый (рис. 13.35).

Данный материал будет немного сложнее предыдущих, но принцип его создания такой же. Как и в случае с передней фарой, нужно позаботиться, чтобы задняя фара имела корпус с хромированным материалом, а стекло не отбрасывало тени. Обычно внутреннее пространство корпуса фары разделено на части перегородками, и если смоделировать их, то можно улучшить вид будущей модели. Если вы не планируете визуализацию крупных планов, то моделировать внутреннее пространство не обязательно. На рис. 13.36 представлено изображение фрагмента окна Material Editor (Редактор материалов) с материалом стекла задней фары.

Рис. 13.35.Маска для разделения цвета, созданная в программе Adobe Photoshop

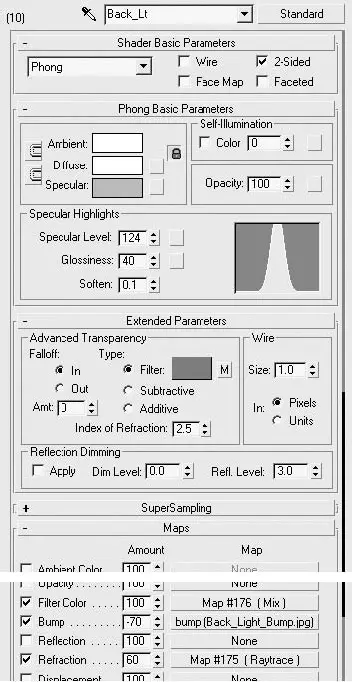

Рис. 13.36.Параметры материала стекла задней фары

Рассмотрим подробнее, из чего состоит этот материал, и его основные настройки.

■ Значение параметра Index of Refraction (Коэффициент преломления) равно 2,5. Обычно для стекла это много, но с таким коэффициентом оно смотрится лучше.

■ Параметр Filter (Цвет фильтра) свитка Extended Parameters (Дополнительные параметры) имеет карту Filter Color (Цвет фильтра) и определяет цвет всего объекта. Цвет фары состоит из двух основных: красного и оранжевого, поэтому для их взаимного расположения на объекте использована карта Mix (Смешивание).

■ Карта Bump (Рельефность) создает на поверхности рельеф. Это монохромное изображение, созданное вами в программе Adobe Photoshop.

■ Карта Refraction (Преломление) делает стекло прозрачным.

Рассмотрим каждую карту. В качестве цвета фильтра я решил использовать составную карту, хотя проще сделать трехцветную растровую карту. Проще, но не лучше, так как в процессе настройки материала такую карту приходится несколько раз переделывать: в зависимости от настроек материала и освещения меняется цвет объекта при визуализации. Параметры карты цветового фильтра Mix (Смешивание) показаны на рис. 13.37.
